MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MAGRITTE pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

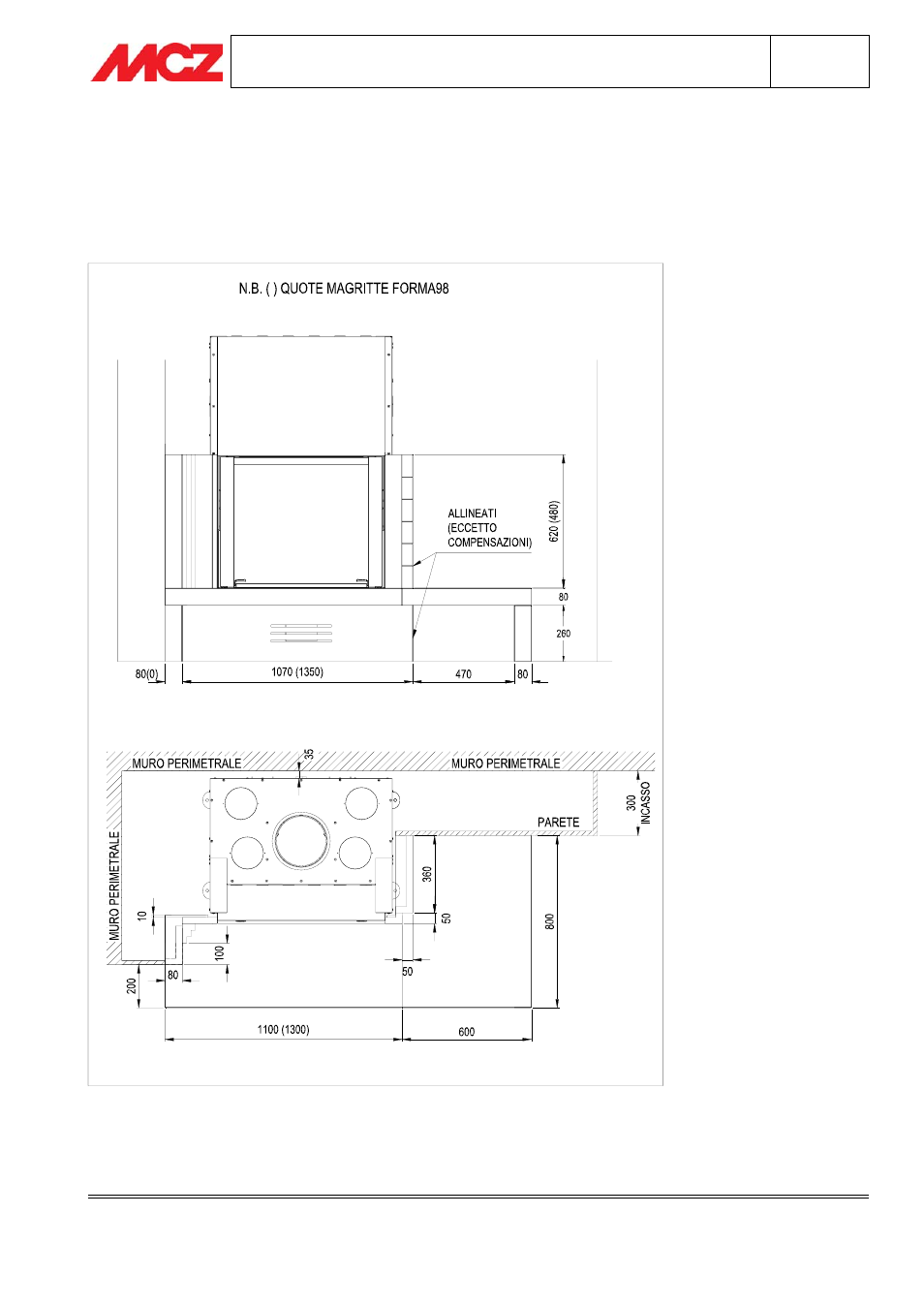

3.5. FASE 4 - MONTAGGIO SPALLE INTERNE ED ESTERNE (elementi 6,7,8 e 9)
Posizionare a secco la Spalle Interne ed Esterne come da figure.
N.B. Prima di procedere con il fissaggio definitivo, verificare la posizione delle due Spalle esterne
rispetto alla Veletta con la quale DEVONO risultare a filo. Le Spalle esterne possono essere regolate
in modo da correggere eventuali scompensi (pochi mm) che renderebbero il rivestimento
esteticamente poco gradevole.
N.B. La versione per Forma98 non prevede l’elemento 2 (
Alzata Laterale Sx) e l’elemento 1 (Alzata
Centrale) si accosta alla parete (a filo, lateralmente, con gli elementi 4 -Piano Fuoco-, 7 -Spalla
Esterna Sx- e 10 –Veletta-).
