3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA PURO95
Ubicare Forma Puro95 nella posizione desiderata ed alla distanza di sicurezza dalla parete posteriore: alzare il
termocamino in modo che l’altezza del profilo copribordo, rispetto al pavimento, risulti di 333 mm (=altezza Piano
Fuoco del rivestimento). Un secondo ed eventuale intervento per regolare l’altezza del monoblocco viene
eseguito durante il montaggio del rivestimento.
N.B. Le modalità con cui alzare Forma Puro95 sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilità e sicurezza del monoblocco.
Prima di procedere con il collegamento alla canna fumaria e con la completa installazione del termocamino,
verificare la posizione corretta di Forma Puro95 rispetto al componente Piano Fuoco (1) del Rivestimento
Guttuso. A controllo eseguito, installare il monoblocco FormaPuro 95 seguendo le istruzioni riportate nel
rispettivo Manuale di installazione e utilizzo ed eseguire un breve collaudo per accertarne il corretto
funzionamento. Ad esito positivo di collaudo si può proseguire con il montaggio del rivestimento Guttuso.

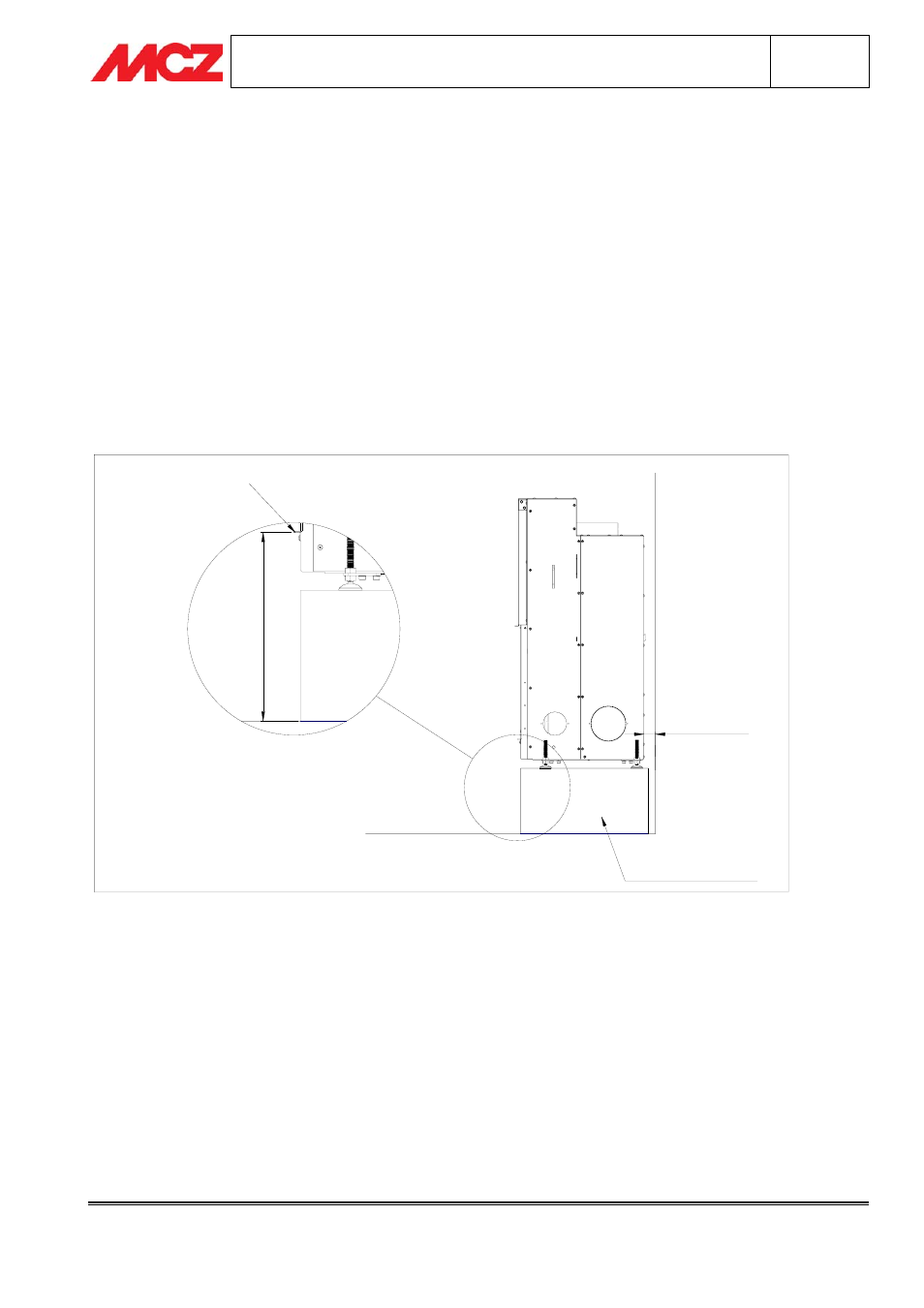

PAVIMENTO
BASE APPOGGIO
FORMA PURO
DISTANZA
DI SICUREZZA
33
3
PROFILO
COPRIBORDO
