MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GUTTUSO pag. 13
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

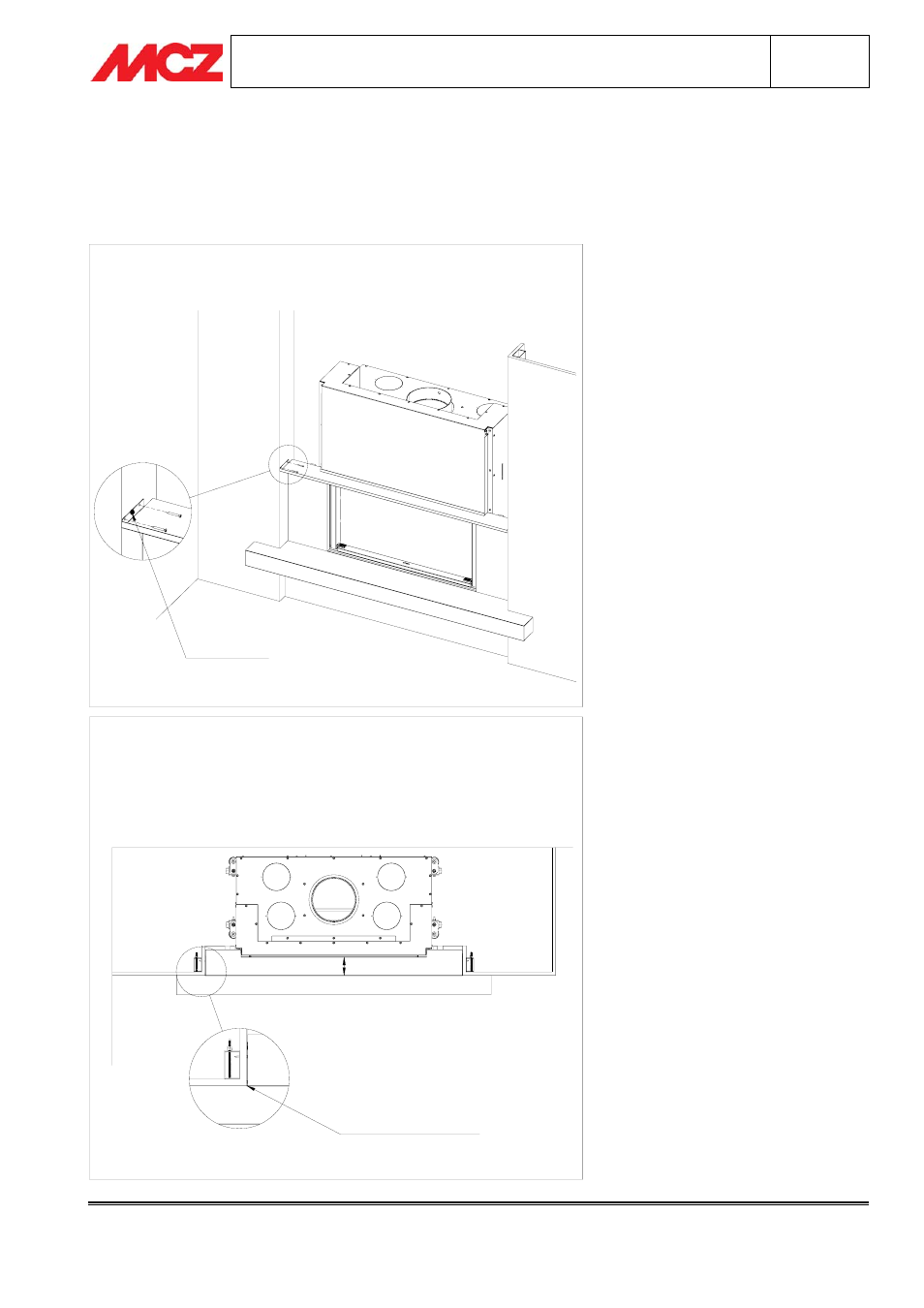

3.6. FASE 5 - MONTAGGIO SPALLE (elemento 3)
Posizionare le spalle come da disegno e fissarle con mastice da marmo .
N.B. Nella versione Guttuso Inox, le spalle hanno una parte interna di marmo rivestita da una parte
esterna scorrevole in acciaio . Si consiglia vivamente di porre attenzione durante la
movimentazione ed il montaggio delle due spalle (evitare residui di mastice nella parte in acciaio).
FORO DA
REALIZZARE
IN OPERA
MURO PERIMETRALE
MURO PE
RIMETRALE
SUPERFICIE INTERNA
SUPPORTO CAPPA
A FILO CON
CONTROPARETE
98
