TERMOCAMINO BOXTHERM Capitolo 4
MANUALE D’INSTALLAZIONE E UTILIZZO pag.
21
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

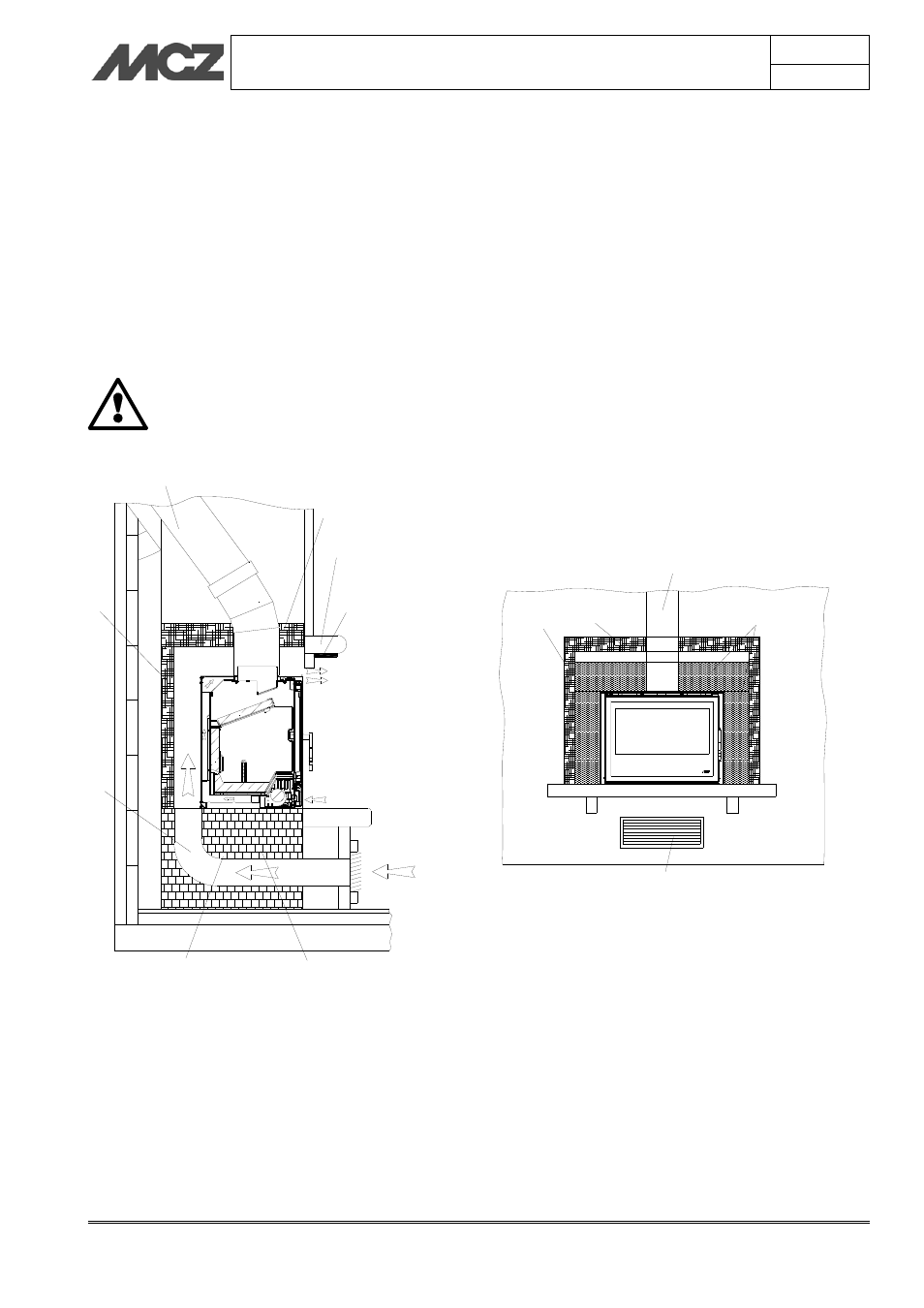

4.9. SCHEMA RIASSUNTIVO PER IL COLLEGAMENTO
IDEALE DEGLI INSERTI
L’installazione sotto descritta è l’ideale per inserti montati su camini
vecchi o nuovi; l’inserto non deve essere mai murato ma tenuto 5mm
staccato da qualsiasi struttura in muratura perchè ha bisogno di potersi
dilatare a caldo; inoltre se murato si avrà un calo sensibile (30÷40%) di
resa termica all’ambiente perché non si dà la possibilità al calore
d’uscire completamente ma solo in parte.
Isolare molto bene la struttura solo in presenza di
parti in legno od infiammabili.
CANNA FUMARIA
*ISOLAMENTO
SUPERIORE
TRAVE
ISOLAMENTO
TRAVE
USCITA ARIA
CONVEZIONE
USCITA ARIA
VENTILAZIONE
ENTRATA ARIA
VENTILAZIONE
ENTRATA ARIA
CONVEZIONE
DISTANZA MIMIMA 3÷5 CM APPOGGIO IN MURATURA
O SIMILARE
*I
S
O
L
A
ME
N
T
O
POST
E
R
IO
RE
CO
NDOT
T
O A
R
IA
CONV
EZION
E
(U
TILE ALLO
SC
AMBI
O)
TUBO÷
150
INGRESSO ARIA CONVEZIONE
RETE
COMPENSAZIONE
*ISOLAMENTO
IN CALORITE
COLLEGAMENTO
CANNA FUMARIA
