Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
4.5.1.2.
Smontaggio focolare
Dopo aver seguito le indicazioni del capitolo 4.5.1.1. si prosegue
togliendo il pannello di protezione A svitando le viti di bloccaggio e poi
togliere le due viti C che bloccano il focolare all’involucro esterno; a
questo punto è possibile dividere il focolare dall’involucro esterno per
agevolare il montaggio.
4.6. RACCORDO CANNA FUMARIA
Si consiglia di collegare il termocamino alla canna fumaria mediante
l’uso di tubi e curve in acciaio alluminato in grado di resistere alle
temperature elevate che si raggiungono in quel tratto e alla corrosione
dei fumi. Questi raccordi sono disponibili a richiesta in varie misure
(vedere ns. listino) e semplificano la posa in opera procedendo al
montaggio innestandoli uno nell’altro.
Eventuali maggiorazioni della sezione del raccordo
devono essere eseguite direttamente sopra la cappa
del termocamino e non lungo la canna fumaria.
A installazione ultimata è obbligatorio coibentare il
raccordo fumi con del materassino in fibra ceramica
o materiale resistente ad almeno 600°C.
Il tubo flessibile in acciaio od alluminio è proibito
dalla vigente normativa per raccordare il termo
camino alla canna fumaria.
4.6.1.
RACCORDO DIRETTO TRA INSERTO E CANNA FUMARIA
Forare e smantellare la cappa in argilla preesistente ed innestare gli
elementi in canna fumaria, facendo attenzione a non superare i 45°
d’inclinazione e ad eseguire correttamente l’eventuale tamponazione al
fine d’evitare che fuliggine o cenere che cade dalla canna fumaria si
depositi sopra l’inserto (fig.6).
4.6.2.
Valvola fumi (opzionale)
In presenza di tiraggio eccessivo in canna fumaria la combustione può
essere sbilanciata e conseguentemente poco efficiente. In tal caso, per
migliorare il rendimento della combustione è consigliabile l’installazione
della valvola fumi (opzionale) direttamente all’uscita del termocamino.

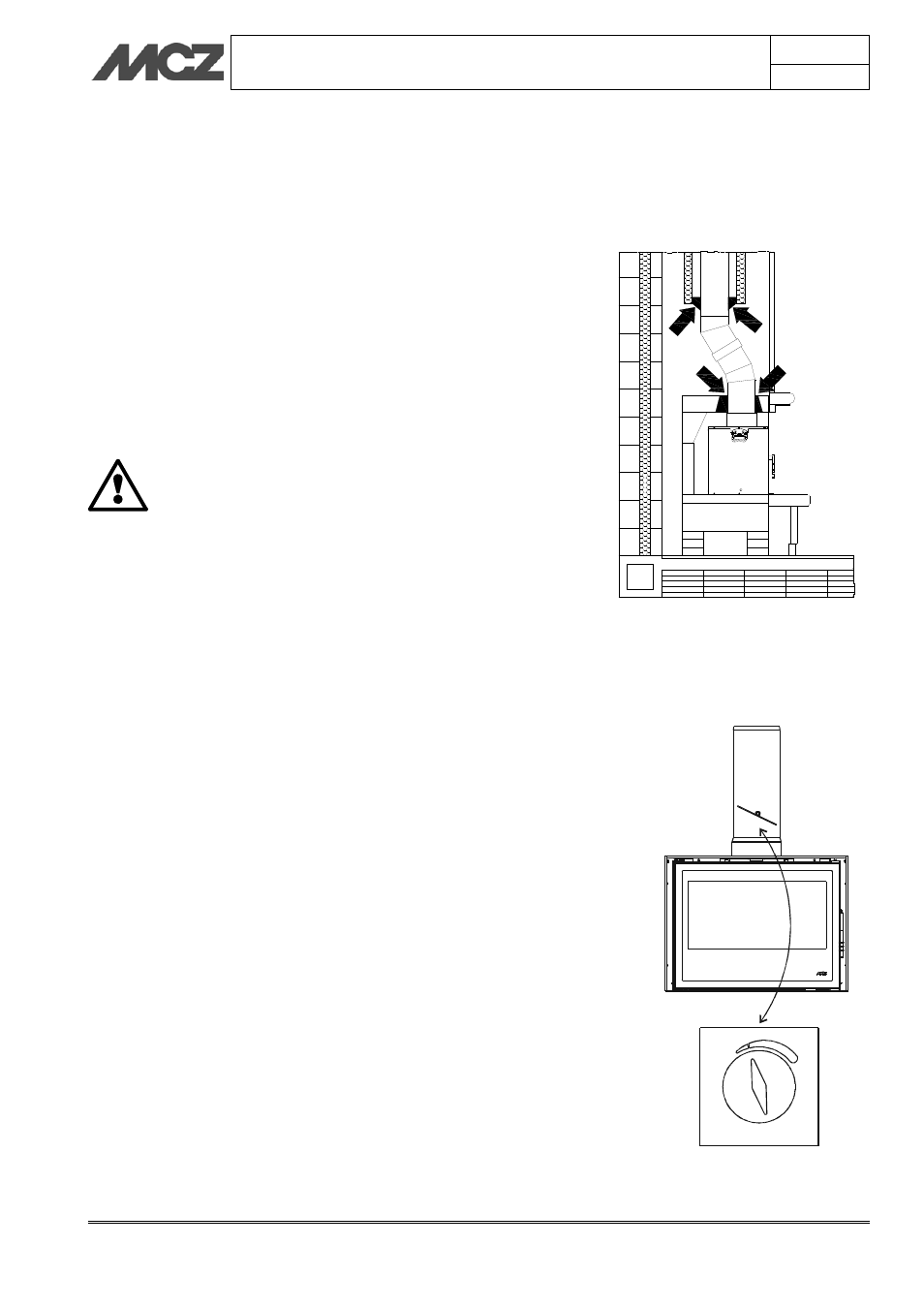

Figura 6 – Raccordo canna fumaria
