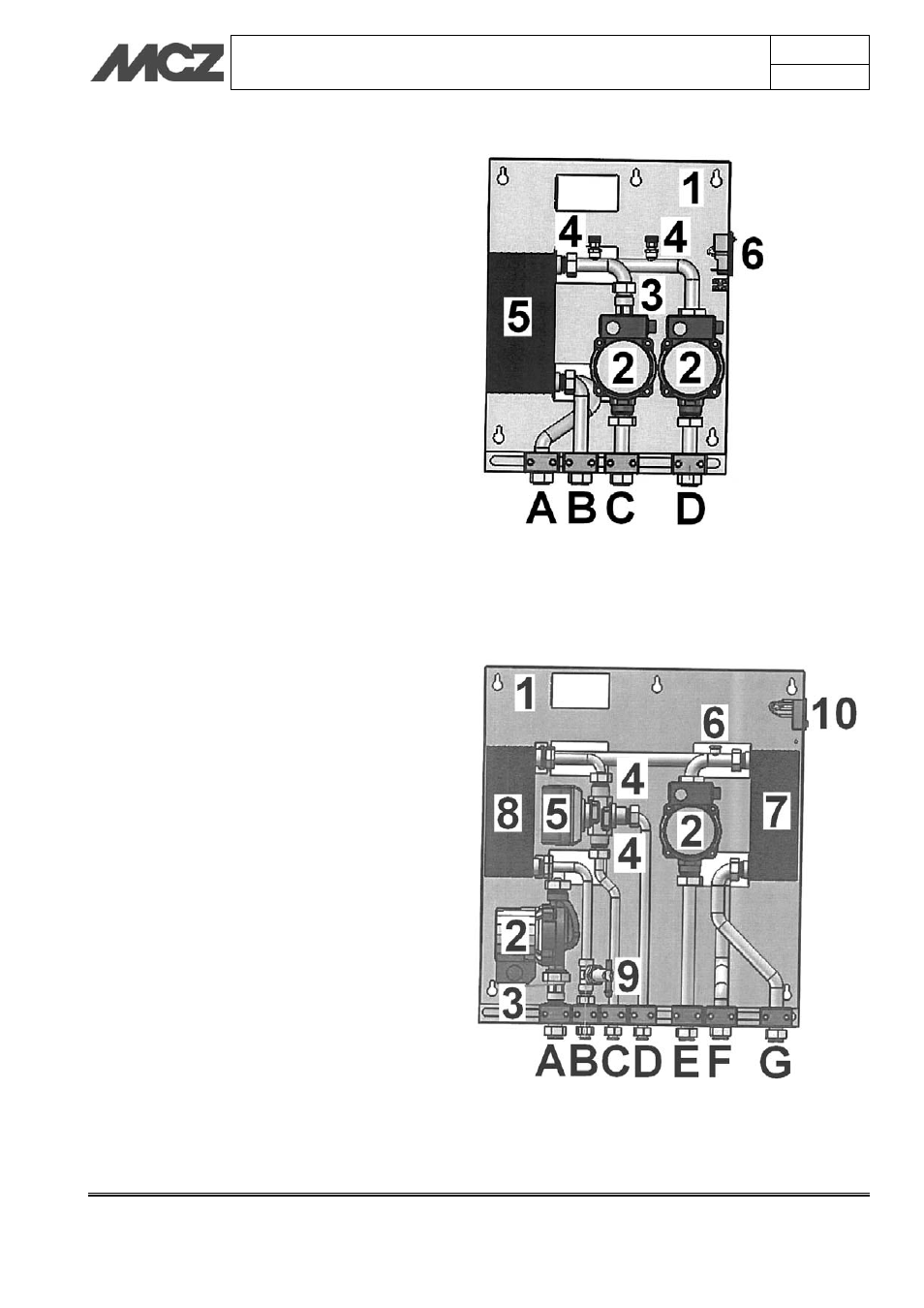

4.9.2. Kit 2 VASO APERTO
(cod. MCZ 4015008023)
1) Supporto in lamiera
2) Circolatore
3) Valvola di non ritorno
4) Valvola di sfiato
5) Scambiatore di separazione
6) Scatola di derivazione elettrica
A) Ritorno termocamino
B) Ritorno impianto
C) Mandata impianto
D) Mandata termocamino
4.9.3. Kit 3 VASO APERTO
(cod. MCZ 4015008024)
1) Supporto in lamiera
2) Circolatore
3) Valvola di non ritorno
4) Valvola di non ritorno
5) Valvola 3 vie
6) Valvola di sfiato
7) Scambiatore di separazione
8) Scambiatore acqua calda sanitaria (ACS)
9) Flussostato
10) Scatola di derivazione elettrica
A) Mandata camino
B) Mandata ACS
C) Mandata AFS caldaia
D) Mandata acquedotto
E) Mandata impianto
F) Ritorno camino
G) Ritorno impianto
