MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 2
pag.
10
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
IMPORTANTE!

L’installazione ed il montaggio del termocamino
devono essere eseguiti da personale qualificato.
 Il termocamino deve essere collegato ad una
canna fumaria o ad un condotto verticale che
possa scaricare i fumi nel punto più alto dell’
abitazione.
 Il termocamino deve essere collegato a canna
fumaria o condotto verticale interno od esterno
conformemente alle norme vigenti.
 I fumi sono comunque derivati da combustione di
essenze del legno quindi se escono a contatto o
vicino a pareti possono sporcarle.
 Prima di posizionare il termocamino si deve
realizzare il foro per la presa d’aria esterna.

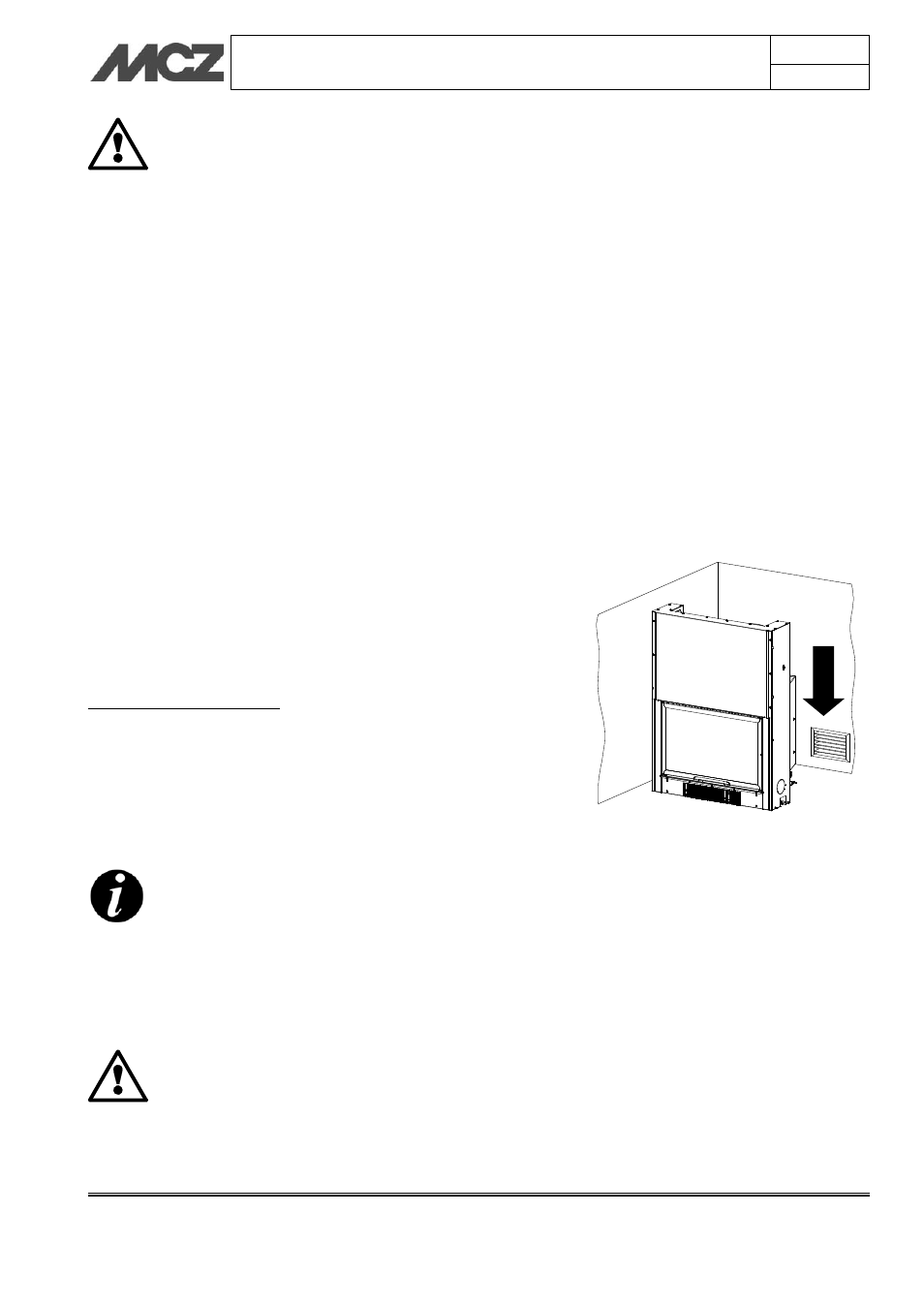

2.3. PRESA D’ARIA ESTERNA
E’ indispensabile che nel locale dove viene installato il termocamino
possa affluire almeno tanta aria quanta ne viene richiesta dalla regolare
combustione dell’apparecchio e dalla ventilazione del locale. Ciò può
avvenire a mezzo di aperture permanenti praticate sulle pareti del
locale da ventilare che danno verso l’esterno o ambienti arieggiati
secondo UNI 10683.
A tale scopo realizzare sulla parete esterna in prossimità del
termocamino un foro di transito con sezione libera minima di 360 cm².
(foro diametro 22 cm o rettangolare 20x18cm), protetto da una griglia
all’interno e all’esterno .
La presa d’aria deve inoltre:

essere comunicante direttamente con l’ambiente d’installazione
 essere protetta con griglia, rete metallica antinsetto o una idonea
protezione purchè non riduca la sezione minima.
 posizionata in modo da evitare che possa essere ostruita
 nel caso di canalizzazioni, fino a 3.5 ml aumentare la sezione di
circa 5% mentre per misure superiori aumentare del 15%.
Ricordare che le griglie di aerazione riportano sempre la
sezione utile in cm 2 su un lato della stessa. Nella scelta della
griglia e della dimensione del foro, verificare che la sezione
utile della griglia sia maggiore o uguale dalla sezione
richiesta da MCZ per il funzionamento del prodotto.
Non è d’obbligo collegare la presa d’aria direttamente al
termocamino ma dalla sezione sopra citata devono essere
comunque garantiti circa 50 m³/h di aria. Vedere norma UNI
10683.
IMPORTANTE!
L’afflusso dell’aria può essere ottenuto anche da un
locale adiacente a quello d’installazione purché tale
flusso possa avvenire liberamente attraverso
aperture permanenti comunicanti con l’esterno; da
evitare prese d’aria in collegamento con centrali
termiche, garages, cucine o bagni.
