TERMOCAMINO HYDROSYSTEM Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
30
Kit acqua saniatria (optional) Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

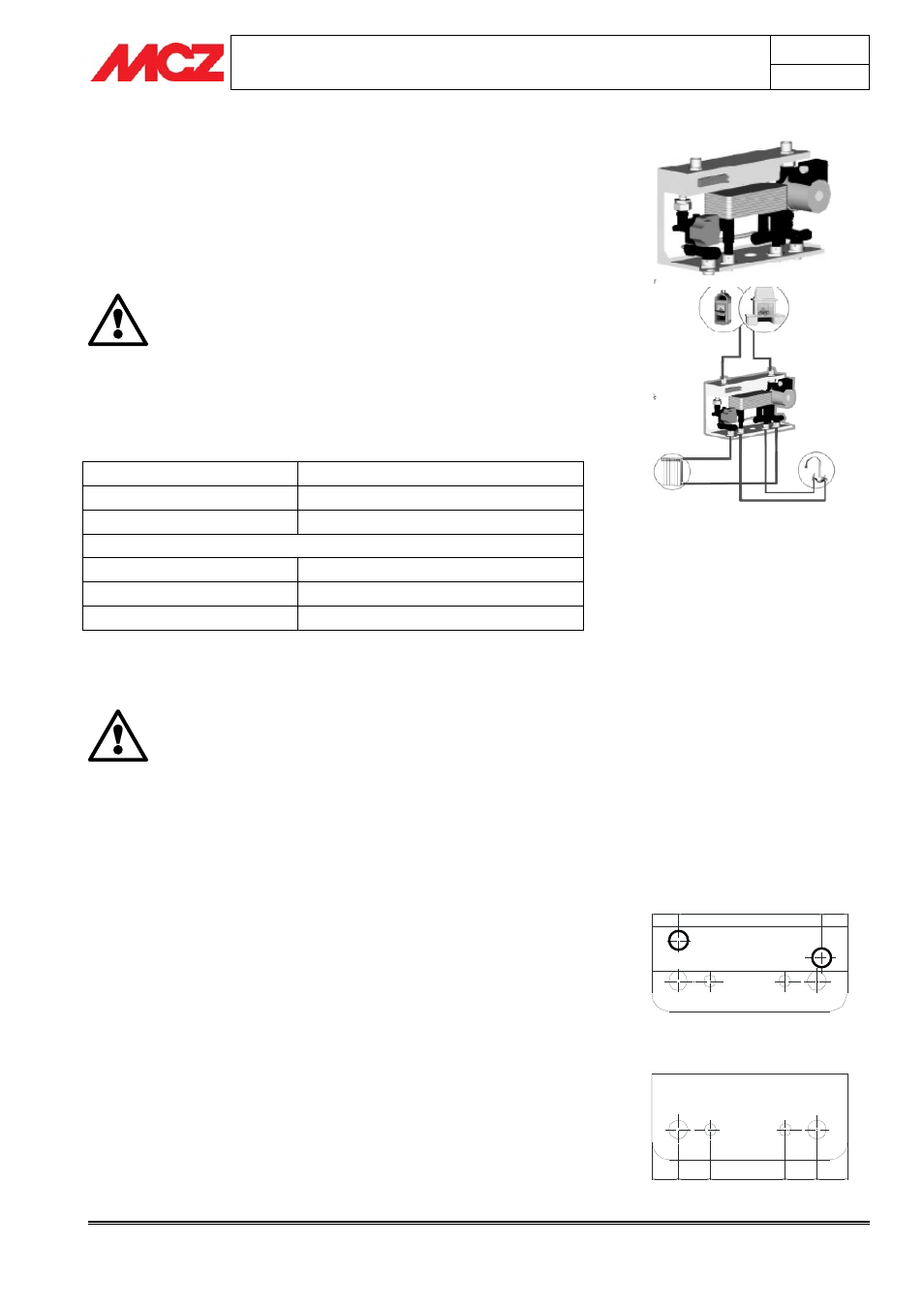

7. KIT ACQUA SANITARIA (Optional)
Unitamente al termocamino è possibile acquistare separatamente uno
scambiatore di calore a piastre per il riscaldamento dell’acqua sanitaria
cioè l’acqua destinata ai vari rubinetti dell’abitazione.
Già in precedenza abbiamo portato degli esempi di come abbinare al
proprio impianto un kit acqua sanitaria (vedi capitolo 4), ora illustriamo
in particolare come collegare il kit MCZ realizzato per questo scopo.
Il kit acqua sanitaria MCZ deve essere montato
esclusivamente in posizione orizzontale (come
illustrato nella figura a lato) altrimenti il flussostato
contenuto all’interno del kit, non può funzionare
correttamente.
7.1. CARATTERISTICHE TECNICHE
DIMENSIONI (mm) L=395 mm / H= 225 mm / P=170 mm
TENSIONE ALIMENTAZIONE 230 Volt – 50 Hz
POTENZA ASSORBITA
95 Watt
DIMENSIONE RACCORDI IDRAULICI
- Raccordi a termocamino 3/4"
- Raccordi ad impianto 3/4"
- Raccordi a sanitario 1/2"
7.2. INSTALLAZIONE E COLLEGAMENTI
ATTENZIONE!
Tutti i collegamenti idraulici ed elettrici devono
essere eseguiti da personale specializzato.
MCZ declina ogni responsabilità sul funzionamento
del prodotto se non vengono rispettate tali
disposizioni.
7.2.1. Collegamento idraulico
Collegare le tubazioni di mandata e ritorno del termocamino nella parte
superiore del kit come illustrato in figura e allo stesso modo collegare le
tubazioni di mandata e di ritorno dell’impianto nella parte inferiore del
kit. Collegare infine le tubazioni che portano l’acqua calda e quella
fredda nella parte bassa del kit sempre come illustrato.
Il kit per la produzione acqua sanitaria entra in funzione solo quando la
sonda raggiunge la temperatura di accensione della pompa. A sonda
calda la centralina alimenta sia la pompa che il kit per la produzione
acqua sanitaria. Se la sonda è fredda il kit risulta disattivato perché non
potrebbe comunque produrre acqua calda.
Qui di seguito riportiamo lo schema di collegamento tra la scheda
madre del kit acqua sanitaria e la centralina in dotazione del
termocamino.
VISTA DALL’ALTO
VISTA DAL BASSO
Mandata a
termocamino
Mandata da
termocamino
29 4 52 54
Mandata
impianto
Acqua
calda
Acqua
fredda
Ritorno
impianto
62 65 15 4 65 54
