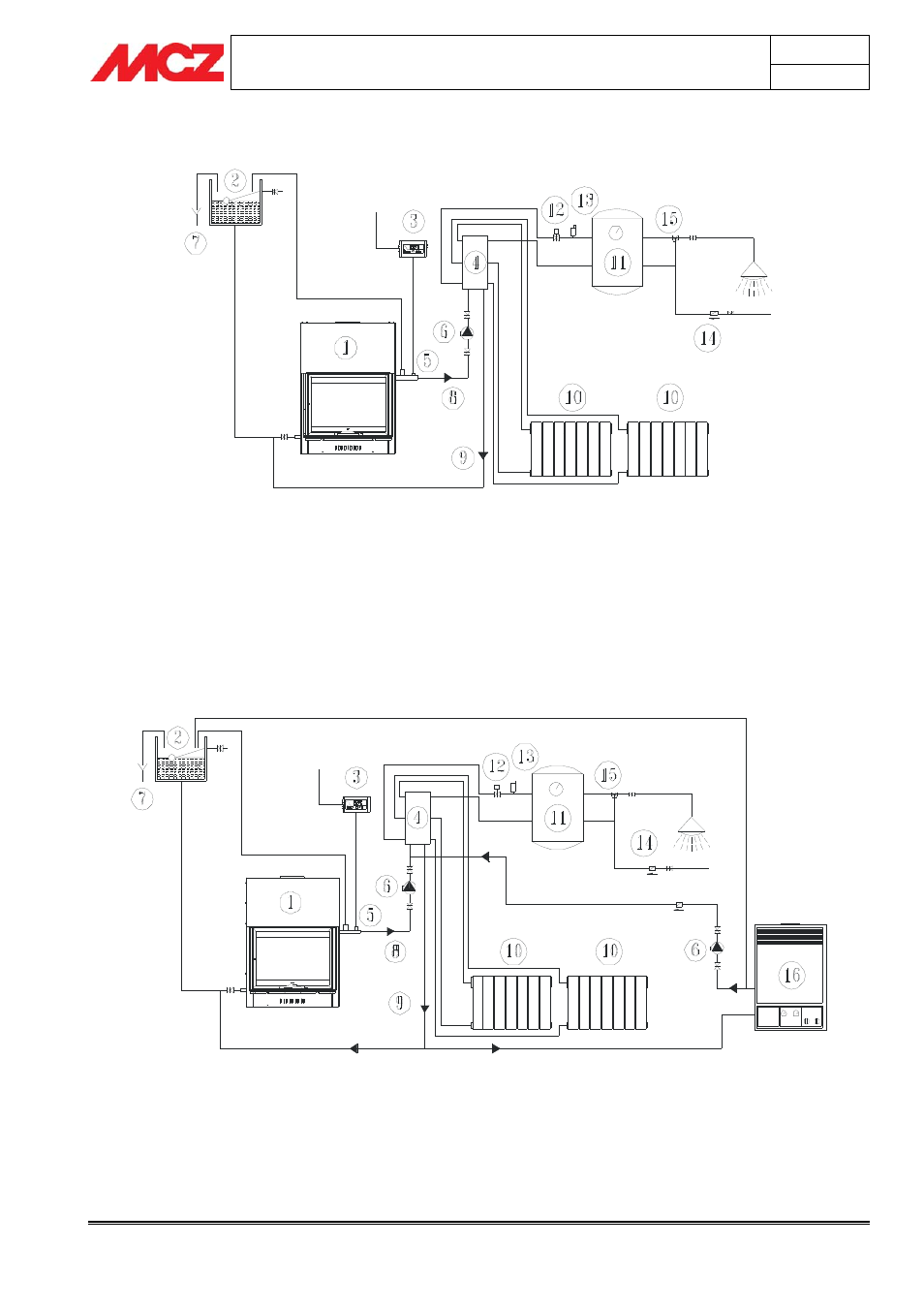

4.7.3. Schema installazione riscaldamento/acqua sanitaria
1-Termocamino Hydrosystem
6-Circolatore
11-Scaldabagno ad accumulo
2-Vaso espansione aperto con galleggiante 7-Scarico
troppo pieno
12-Valvola di ritegno
3-Quadro elettrico di comando
8-Circuito mandata Ø1” min.
13-Valvola sfiato automatico
4-Collettore 9-Circuito
ritorno
Ø1” min.
14-valvola di ritegno
5-Sonda rilevamento temperatura
10-Radiatore 15-Valvola
miscelatrice
4.7.4. Schema installazione in parallelo riscaldamento/acqua sanitaria e caldaia
funzionante a pressione atmosferica
1-Termocamino Hydrosystem
7-Scarico troppo pieno
13-Valvola sfiato automatico
2-Vaso espansione aperto con galleggiante 8-Circuito
mandata
Ø1” min.
14-valvola di ritegno
3-Quadro elettrico di comando
9-Circuito ritorno Ø1” min.
15-Valvola miscelatrice
4-Collettore
10-Radiatore
16-Caldaia a gas a pressione
atmosferica
5-Sonda rilevamento temperatura
11-Scaldabagno ad accumulo
6-Circolatore
12-Valvola di ritegno
