14 - MENU’ IMPOSTAZIONI

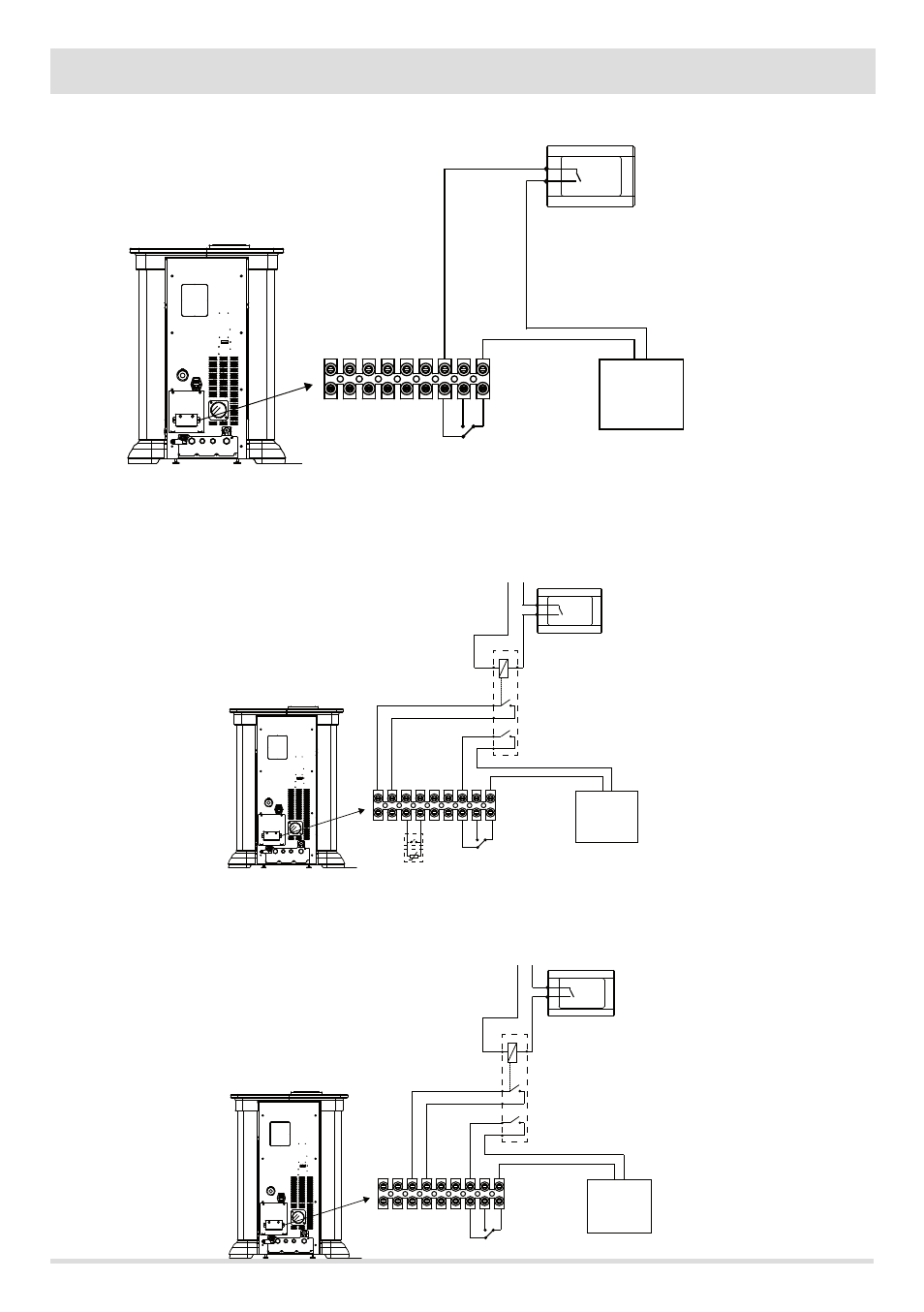

ESEMPIO 1 - COLLEGAMENTO ALL’INGRESSO TERMOSTATO AMBIENTE DELLA CALDAIA AUX

ESEMPIO 2 - TERMOSTATO AMBIENTE CON DOPPIO CONTATTO

• MORSETTI 1-2 TERMOSTATO AMBIENTE 2

• MORSETTI 3-4 SONDA AMBIENTE

• MORSETTI 7-9 CALDAIA AUX

ESEMPIO 3 - TERMOSTATO AMBIENTE CON DOPPIO CONTATTO

• MORSETTI 3-4 INGRESSO AMBIENTE IMPOSTATO SU TERMOSTATO AMBIENTE VEDI PARAGRAFO DEDICATO)

• MORSETTI 7-9 CALDAIA AUX
