14 - MENU’ IMPOSTAZIONI
Servizio Tecnico - Diritti riservati - Riproduzione vietata

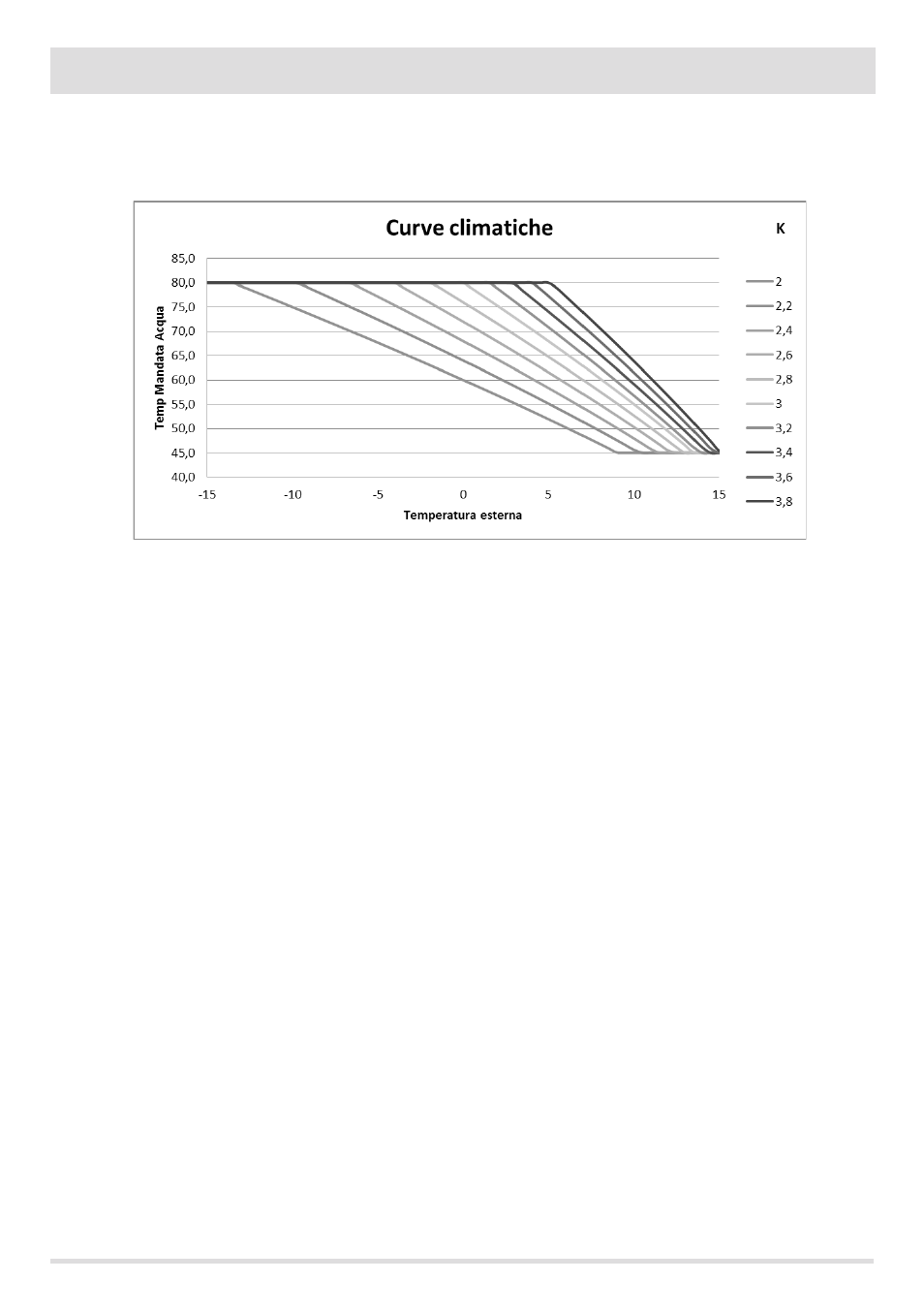

e 2 (NTC 10KOhm a 25°C b=3435) la temperatura dell’acqua è calcolata automaticamente dall’elettronica in funzione della temperatura
esterna secondo le curve sottoriportate:
La sonda esterna deve essere installata in una parete esterna esposta a nord o nord-ovest. In caso di necessità è possibile correggere il
valore letto dalla sonda di + 5 -5°C.
• Sonda bollitore
Per attivare questa opzione, collegare una sonda (NTC 10KOhm a 25°C b=3435) nel punto 1 e 2 della morsettiera a 9 poli posteriore.
La richiesta di calore avviene quando la sonda bollitore legge una temperatura di 2°C inferiore al set della temperatura accumulo
contrassegnata da un rubinetto nel menù temperature.
In questa configurazione l’uscita aux è configurata come un contatto pulito per comandare la valvola 3 vie (contatti n.7-8-9 della
morsettiera posteriore a 9 poli)
• Termostato bollitore
Per attivare questa opzione, collegare un termostato a contatto Normalmente Aperto (N.O.) nel punto 1 e 2 della morsettiera a 9 poli
posteriore.
La richiesta di calore avviene quando il termostato bollitore chiude il contatto.
Anche in questa configurazione l’uscita Aux è configurata come un contatto pulito per comandare la valvola a 3 vie (contatti n.7-8-9 della
morsettiera posteriore a 9 poli).
• Sonda puffer
Per attivare questa opzione, collegare una sonda (NTC 10KOhm a 25°C b=3435) nel punto 1 e 2 della morsettiera a 9 poli posteriore.
La richiesta di calore avviene quando la sonda bollitore legge una temperatura di 2°C inferiore al set della temperatura accumulo
contrassegnata da un termosifone nel menù temperature.
Nell’installazione con puffer il funzionamento della stufa è determinato solo ed esclusivamente dalla sonda puffer e non dalla sonda
ambiente. La sonda ambiente a bordo stufa ha la sola funzione di comandare una pompa dell’impianto di riscaldamento comandata dal
contatto pulito N.O: (max 5 ampere, non adatto a pompe brushless con corrente di spunto superiore) sui morsetti 8-9.
