6 - MONTAGGIO PANNELLI
Servizio Tecnico - Diritti riservati - Riproduzione vietata

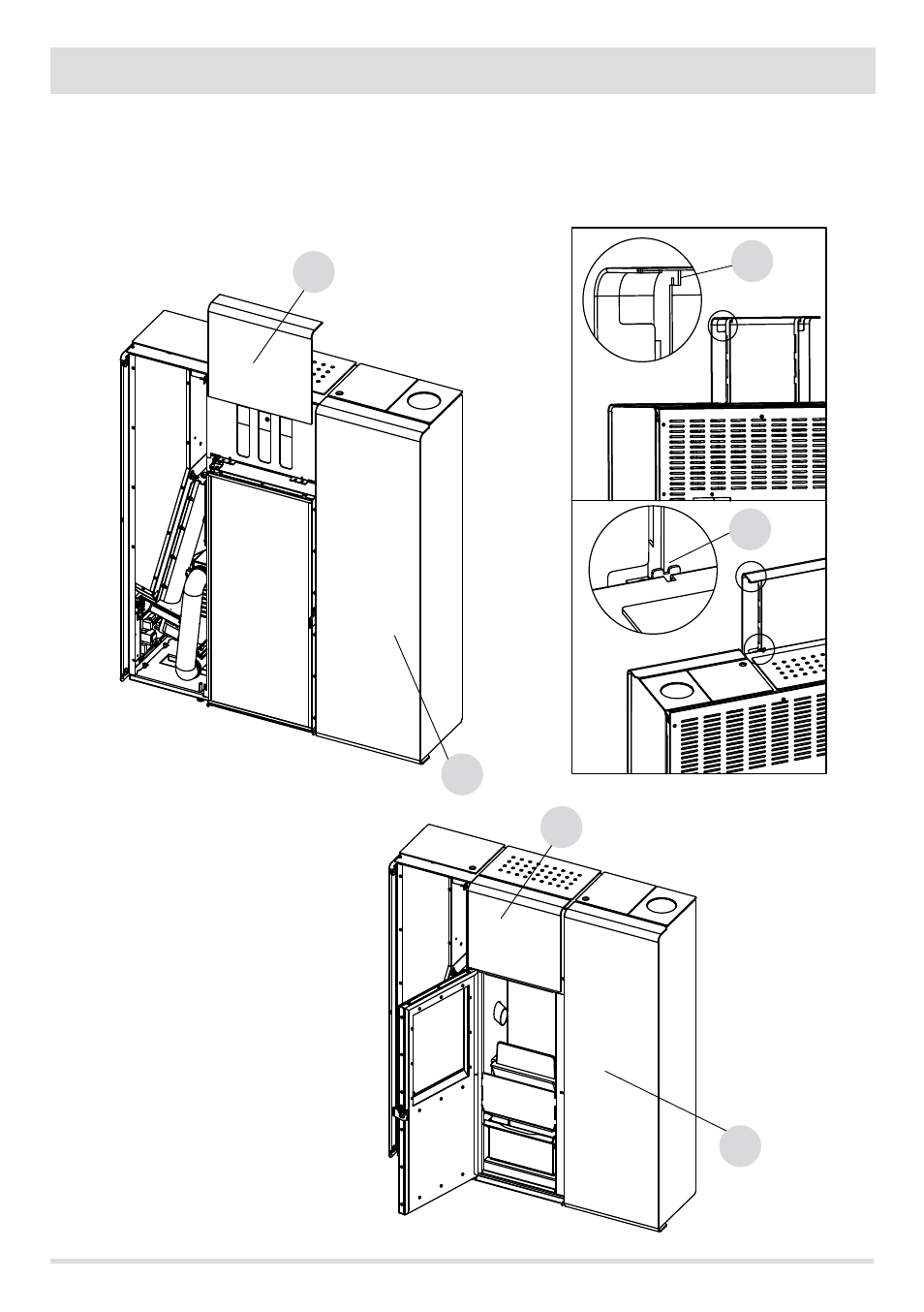

A questo punto posizionare il pannello centrale “C” facendo entrare lo scanso “n” del pannello nell’ incastro “o” della struttura.
Verificare l’allineamento tra i tre pannelli “B-C-D”.
Se l’allineamento è soddisfatto procedere col fissaggio dei pannelli laterali B e D nella parte interna e del pannello centrale “C” nella parte
in basso, altrimenti procedere con la regolazione.
