6 - MONTAGGIO PANNELLI
Servizio Tecnico - Diritti riservati - Riproduzione vietata
PANNELLI FRONTALE LATERALE B-D

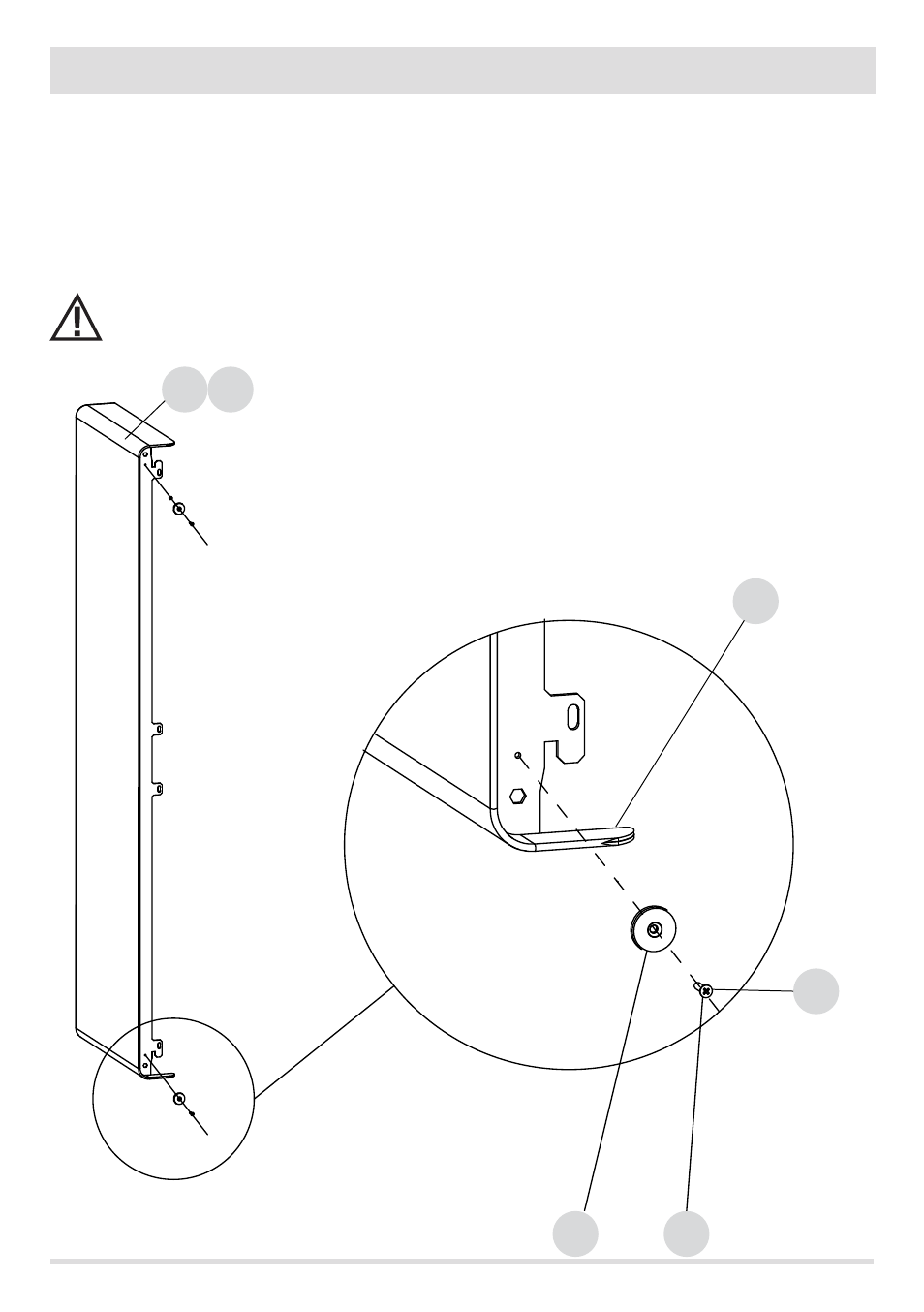

La prima operazione da eseguire è fissare i magneti che serviranno poi per la chiusura dei due pannelli laterali.
• posizionare il magnete “f” sul fianco in basso e in alto
• avvitare la vite autofilettante “g” sul magnete “f”/pannello “B”-“D”
• posizionare sopra la vite “g” il feltrino “e” in dotazione (per evitare vibrazioni e rumore durante il funzionamento della stufa).
Per distinguere facilmente il pannello destro dal sinistro e capire dove fissare i magneti, la linguetta “h” deve stare verso l’esterno della
struttura.
Attenzione!!
Non forzare la chiusura della vite autofilettante “g” sul magnete “f”, perchè potrebbe provocare la rottura del
magnete stesso.
