Schemi elettrici
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
8. SCHEMI ELETTRICI
8.1.
Versione solo riscaldamento

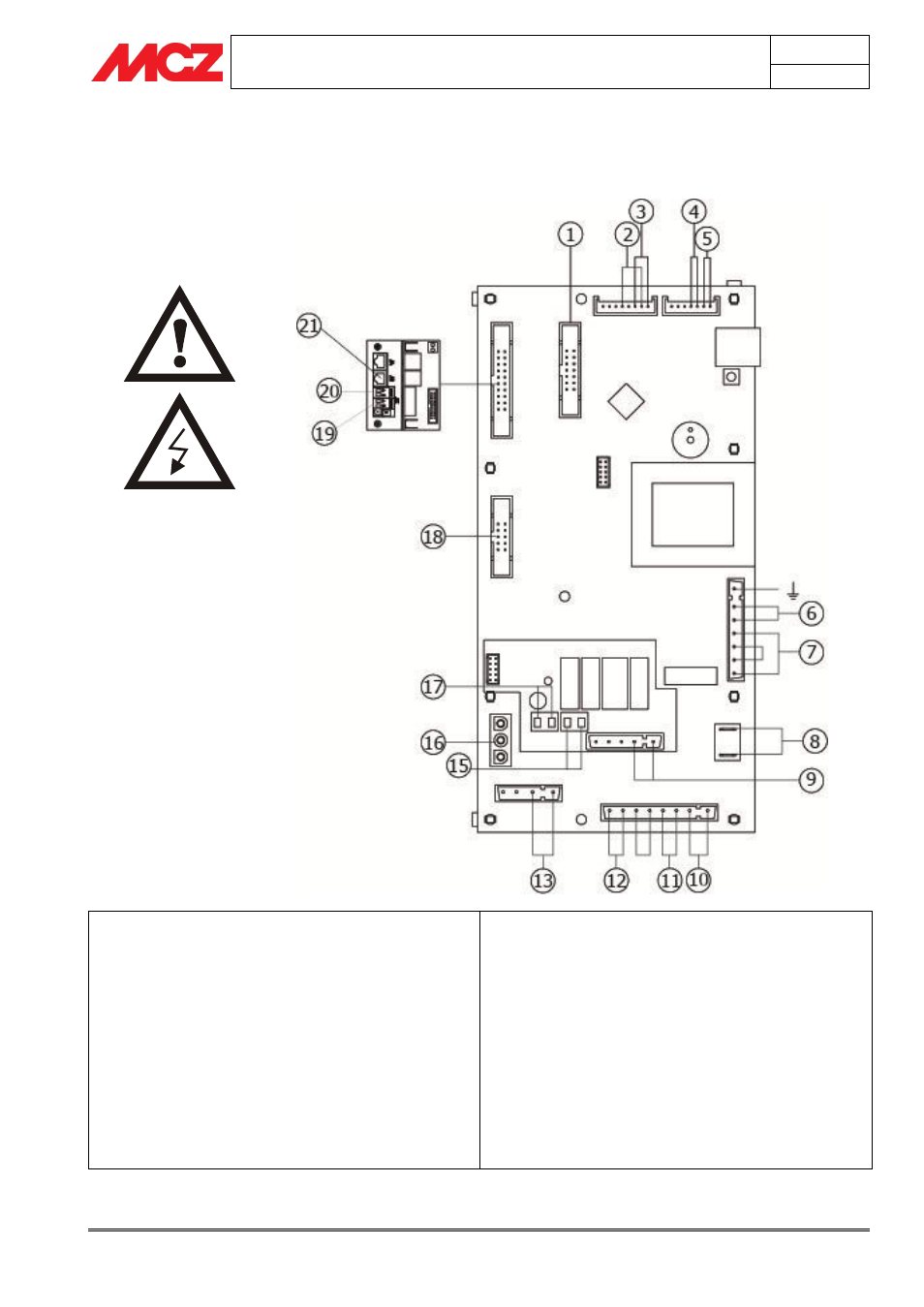

LEGGENDA CABLAGGI SCHEDA MADRE
1. Pannello comandi
2. Flussostato (se previsto)
3. Sonda temperatura acqua
4. Sonda ambiente
5. Sonda fumi
6. Alimentazione
7. Candeletta
8. Ventola espulsione fumi
9. Pompa
10. Termoprotettore temperatura acqua
11. Motoriduttore
12. Termoprotettore temperatura serbatoio
13. Ventilatore ambiente (se previsto)
14. -------------------------------
15. Segnale di anomalia (N.A., max 230V 3A)
16. Controllo giri ventola espulsione fumi
17. Segnale aux esterno (N.C., max 230V 3A)
18. Sensore portata aria
19. Domotico
20. Termostato ambiente a contatto pulito
21. Modem
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
