6.1.3. Pulizia dello scambiatore e del vano sottobraciere ogni 2/3 giorni
La pulizia dello scambiatore e del vano sotto braciere è un’operazione
semplice ma molto importante per mantenere sempre le prestazioni
dichiarate da MCZ.
Ogni 2-3 giorni si consiglia pertanto di pulire lo scambiatore interno,
seguendo nell’ordine queste semplici operazioni:
o Attivare funzione “PULIZIA” – a stufa spenta premere per 2
secondi il tasto del pannello comandi evidenziato in figura 14.
Questa procedura attiva il ventilatore di aspirazione dei fumi al
massimo, al fine di espellere la fuliggine che movimentiamo
durante la pulizia dello scambiatore.
o Togliere il top
o Pulire il fascio tubiero – Utilizzando la mano fredda in
dotazione scuotere energicamente per 5-6 volte le aste poste
sotto il top (A in figura 15 e D in figura 15A). Tale operazione
rimuove la fuliggine che si è depositata sui condotti fumi dello
scambiatore durante il normale funzionamento della stufa.
o Pulire il vano convogliatore fumi
Stufe EGO-STAR (Figura 15)
– Aprire la porta, avvitare la mano fredda all’asta del
raschiatore B (B in figura 15), scuoterla energicamente per 5-6
volte in tutta la sua lunghezza. Svitare la mano fredda e
reinserire l’asta B completamente nella sua sede. Così facendo
si aiuta il ventilatore ad espellere eventuali accumuli di fuliggine
caduta durante la pulizia precedente del fascio tubiero (Dopo lo
scuotimento delle aste “A” si deve sempre agire sul raschiatore
“B”).
Stufe SUITE-CLUB-MUSA (Figura 15A)
– Le stufe Suite-Club-Musa sono dotate di un cassetto cenere
removibile per la raccolta di eventuali accumuli di fuliggine e
cenere. Per la pulizia del vano convogliatore fumi con la
funzione “PULIZIA” attivata il cassetto cenere e la porta
devono rimanere chiusi.
Dopo aver attivato la funzione “PULIZIA” sul pannello
comandi, estrarre i turbolatori “D” e mediante un asta rigida
pulire il fascio tubiero.
o Disattivare la funzione “ PULIZIA” premendo nuovamente
il tasto del pannello comando evidenziato in figura 14.
o Rimontare il top
Se non si fanno queste pulizie ogni 2-3 giorni la stufa
potrebbe dopo diverse ore di funzionamento entrare
in allarme per intasamento da ceneri.

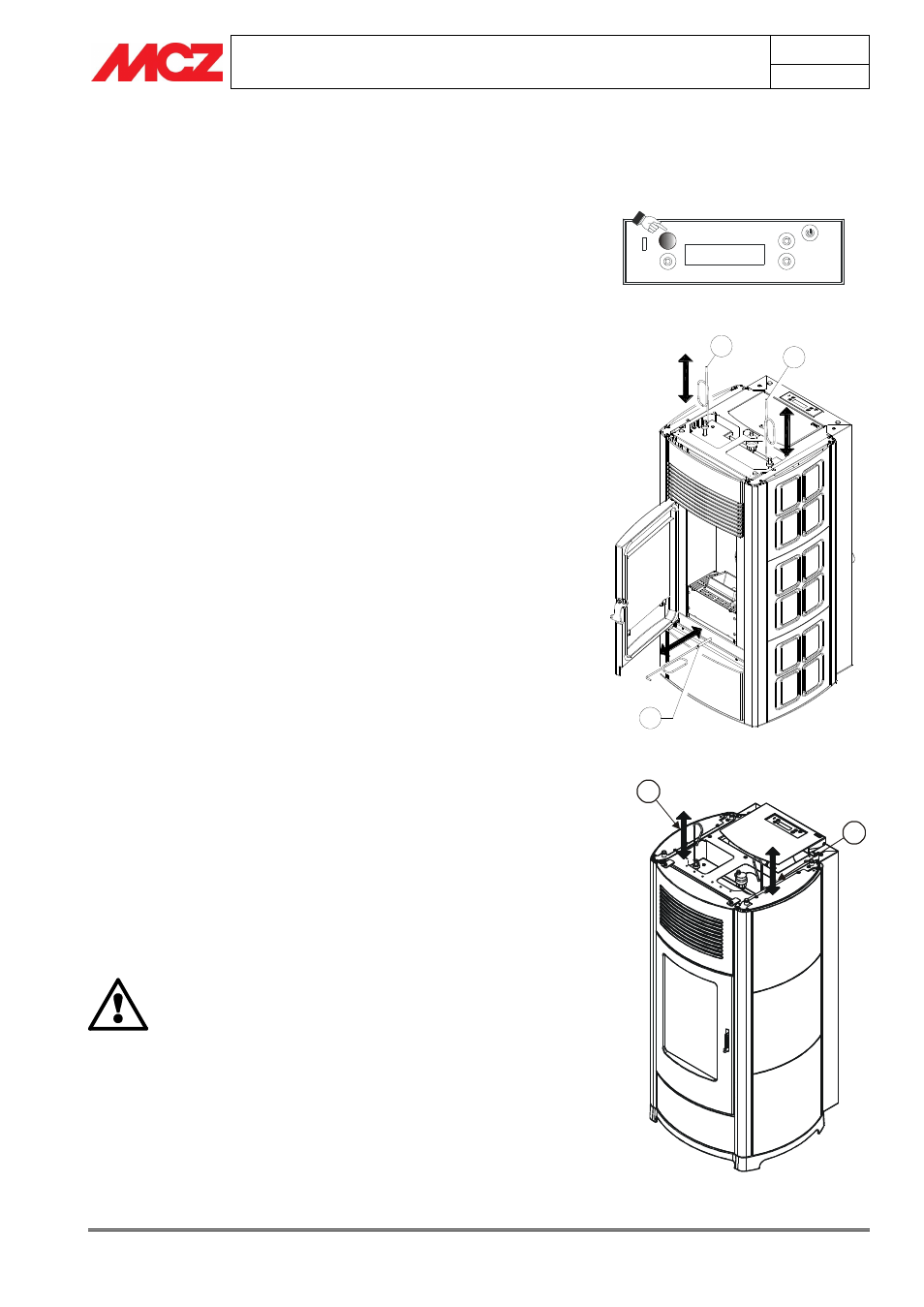

Figura 14 – Funzione “Pulizia”
Figura 15 – Pulizia fascio tubiero
interno mediante raschiatori (EGO-
STAR)
Figura 15A – Pulizia fascio tubiero
interno mediante raschiatori (SUITE-
CLUB-MUSA)
