5-MONTAGGIO
Nel caso di attraversamento di pareti costruite con materiali infiammabili l’INSTALLATORE DEVE coibentare adeguatamente il tubo della
stufa che lo attraversa utilizzando materiali isolanti adeguati (spess. 1,3-5 con conducibilità termica min. di 0,07 W/m°K).
Il tubo inserito nella parete, deve essere però opportunamente isolato per non disperdere temperatura e insonorizzare l’aria in uscita.
È consigliabile realizzare delle canalizzazioni di lunghezza simile per distribuire in maniera uniforme l’aria,
altrimenti quest’ultima prediligerà la canalizzazione più breve o con meno tortuosità.

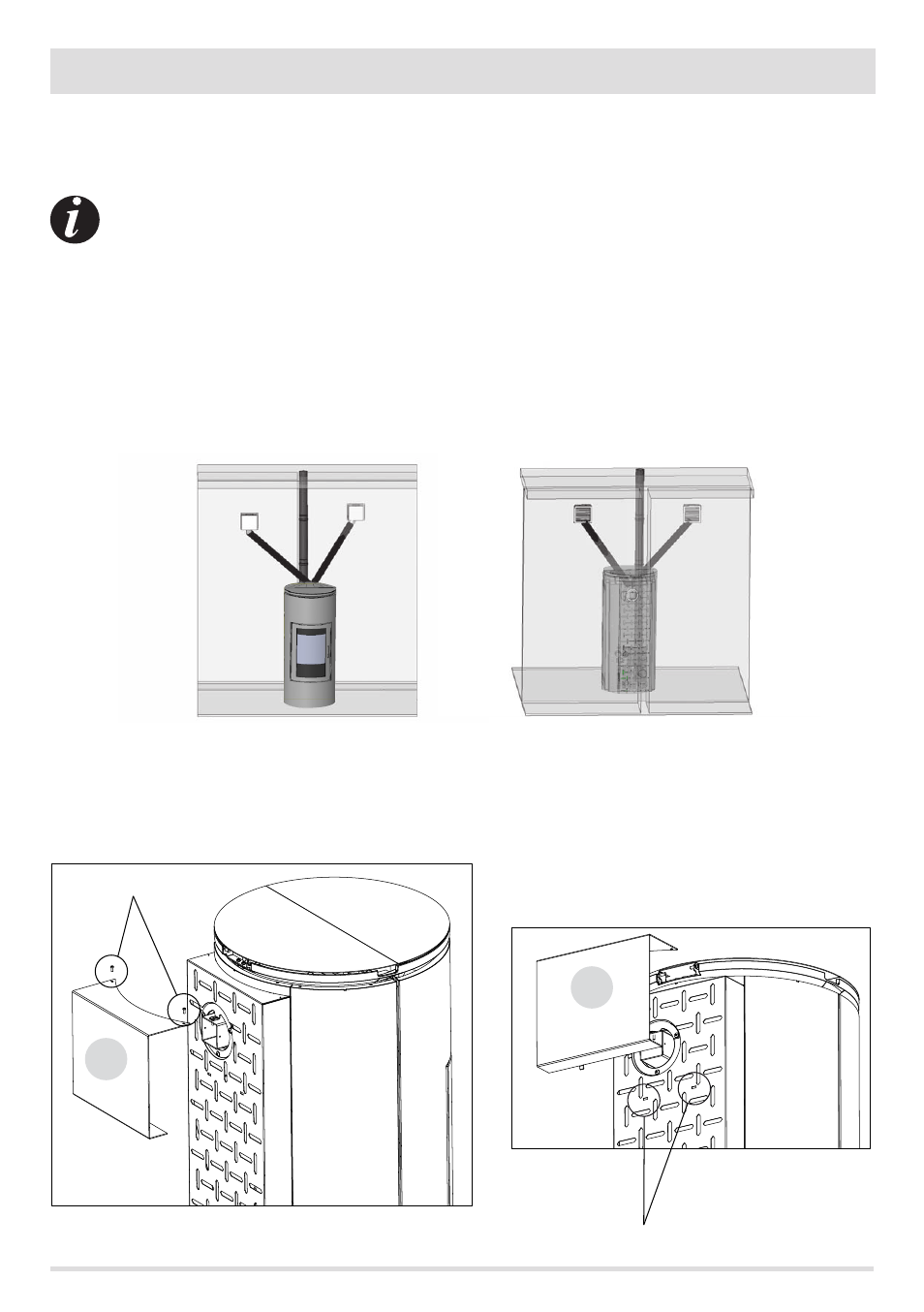

Nell’esempio in figura 6 e 7 (vista anteriore e posteriore) la canalizzazione dell’aria è di lunghezza uguale per un totale di 8 metri, cioè le
tubazioni (B) avranno una lunghezza di circa 4 metri l’una. Nel caso di canalizzazioni di diversa lunghezza il totale dovrà essere sempre al
massimo 8 metri (esempio 3 + 5 metri). In questo caso il calore si diffonderà nelle stanze in modo non uniforme.
Il ricircolo dell’aria dell’ambiente avviene tramite la lamiera forata posta nel retro della stufa.
È possibile scegliere il volume d’aria che si desidera far uscire dalla parte superiore e dalla parte posteriore della stufa in maniera
indipendente, regolando la potenza di ventilazione direttamente con il telecomando.
COME TOGLIERE IL DIFFUSORE DELL’ARIA
Nel caso in cui si decida di canalizzare l’aria è necessario togliere il diffusore E che si trova sulla schiena della stufa. Togliere le due viti in
alto e sfilare il diffusore E dagli incastri.
FIGURA 6 - IMPIANTO USCITA ARIA VISTA FRONTALMENTE
FIGURA 7 - IMPIANTO USCITA ARIA VISTA POSTERIORMENTE
VITE
INCASTRI
