5-MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata

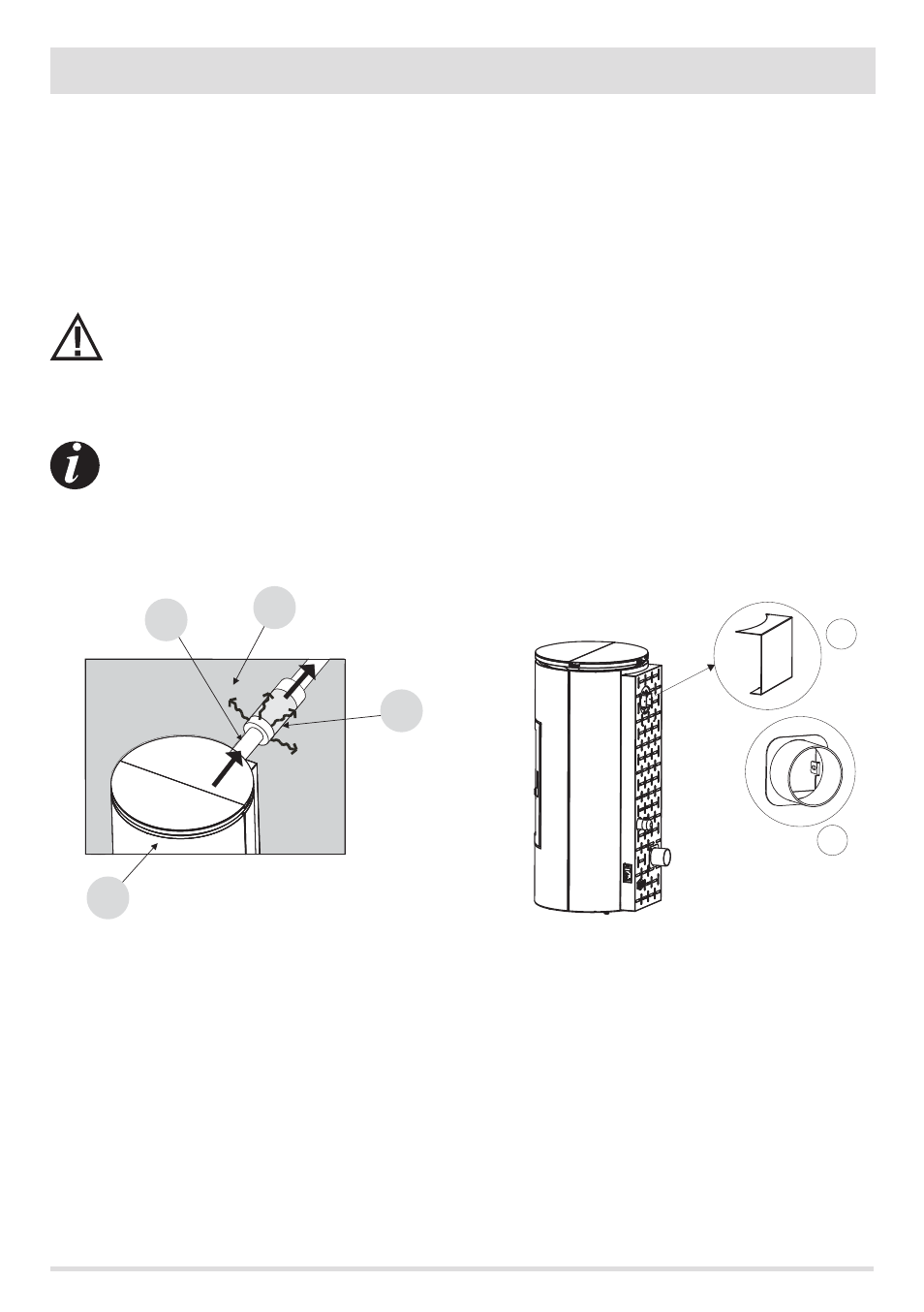

COLLEGAMENTO CANALIZZAZIONI ARIA CALDA PER MODELLI COMFORT AIR
Completata la fase di posizionamento del prodotto è possibile iniziare il procedimento di installazione delle tubazioni aria calda.
Le stufe COMFORT AIR vengono fornite di serie con un diffusore per l’aria calda che al suo interno è dotato di un deviatore dell’aria E.
Quindi, l’aria calda che esce dalla flangia posteriore della stufa incontra questo deviatore che si trova all’interno del diffusore E e viene
indirizzata a destra e a sinistra della stanza; questo nel caso in cui non si voglia canalizzare l’aria calda.
Se si vuole canalizzare l’aria calda, si deve togliere il diffusore E, collegare il raccordo insonorizzato F (optional) che porta l’uscita da
quadrata a tonda e poi fare i vari collegamenti con appositi tubi e raccordi della casa produttrice che deviano il flusso in più diffusori di aria
calda (bocchetta da 120x120 mm). Queste canalizzazioni possono essere anche murate. (VEDI OPTIONALS)
Il tubo dell’aria in uscita può raggiungere temperature molto elevate, dell’ordine dei 200°C: è pertanto necessario
isolarlo opportunamente e con materiali adeguati, in quei punti in cui possa venire a contatto con superfici
infiammabili o che risentano della temperatura (es. viraggio delle tinte, canaline per passaggio cavi elettrici,
cartongesso, ecc.); è inoltre necessario proteggere le persone e gli animali dal contatto volontario o accidentale.
Rispettare in ogni caso le normative e leggi vigenti nella regione in cui si installa il prodotto.
È consigliabile prevedere un isolamento lungo tutto il percorso del tubo per diminuire le dispersioni ed aumentare
la resa di calore all’ambiente.
A - STUFA
B - TUBO USCITA ARIA CALDA
C - PARETE DI ATTRAVERSAMENTO
D - ISOLANTE
