STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 24
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
3.5. MONTAGGIO DEL RIVESTIMENTO
3.5.1. Montaggio dei pannelli frontali e griglie
La stufa viene consegnata con il top, le griglie e i pannelli frontali
imballati a parte quindi prima di procedere con l’assemblaggio
disimballare tutto.
A
B
C
D
F
G
E
m
m

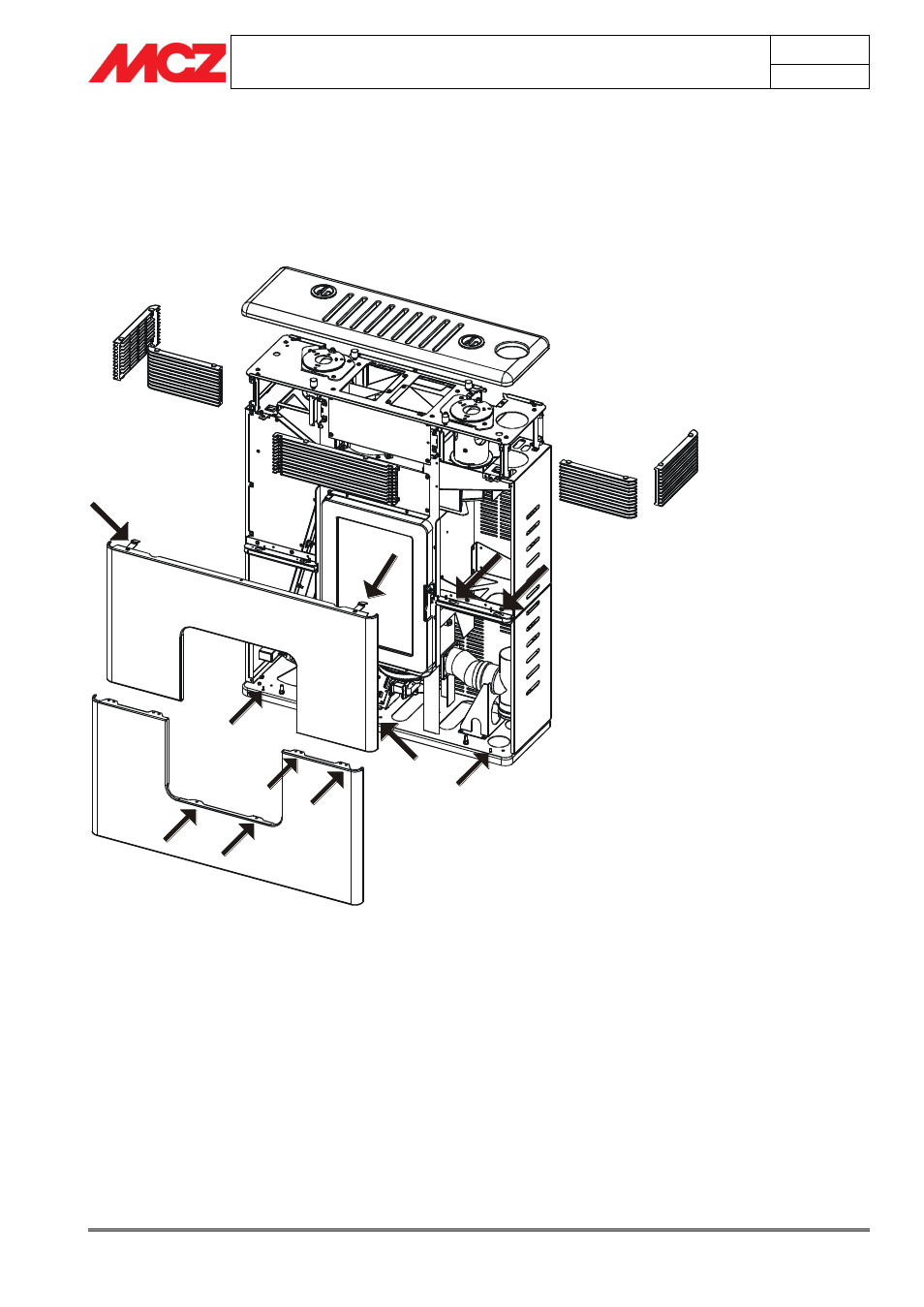

Per montare i pannelli frontali procedere nel seguente modo:
 Prendere il pannello A farlo entrare nelle spine presenti nella
parte bassa della stufa; successivamente con le viti in
dotazione fissare il pannello alla struttura (due viti a destra e
due viti a sinistra, inoltre il pannello deve essere bloccato
centralmente; si apre la porta e nella parte in basso si devono
mettere altre due viti). Le viti da posizionare nella parte
centrale (sotto la porta) sono di colore nero.
 A questo punto e sempre con le stesse modalità è possibile
fissare il pannello B. Nella parte sotto il pannello deve entrare
nelle spine, nella parte centrale sotto la porta va fissato alla
struttura con due viti (sempre nere) mentre nella parte
superiore ci sono due molle che si bloccano ad incastro alla
struttura.
