STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

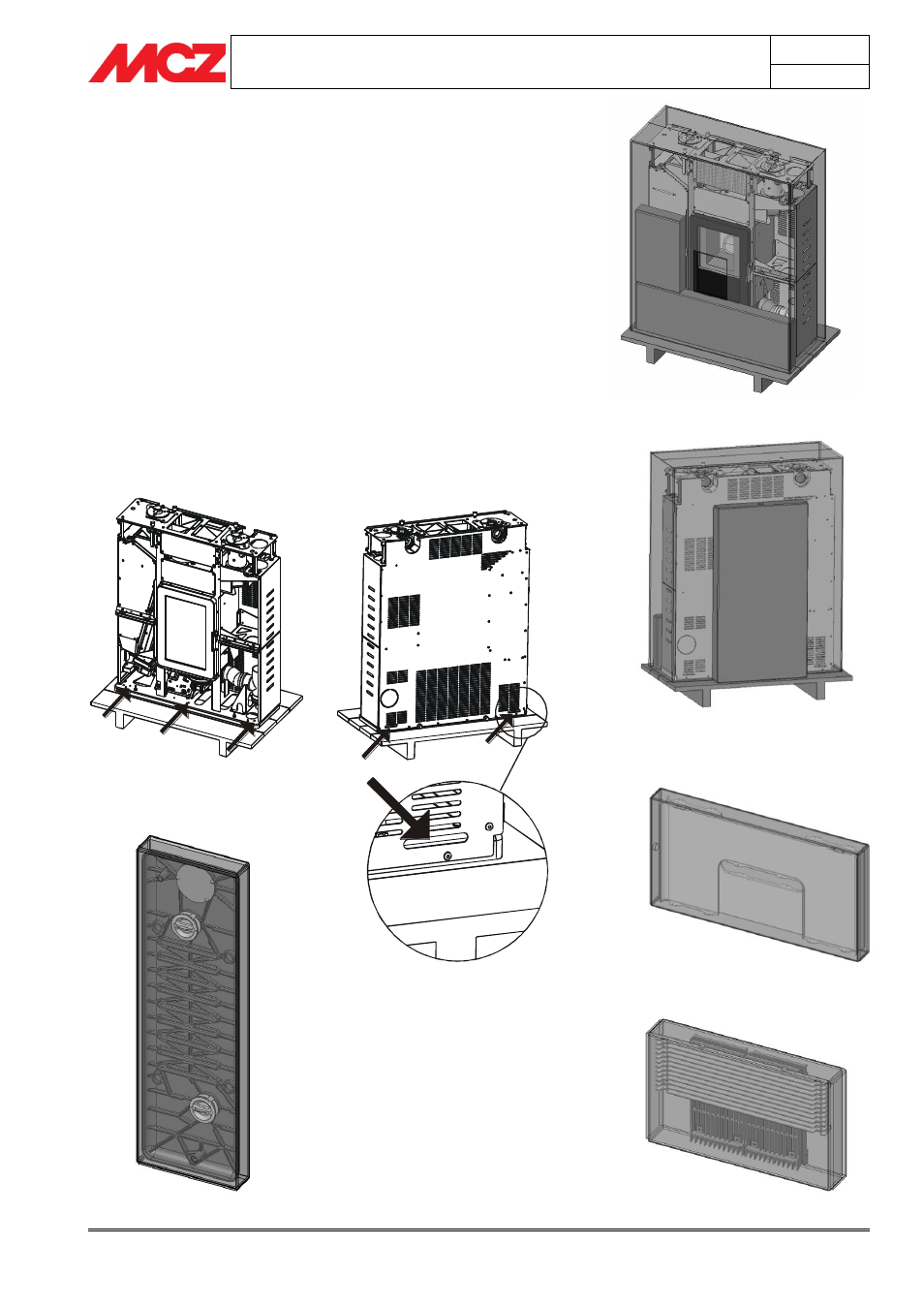

3.2. PREPARAZIONE E DISIMBALLO
La stufa Philo viene consegnata con più imballi:
 Il primo contiene la stufa (fig.1)
 Il secondo contiene il pannello frontale in acciaio verniciato n. 2
pezzi (Fig.2)
 Il terzo contiene le griglie (fig.4)
 Il quarto contiene il top superiore (fig.5)
Gli imballi con le griglie e il top vengono inseriti assieme alla stufa sotto
lo stesso cartone (fig.1); mentre l’imballo con i pannelli frontali vengono
accostati (fig.2) all’imballo della stufa.
Aprire l’imballo, rimuovere dal basamento della stufa le cinque viti (3
davanti e 2 dietro) che tengono bloccata la stufa al bancale (fig.6). Per
rimuovere le due viti dietro, sullo schienale della stufa, sono state fatte
due asole più grandi per permettere di inserire la chiave per svitare la
vite.
Posizionare la stufa nel luogo prescelto facendo attenzione che sia
conforme con quanto previsto.
Figura 1 – Imballo stufa (vista
frontale)
Figura 3 – Imballo pannelli frontale
Figura 6 - Rimozione viti imballo
Figura 4 – Imballo griglie Figura 5 – Imballo top superiore
Figura 2 – Imballo stufa (vista
posteriore)
