Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP - Riproduzione vietata
NASIK:

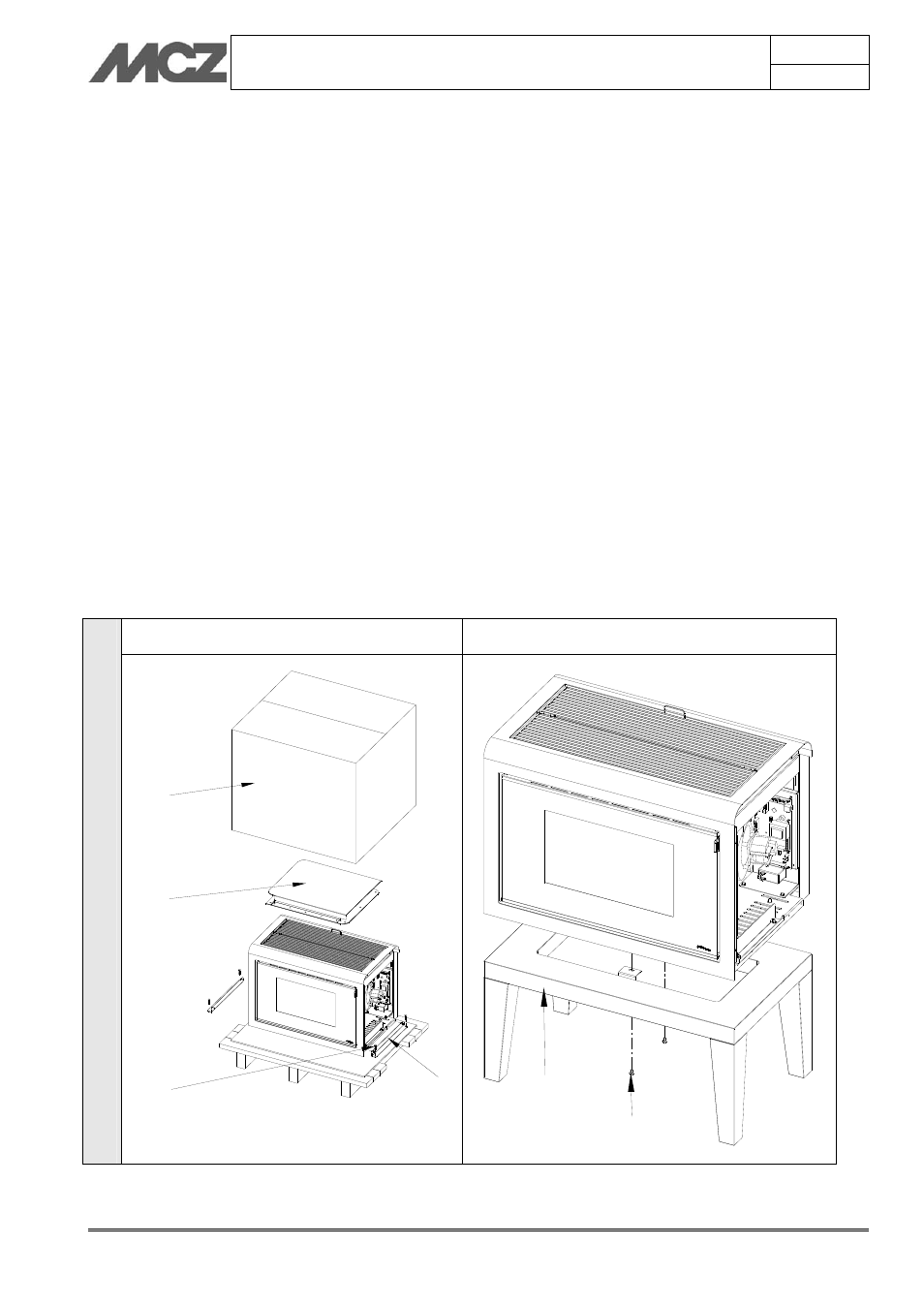

La stufa viene consegnata in due imballi: in uno è contenuta la stufa e
nell’ altro è contenuta la base di appoggio in legno.
Aprire l’imballo con il bancale, togliere il cartone (A), spostare i due
fianchi imballati (D) in un posto sicuro dove non si possono rovinare,
rimuovere le quattro viti da legno (B) che bloccano le due staffe (C) alla
stufa. Aprire l’altro imballo ed estrarre il basamento in legno (E)
facendo attenzione a non rovinarlo o graffiarlo. Posizionare la stufa
sopra al basamento in modo che la parte frontale della stufa risulti a filo
con il frontale del tavolino e i bordi laterali del frontale della stufa siano
centrati con il tavolino. Prendere le viti in dotazione (F) e bloccare la
stufa al suo basamento.
Per montare i fianchi, (D) rimuovere la griglia di areazione (H) svitando
le due viti (G). Per rimuovere le viti utilizzare un cacciavite a croce
piccolo perché bisogna passare tra il primo e il secondo profilo della
griglia di areazione (i più vicini alla porta della stufa) senza rovinare la
vernice. Sollevare la griglia e posizionarla su un luogo sicuro dove non
si possa rovinare. Prendere i fianchi, rimuovere l’imballo di protezione
senza rovinarli, prendere le viti in dotazione e avvitarle leggermente
negli inserti filettati predisposti (I) in modo che rimangano sollevate il
più possibile. Agganciare le asole presenti nella parte bassa del fianco
(L) con i due denti che sporgono dal montante laterale a forma di “C”.
Ruotare il fianco fino a quando è parallelo al profilo del frontale e
avvitare le viti (I) per bloccarlo in posizione. Rimontare la griglia di
areazione eseguendo a ritroso le operazioni effettuate per smontarla.
1 2
NASIK
A
B C
D
E
F
