Capitolo 2

MANUALE DI INSTALLAZIONE E UTILIZZO

pag.

11

Nozioni teoriche per l’installazione

Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

2.4. COLLEGAMENTO ALLA PRESA D’ARIA ESTERNA

E’ indispensabile che nel locale di installazione possa affluire almeno

tanta aria quanta ne viene richiesta dalla regolare combustione

dell’apparecchio e dalla ventilazione del locale. Ciò può avvenire a

mezzo di aperture permanenti praticate sulle pareti del locale da

ventilare che danno verso l’esterno, o tramite condotti di ventilazione

singoli o collettivi.
A tale scopo, sulla parete esterna in prossimità dell’apparecchio deve

essere realizzato un foro di transito con sezione libera minima di 100

cm². (foro diametro 12cm o quadro 10x10cm), protetto da una griglia

all’interno e all’esterno.
La presa d’aria deve inoltre:

essere comunicante direttamente con l’ambiente di installazione

essere protetta con griglia, rete metallica o idonea protezione

purchè non riduca la sezione minima.

posizionata in modo da evitare che possa essere ostruita

Non è d’obbligo collegare la presa d’aria

direttamente al prodotto (comunicante diretta con

l’esterno) ma dalla sezione sopra citata devono

essere comunque garantiti circa 50 m³/h di aria .
Vedere norma UNI 10683.

2.5. COLLEGAMENTO DEL TUBO SCARICO FUMI

Nell’ eseguire il foro per il passaggio del tubo scarico fumi è necessario

tener conto della eventuale presenza di materiali infiammabili. Se il foro

deve attraversare una parete in legno o comunque di materiale

termolabile l’INSTALLATORE DEVE rispettare tassativamente la

distanza minima in aria da materiale combustibile (valore dichiarato

nell’etichetta di certificazione del tubo) con eventuale ulteriore

isolamento utilizzando materiali adeguati (spess. 1,3 — 5 cm con

conducibilità termica min di 0,07 W/m°K).

Lo stesso vale se il tubo deve percorrere tratti verticali o orizzontali

sempre restando in prossimità (min. 20 cm) alla parete termolabile.

In alternativa si consiglia l’impiego di tubo industriale coibentato che

può essere usato anche all’esterno per evitare la condensa.

La camera di combustione lavora in depressione. Il condotto fumario

per lo scarico dei fumi sarà in depressione quando collegato ad

efficiente canna fumaria come prescritto.

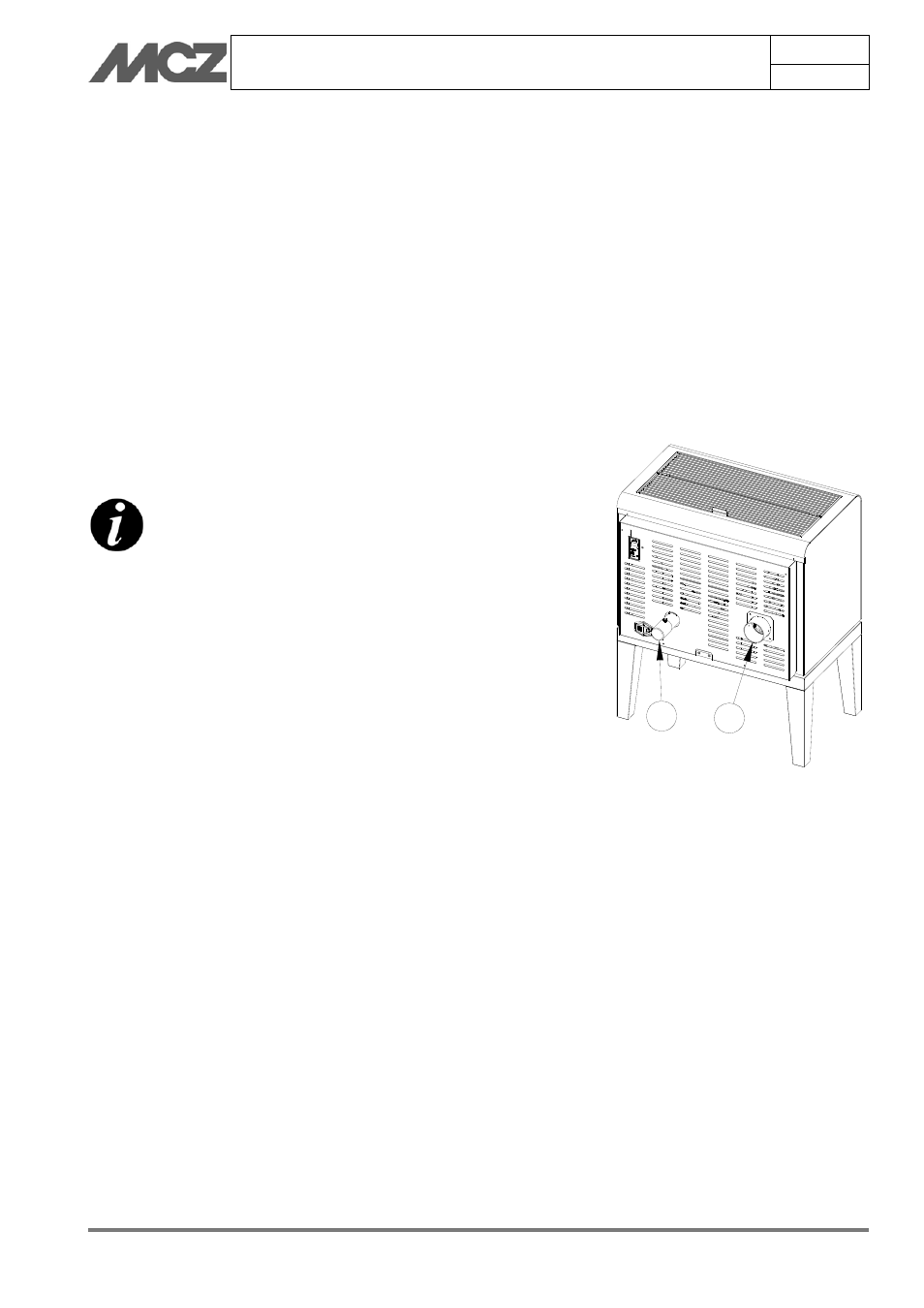

Visione posteriore di una Nasik

1)

Ingresso aria comburente

2)

Uscita fumi

2

1
