STUFE A PELLET Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 62
Schemi elettrici Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

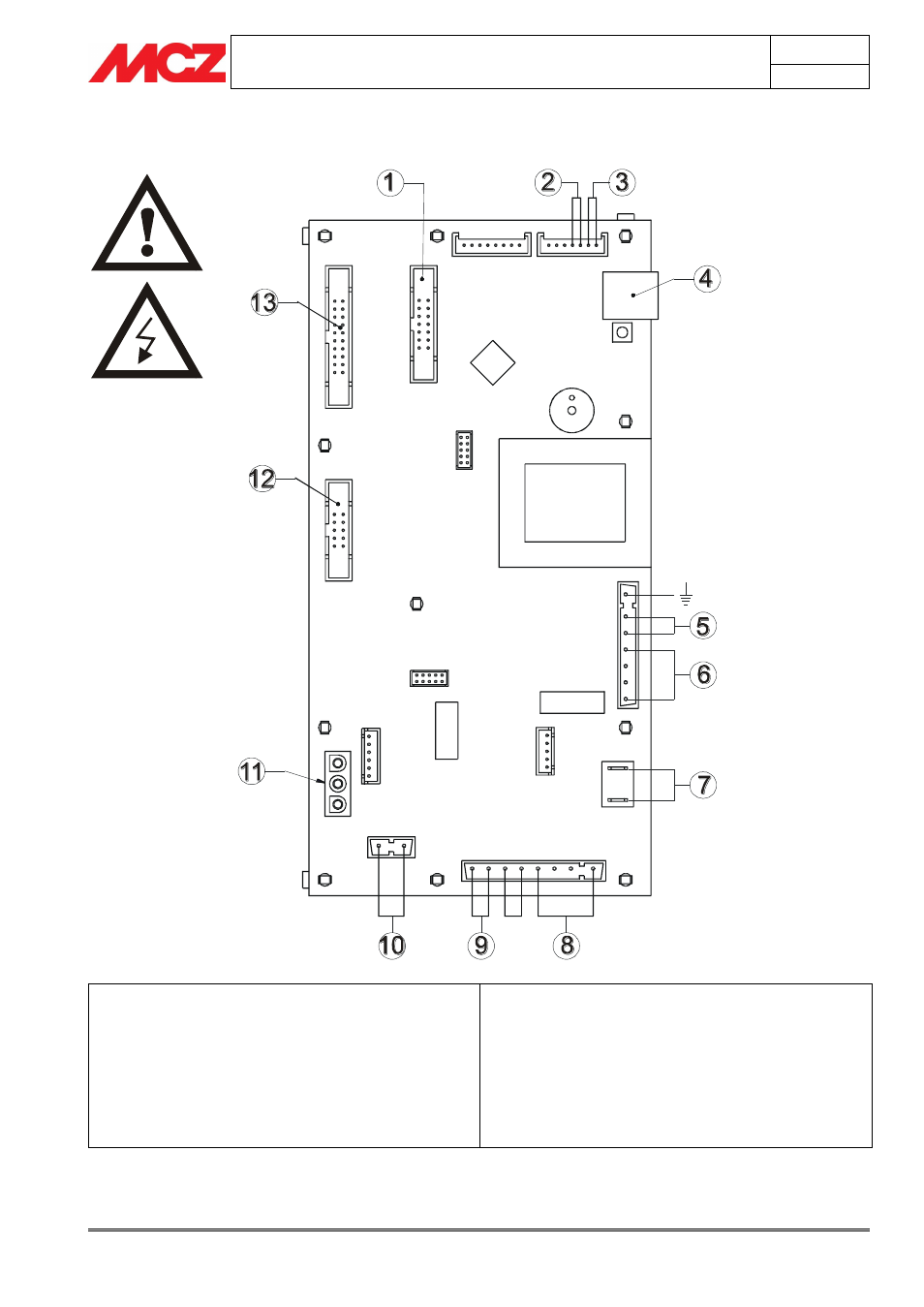

8. SCHEMI ELETTRICI
LEGENDA CABLAGGI SCHEDA MADRE
1. Pannello comandi
2. Sonda Ambiente
3. Sonda fumi
4. Connessione modem
5. Interruttore
6. Candeletta
7. Ventola espulsione fumi 8. Motoriduttore
9. Termostato a contatto
10. Ventilatore aria
11. Controllo giri ventola espulsione fumi
12. Sensore portata aria
13. Collettore per interfaccia termostato ambiente
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
