4.7.3.2.
Collegamento termostato ambiente esterno
E’ possibile collegare la stufa ad un termostato esterno. Per fare questo
collegamento è necessario acquistare l’interfaccia D (optional) che va
collegata alla scheda madre (E) della stufa sul collettore (F) come
indicato sullo schema sotto riportato e a pag.53 par.7.
E
D
F
A
B

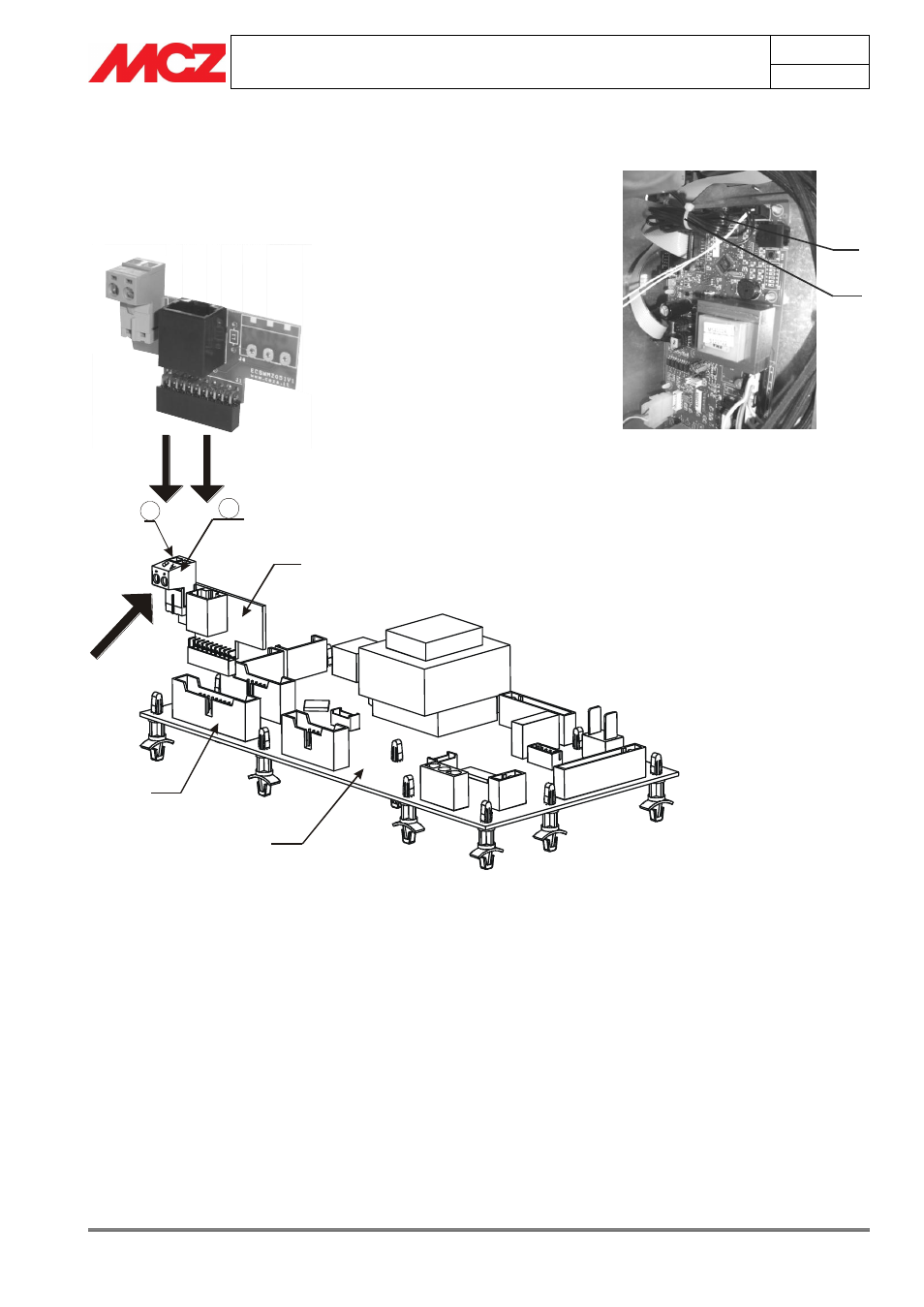

Fig.9 - Interfaccia per termostato
ambiente
A
=
CAPPUCCIO
DI
PROTEZIONE
B = SONDA (FILO)
C = FASCETTA
D
=
INTERFACCIA
PER
TERMOSTATO ESTERNO
E = SCHEDA MADRE
F
=
CONNETTORE
PER
COLLEGAMENTO INTERFACCIA
G = FORO PER USCITA CAVI
Fig.8 - Scheda madre (interno stufa)
