S1
S2
S3
27
5-MONTAGGIO STUFA SUITE/CLUB
Servizio Tecnico - Diritti riservati - Riproduzione vietata
MONTAGGIO PANNELLI LATERALI

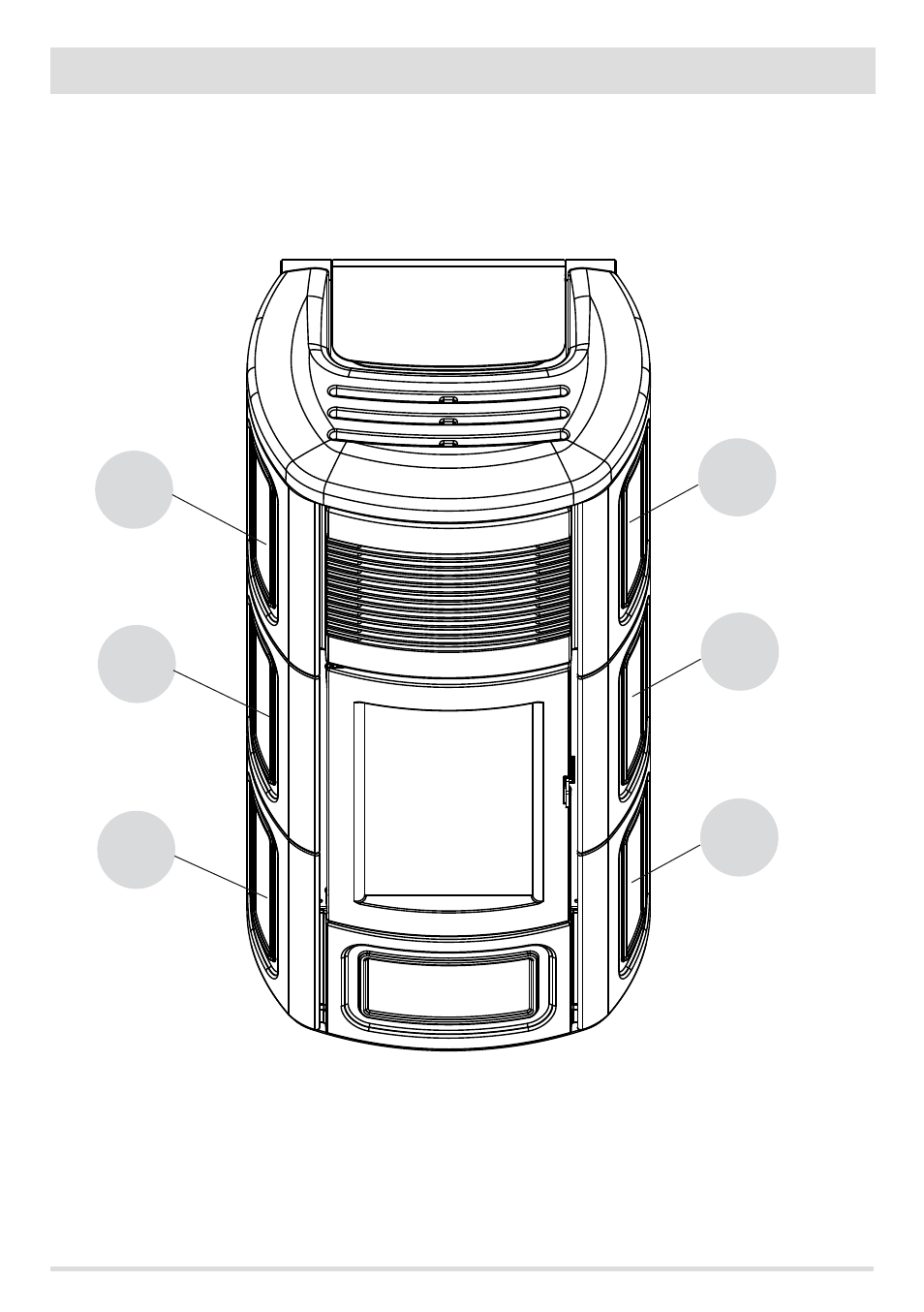

Le ceramiche nella parte interna hanno delle sigle necessarie per il corretto posizionamento. Come si vede dall’immagine sotto sul lato
destro sono chiamate D1/D2/D3 e sul lato sinistro S1/S2/S3 da posizionare dal basso verso l’alto.
Prendere in considerazione anche le eventuali regolazioni da fare alla struttura spiegate nelle pagine successive.
