5-MONTAGGIO STUFA SUITE/CLUB
Servizio Tecnico - Diritti riservati - Riproduzione vietata
Parti elettriche in tensione:alimentare il prodotto solo dopo aver completato il suo assemblaggio.

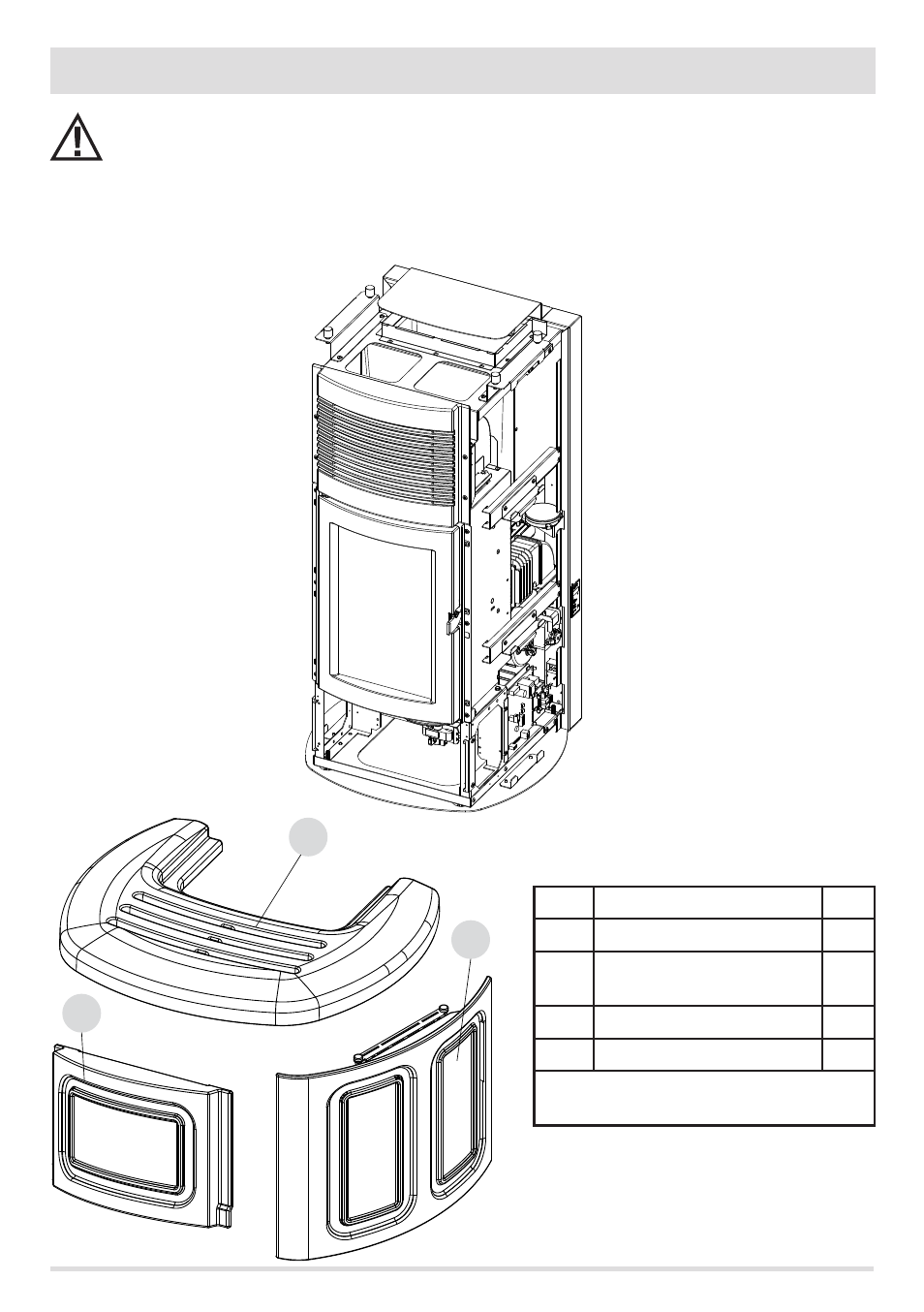

Le stufe Suite e Club alla consegna si presentano senza il rivestimento in ceramica, come nell’immagine sotto.
Prendere la scatola con le ceramiche (figura in basso) e prepararle per il montaggio. Le ceramiche sono già completamente assemblate
(ceramiche e staffe per il montaggio) e devono essere montate come da schema allegato alla pagina “Montaggio pannelli laterali”.
Le ceramiche sono delicate quindi
maneggiare con cura.
POS.
DESCRIZIONE
N.
A
TOP IN CERAMICA
1
B
PANNELLO INFERIORE IN
CERAMICA
2
C*
PANNELLO LATERALE IN CERAMICA 6
FELTRINI
8
IN FIGURA CERAMICHE STUFA SUITE (PER CERAMICA
CLUB CAMBIA IL DECORO)
C* = A SECONDA DELLA DISPOSIZIONE LE
CERAMICHE SI CHIAMERANNO D1/D2/D3 E S1/
S2/S3
