Montaggio del supporto
I-41

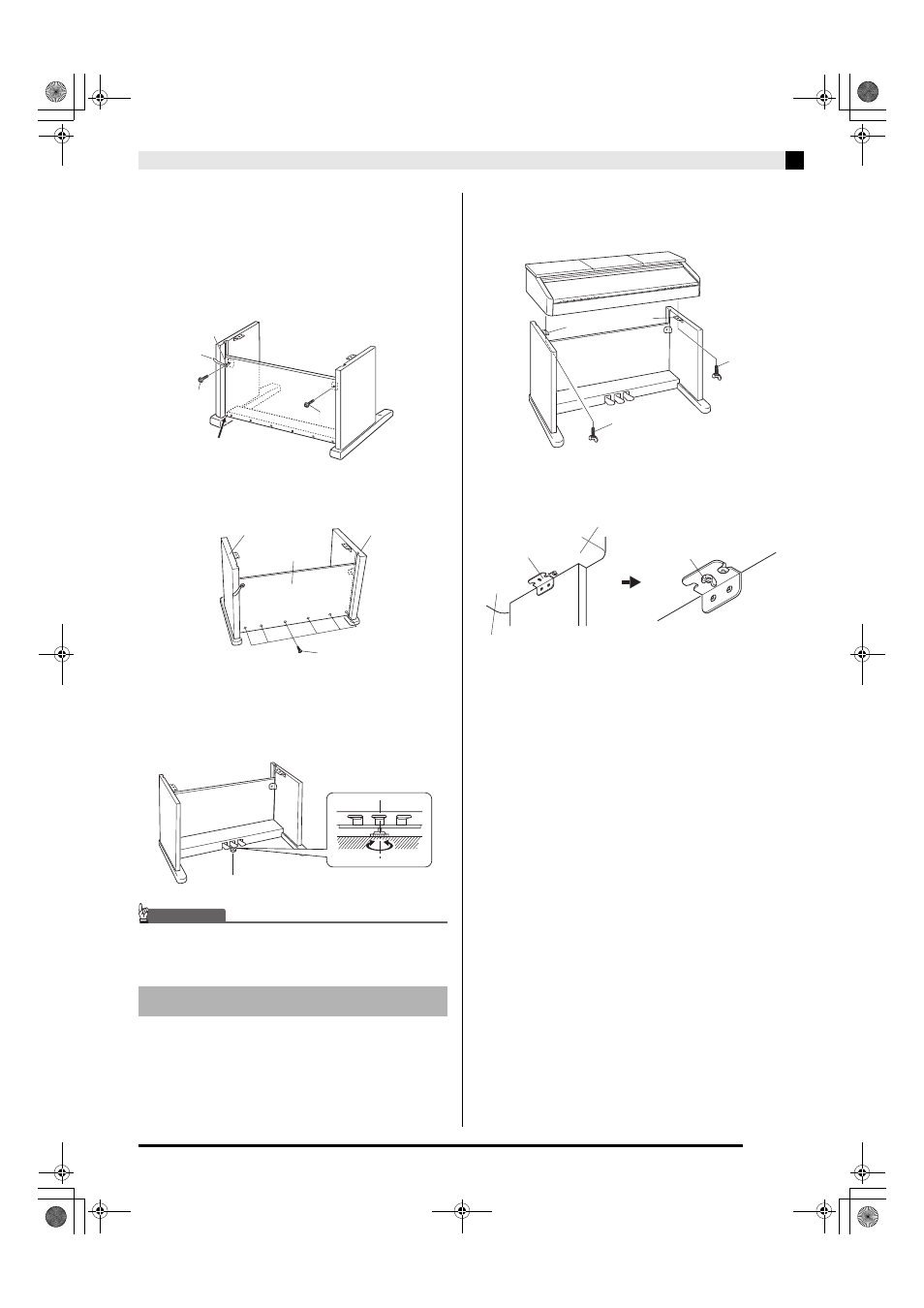

3.
Serrare per primo i lati del pannello posteriore
con le due viti I a sinistra e a destra.
•
Alla posizione 4, togliere il fermaglio G sulla vite I
prima di installare la vite.
•
Con il pannello posteriore C appoggiato sopra i piedi
5
dei pannelli laterali A e B, premere il pannello
posteriore contro la traversa D quando si installano le
viti I.
4.
Successivamente, serrare il fondo del
pannello posteriore C con le sei viti F.
5.
Regolare la vite per la regolazione di altezza
6 per fornire un supporto in modo che la
traversa D non si inclini verso il basso
quando si premono i pedali.
IMPORTANTE!
• Premendo i pedali senza regolare la vite per la
regolazione di altezza 6, si possono provocare danni alla
traversa D. Assicurarsi sempre di regolare la vite per la
regolazione di altezza 6 prima di azionare i pedali.
6.
Montare il piano sul supporto.
•
Usare i bulloni a farfalla H per serrare il piano al
supporto.
•
Dopo essersi assicurati che le viti sul fondo del piano
si aggancino nei ritagli sulle staffe del supporto 7,
serrare il piano con i bulloni a farfalla H.
•
I bulloni a farfalla mantengono il piano in posizione,
evitando che scivoli fuori del supporto. Non usare
mai il piano senza i bulloni a farfalla installati.
1.
Orientando la spina dei pedali come mostrato
nell’illustrazione, inserirla nel connettore per i
pedali posto sul fondo del piano.
5
I
I
4
G
C
F
A
B
(Retro)
6
7
H
H
7
H
7
Retro
Davanti
Per collegare i cavi
