I-40

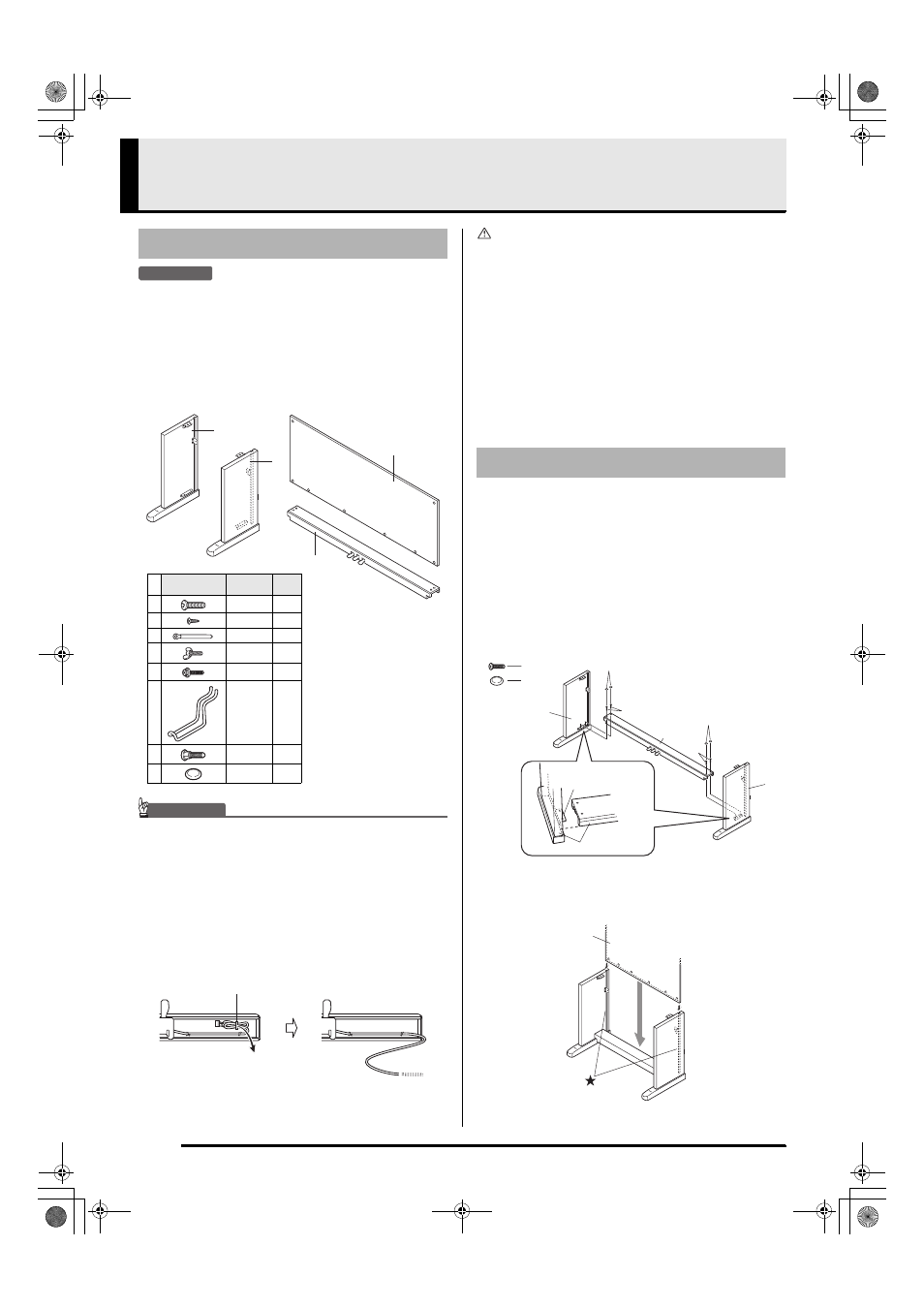

Montaggio del supporto

PREPARATIVI

Prima di iniziare il montaggio, controllare per accertarsi
che siano presenti tutti i componenti mostrati sotto. Le
viti si trovano in una busta di plastica all’interno del
materiale di imballaggio di polistirolo espanso.

• Questo supporto non include alcuno degli attrezzi

necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.

IMPORTANTE!

• Se qualche parte risulta mancante o danneggiata,

rivolgersi al servizio di assistenza CASIO della vostra
zona.

• Notare cha l’uso di qualsiasi parte o componente non

autorizzato può provocare danni al supporto e/o al piano
digitale.

z Prima di iniziare il montaggio del supporto,

slacciare la cinghietta

1

che lega il cavo del pedale

sul retro della traversa

D

, ed estendere il cavo.

ATTENZIONE

• Questo supporto deve essere assemblato da due persone

assieme.

• Questo supporto deve essere assemblato su una

superficie piana.

• Non rimuovere il nastro che fissa il coperchio della

tastiera in posizione fino a quando il montaggio non è
stato completato. La rimozione del nastro può causare
l’apertura e la chiusura del coperchio della tastiera
durante il montaggio, con il conseguente rischio di
lesioni alle mani e alle dita.

• Fare attenzione a non schiacciarsi le dita tra i vari

componenti quando si assemblano.

1.

Applicare i pannelli laterali A e B alla
traversa D. Fissare i pannelli laterali usando
le quattro viti E.

Quando si installa la parte 2, slittare le staffe 3 nelle
fessure in entrambi i teminali della traversa D. Se le
staffe 3 non vengono inserite fino in fondo nei
terminali della traversa D, le viti E non potranno
essere inserite nei fori per le viti delle staffe 3, che
potrebbero danneggiarne così le filettature.

Coprire le teste delle viti con i coperchi L.

2.

Slittare il pannello posteriore C nelle
scanalature dei pannelli laterali (



).

Disimballaggio

A

B

C

D

Parte

Dimensioni

(mm)

Q.tà

E

6 × 20

4

F

3,5 × 16

6

G

1

H

6 × 14

2

I

4 × 16

2

J

1

K

6 × 20

1

L

4

1

Per assemblare il supporto

3

2

A

E

E

D

E

B

L

L

L

C
