SMA Solar Technology AG 6 Relè esterno per il monitoraggio di rete
Manuale d’uso SC4-63HE-BE-BIT103280 65

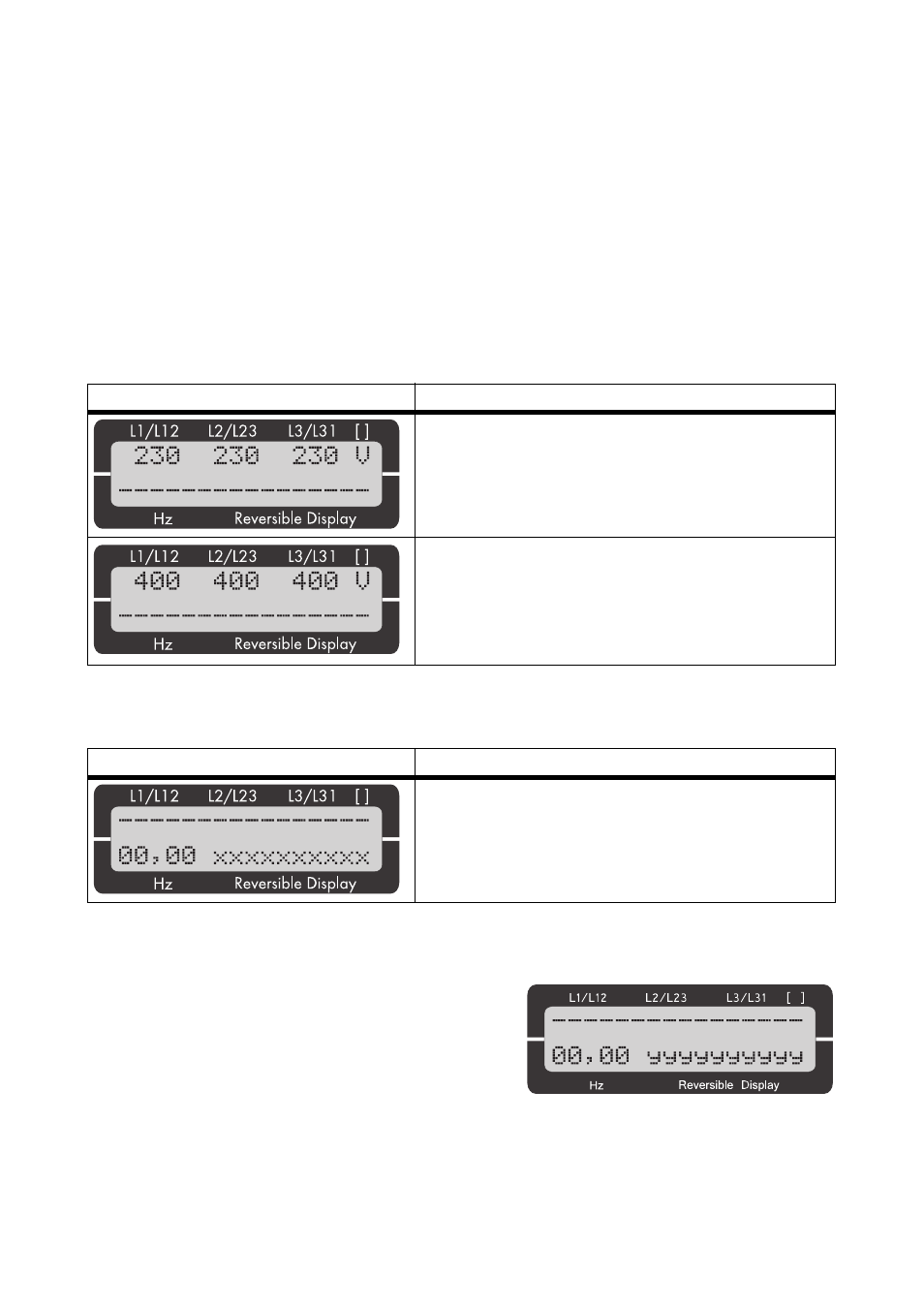

6.2 Indicazioni sul display
A seconda della modalità impostata vengono visualizzate le seguenti informazioni:
Visualizzazione nel modo automatico, riga superiore: valori di misura
Con il tasto [Display ↓ ] è possibile spostarsi attraverso la prima riga visualizzata.
Visualizzazione nel modo automatico, riga inferiore: valori di misura
Con il tasto [Menu] è possibile spostarsi attraverso la riga in basso dei messaggi visualizzati.
Visualizzazione nel modo automatico, riga inferiore: visualizzazione allarme
Con il tasto [Menu] è possibile spostarsi attraverso tutti i messaggi di allarme visualizzate.
I messaggi di allarme vengono riprodotte nella riga
inferiore del display riprodotto a lato.
Modo automatico Visualizzazione delle grandezze d'esercizio
Modalità configurazione Visualizzazione dei singoli parametri
Testo sul display Descrizione
Il LED "Stella" è acceso e il LED "Triangolo" è spento.
Vengono visualizzate le tensioni stellate
(U
L1-N,
U
L2-N
e U
L3-N
) della rete a 4 conduttori.
Il LED "Stella" è spento e il LED "Triangolo" è acceso.
Vengono visualizzate le tensioni di linea
(U
L1-L2
, U
L2-L3
e U
L3-L1
) della rete a tre conduttori.
Testo sul display Descrizione
Nella riga inferiore a sinistra viene visualizzata la
frequenza [Hz].
