3 Descrizione del prodotto SMA Solar Technology AG
26 SC4-63HE-BE-BIT103280 Manuale d’uso
Tramite il Soft Grounding l'isolamento viene monitorato mediante una misurazione della tensione
effettuata tra il polo messo a terra e il collegamento PE. A tale scopo il software analizza la tensione
CC "V
PV
+ verso PE“ in caso di messa a terra sul polo positivo, oppure "V
PV
‒ verso PE" in caso di
messa a terra sull polo negativo.
Se l'entità della tensione misurata supera un valore soglia, la messa a terra del campo FV viene
annullata e la corrente di guasto viene interrotta. Il valore soglia è impostabile.
Quando si verifica un guasto di Soft Grounding è necessario che tecnici abilitati verifichino
l'isolamento ed eventualmente riparino il guasto. La protezione di isolamento deve essere
nuovamente attivata tramite il tasto Reset posto sull'apparecchio.
3.8.5 Apparecchio di monitoraggio dell'isolamento
L'apparecchio di monitoraggio dell'isolamento controlla la resistenza di isolamento dell'inverter.
L'utente può adeguare il monitoraggio ai moduli FV utilizzati nel proprio impianto.

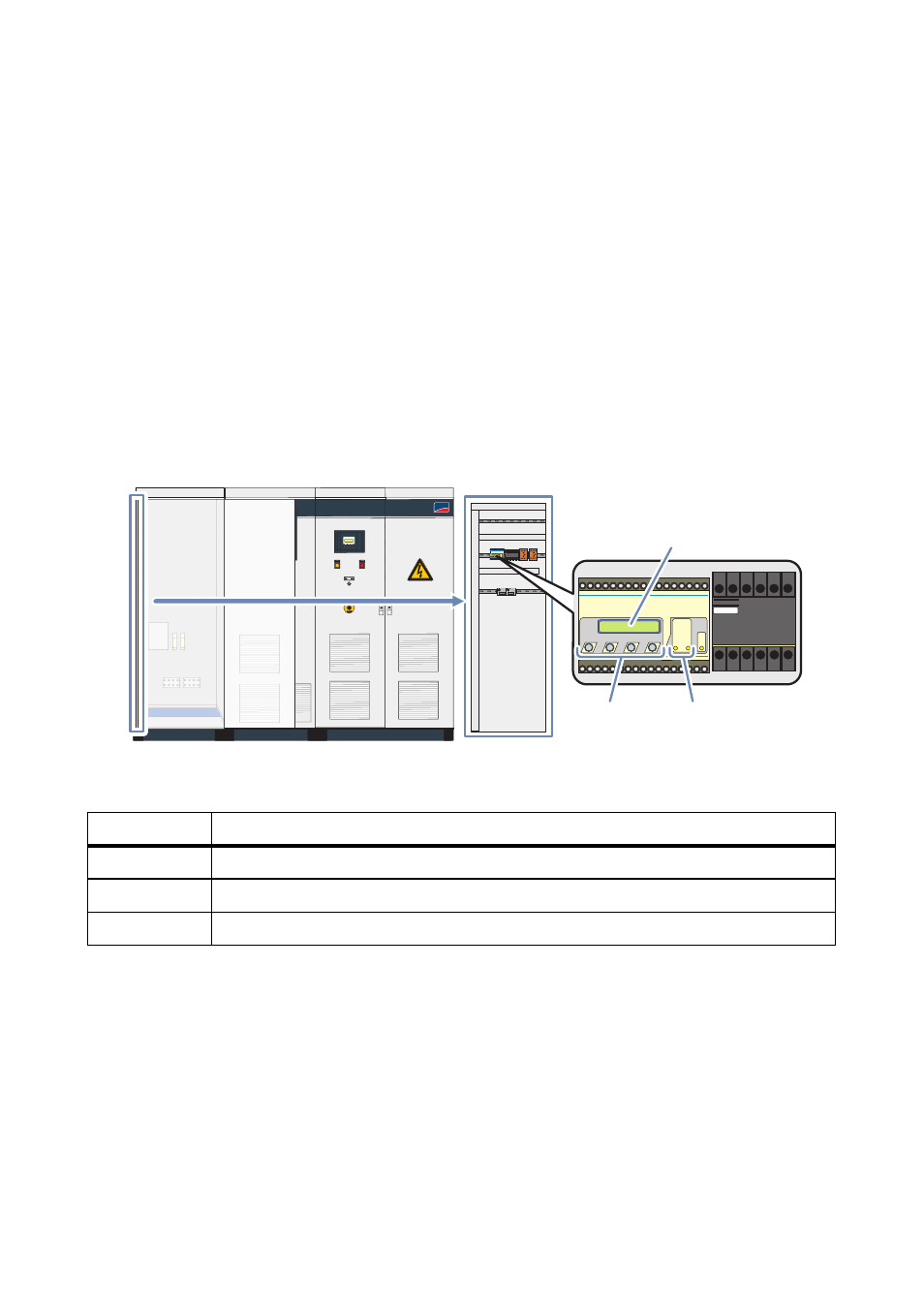

Figura 11: Monitoraggio dell'isolamento ISO-PV-3 in Sunny Central
Nell'apparecchio di monitoraggio dell'isolamento sono integrati un circuito di misura e un relè con
deviatore.
Il monitoraggio dell'isolamento viene collegato tra la tensione FV e il conduttore di protezione PE. Se
si verifica un guasto di isolamento il circuito di misura viene chiuso. Se il valore di attivazione ALARM1
viene superato, detto circuito di misura genera un allarme e il LED1 si accende.
Se il valore di attivazione ALARM2 viene superato, detto circuito di misura emette una segnalazione
di guasto e l'inverter si disinserisce. Il LED2 si accende.
Oggetto Descrizione
A Display
B Tasti di comando
C LED
SMA
INFO TEST RESET MENU
U2-F10
INFO TEST RESET MENU
U2-F10
C B
A
SUNNY CENTRAL 630HE
