Collegamento elettrico SMA Solar Technology AG
40 SB20HF-30HF-IA-it-32 Istruzioni per l’installazione

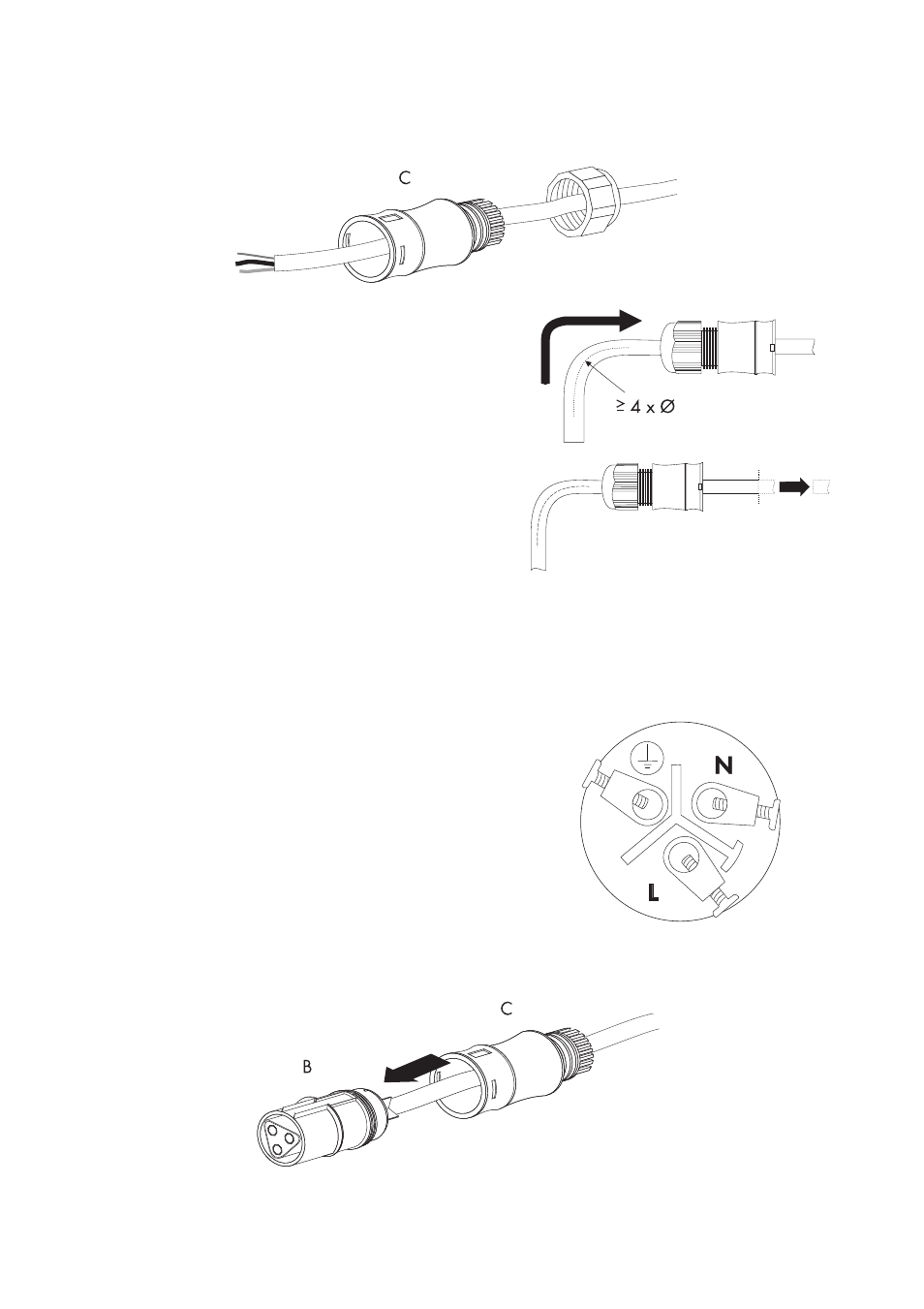

6. Condurre la bussola filettata (C) con guarnizione ad anello lungo la linea CA.
7. Se necessario per il collegamento, piegare la linea
CA. Il raggio di curvatura deve corrispondere ad
almeno il quadruplo della sezione di linea.
8. Accorciare la linea CA.
9. Togliere ca. 30 mm di guaina dalla linea CA.
10. Accorciare la fase L e il conduttore neutro N di 4 mm - 5 mm.
Il conduttore di protezione PE deve essere più lungo dei conduttori di collegamento di N e L.
11. Spelare i fili della linea CA di 8 mm.
12. Infilare il conduttore di protezione PE (verde-giallo)
nel morsetto a vite con l'indicazione della messa a
terra sulla bussola d'attacco e serrare la vite.
13. Infilare il conduttore neutro N (blu) nel morsetto a
vite N sulla bussola d'attacco e serrare la vite.
14. Infilare la fase L (marrone o nero) nel morsetto a
vite L sulla bussola d'attacco e serrare la vite.
15. Controllare che i fili siano fissati saldamente.
16. Premere la bussola filettata (C) sulla bussola
d'attacco (B) finché non scatta in posizione.
