5.4 Montaggio del Quick Module
1. Disinserire l'inverter sul lato CA e CC come descritto nel capitolo 8 ”Scollegamento
dell'inverter” (Pagina 59).
2. Verificare che l'inverter sia assicurato contro il ribaltamento con l'elemento di collegamento,
come descritto nel capitolo 4.3 ”Montaggio dell'inverter con supporto da parete” (Pagina 17).

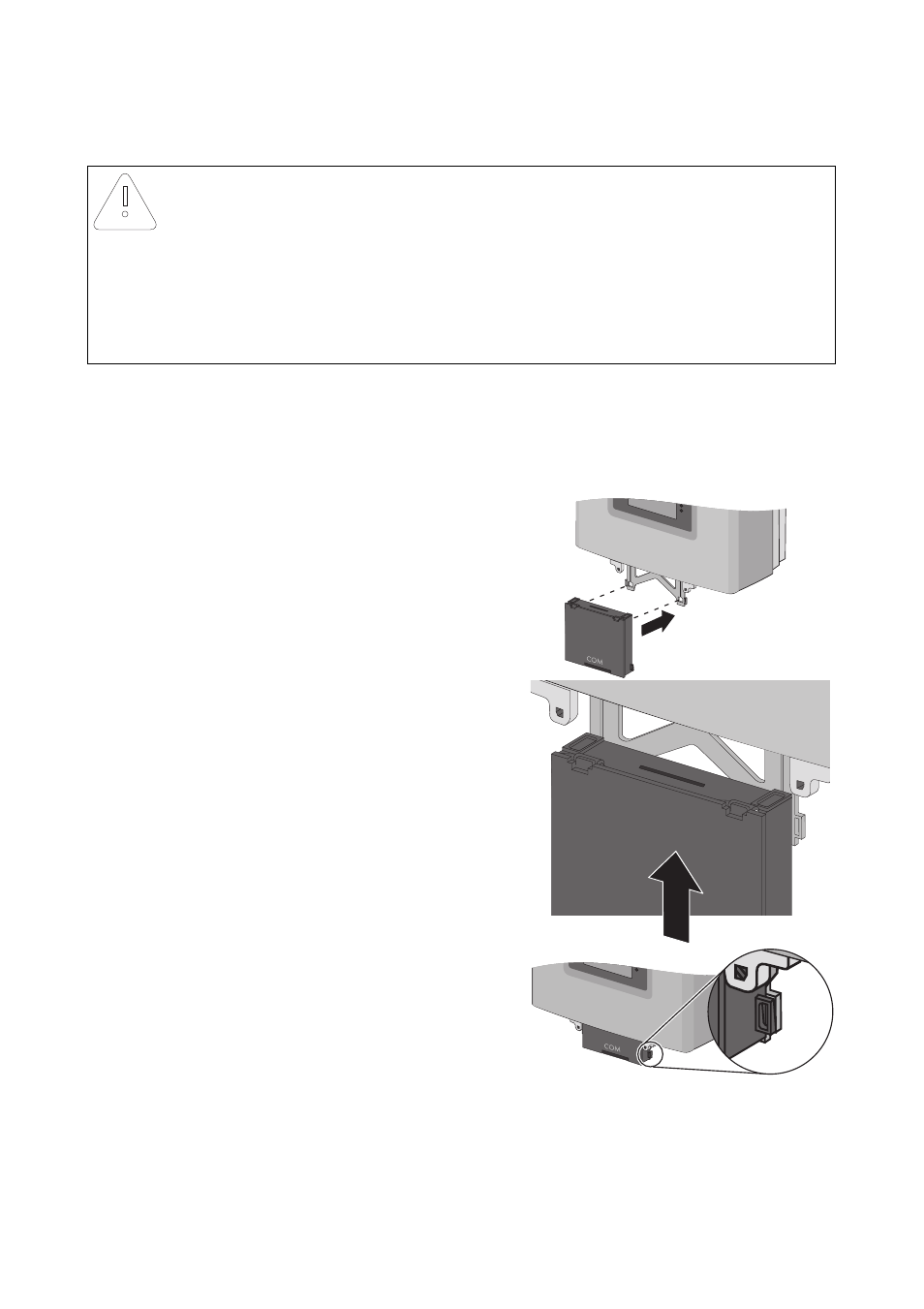

3. Inserire il Quick Module nei fori previsti del
supporto.
4. Spingere in alto il Quick Module nella scanalatura
di guida finché non si innesta.
5. Controllare che il Quick Module sia ben fisso in
sede. Gli occhielli di sicurezza del Quick Module e
del supporto devono combaciare perfettamente.
☑ Il Quick Module è montato.
AVVISO
Danneggiamento del Quick Module in seguito a montaggio non appropriato
nell'inverter.
Un montaggio non appropriato nell'inverter può comportare danni al Quick Module.
• Prima di montarlo, verificare che il Quick Module non presenti danni visibili
all'esterno.
• Montare il Quick Module con cautela, come descritto qui di seguito.
