8 Dismissione SMA Solar Technology AG
22 MeteoStation-IA-IIT122210 Istruzioni per l’installazione
8 Dismissione
8.1 Smontaggio di Meteo Station
Ulteriori utensili necessari (non compresi nella fornitura):
☐ Chiave metrica da 13
1. Togliere la tensione all'alimentatore (v. istruzioni di montaggio fornite da Phoenix Contact).
2. Allentare i 2 dadi sulla staffa di fissaggio di Meteo Station.
3. Spingere Meteo Station verso l'alto e sfilarla dall'estremità del palo.
4. Allentare l'anello filettato ed estrarre il cavo di collegamento da Meteo Station.
8.2 Smontaggio del sensore di temperatura del modulo
1. Staccare i 2 conduttori del sensore di temperatura del modulo dalla morsettiera.
8.3 Smontaggio di morsettiera e alimentatore

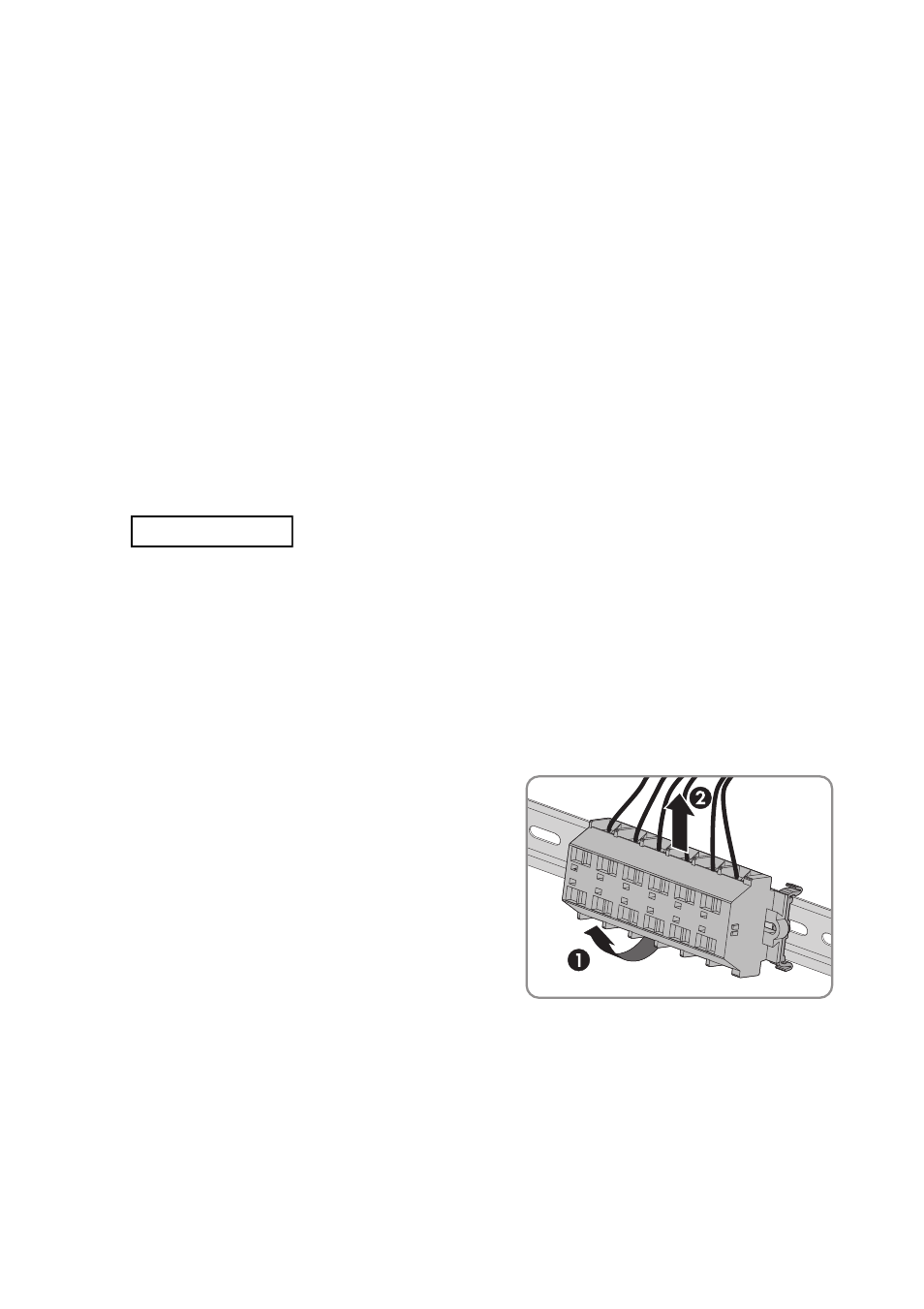

1. Staccare la morsettiera sul lato inferiore della guida
DIN esercitando una pressione verso il basso e
facendola ruotare in avanti.
2. Dopo aver staccato la parte inferiore, sfilare la
morsettiera dalla guida DIN tirandola verso l'alto.
3. Rimuovere l'alimentatore dalla guida DIN (v. istruzioni di montaggio dell'alimentatore Phoenix
Contact).
2. "77*40
Danneggiamento del modulo FV in caso di rimozione del sensore di temperatura del
modulo
Una volta incollati, i sensori non possono più essere rimossi poiché altrimenti si potrebbe
danneggiare il modulo FV. Il sensore di temperatura del modulo non può essere riutilizzato.
• Tagliare il cavo del sensore direttamente all'altezza del sensore stesso.
