6 Messa in servizio SMA Solar Technology AG
18 MeteoStation-IA-IIT122210 Istruzioni per l’installazione
6 Messa in servizio

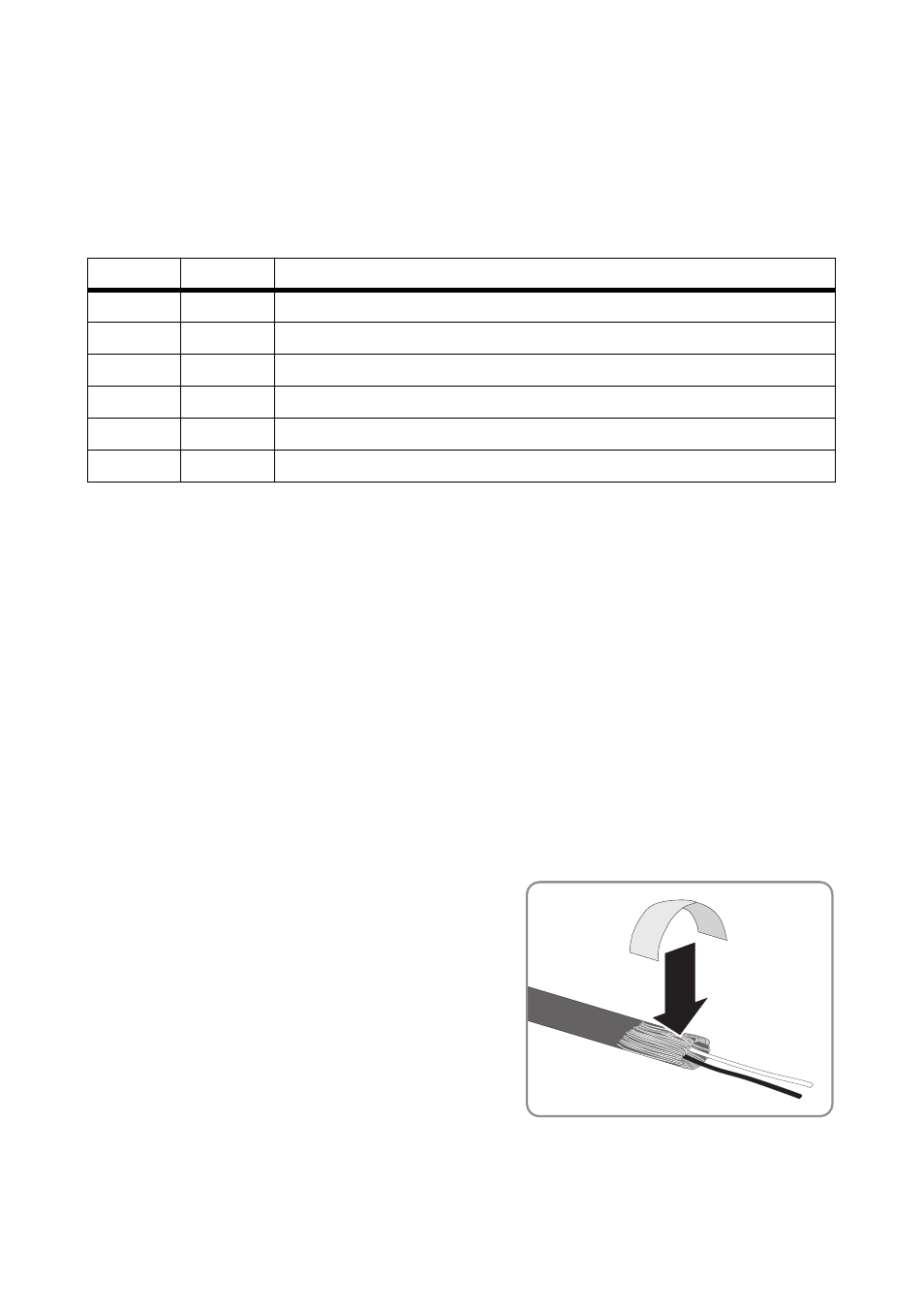

6.1 Assegnazione dei collegamenti del cavo di collegamento
preconfezionato
Alla consegna i pin da 1 a 4 sono già collegati alla morsettiera. Fra i pin 3 e 4 è collegata una
resistenza terminale. I pin 5 e 6 sono collegati con i 2 conduttori del sensore di temperatura del
modulo; l'ordine in questo caso è indifferente.
6.2 Collegamento di Meteo Station al bus di comunicazione RS485
Presupposto:
☐ Il cavo RS485 deve essere collegato al nodo del bus RS485 (v. istruzioni del nodo del bus).
☐ Rispettare la terminazione preconfezionata di Meteo Station tramite resistenza terminale
(per dettagli sulla struttura del bus di comunicazione RS485 consultare la descrizione tecnica
"RS485-Sistema di cablaggio").
1. Rimuovere 8 in. (200 mm) di guaina del cavo RS485.
2. Accorciare la schermatura del cavo a
1
⁄
2
in. (15 mm).
3. Accorciare i conduttori non necessari fino alla guaina del cavo (per informazioni su assegnazione
dei collegamenti e cablaggio v. la descrizione tecnica "RS485-Sistema di cablaggio").
4. Rovesciare la schermatura del cavo all'indietro e
avvolgerla con foglio adesivo conduttivo.
5. Collegare il cavo RS485 con la staffa di fissaggio per cavi schermati del cavo di collegamento.
Durante tale operazione, accertarsi che il foglio adesivo conduttivo crei un contatto elettrico
con la staffa di fissaggio per cavi schermati.
N. pin Colore Denominazione segnale
1 Bianco Massa (GND)
2 Marrone Tensione di alimentazione positiva (+12 V)
3 Verde RS485 (D + )
4 Giallo RS485 (D − )
5 Grigio Sensore di temperatura del modulo
6 Rosa Sensore di temperatura del modulo
