SMA Solar Technology AG Descrizione del prodotto
Istruzioni per l’installazione SWebBox20-IA-it-12 17

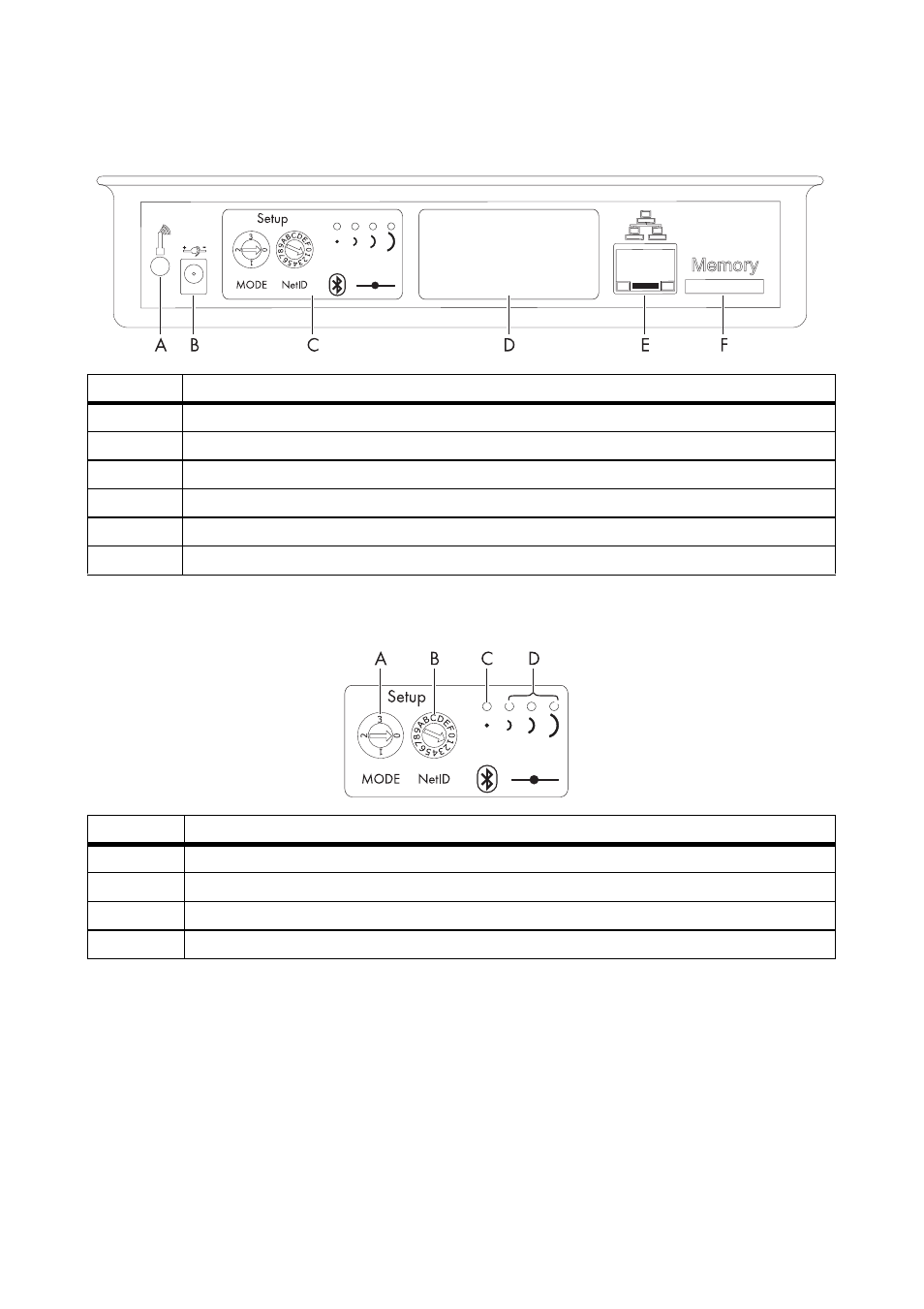

4.4 Panoramica sui punti di collegamento
4.5 Panoramica modulo Bluetooth
Posizione Denominazione
A
Attacco per il cavo dell'antenna GSM (non assegnato)
B Collegamento per l'alimentatore a spina
C Modulo Bluetooth
D Alloggiamento moduli (non assegnato)
E Collegamento di rete per Ethernet 10 / 100 Mbit.
F Alloggiamento scheda SD
Posizione Denominazione
A
Selettore rotativo "MODE"
B Selettore rotativo "NetID"
C LED Bluetooth (blu)
D Indicatori di collegamento (non assegnati)
