SI-SYSCAN-MO-02-IXX121010 | IM02-SI-SYSCAN | Version / Versione / Έκδοση 1.0

SMA Solar Technology AG

Jeu d’équipement ultérieur

SI-SYSCAN-NR

Instructions de montage

Champ d’application
Ce document s’applique au jeu d’équipement ultérieur

SI-SYSCAN-NR.

Groupe cible
Ce document s’adresse à un personnel qualifié. Les

opérations décrites dans ce document doivent être

réalisées uniquement par des personnes possédant les

qualifications suivantes :
• Formation concernant les réseaux en site isolé de

SMA Solar Technology AG

• Formation en relation avec les dangers et les ris-

ques associés à l’installation et à l’utilisation des

équipements électriques et des batteries

• Formation à l’installation et la mise en service des

équipements électriques

• Connaissance et respect des normes et directives

applicables sur site

• Connaissance et respect des présents documents

avec toutes les consignes de sécurité

Nomenclature
Dans ce document, le Sunny Island est désigné par

« onduleur pour site isolé ».

Le jeu d’équipement ultérieur SI-SYSCAN-NR élargit

les interfaces de communication de l’onduleur pour

site isolé SI 8.0H/6.0H pour que les maîtres du Main

Cluster et des Extension Clusters puissent communi-

quer entre eux. La communication multicluster

s’effectue via un bus CAN. Tout autre usage peut

entraîner des dégâts matériels. Pour des raisons de

sécurité, il est strictement interdit d’apporter des modi-

fications au produit ou de monter des composants qui

ne sont pas expressément recommandés ni distribués

par SMA Solar Technology AG pour ce produit. Les

documents ci-joints font partie intégrante du produit.
• Veuillez lire et respecter les documents.
• Conservez les documents de sorte qu’ils soient ac-

cessibles à tout moment.

Vérifiez si la livraison est complète et ne présente pas

de dommages apparents. En cas de livraison

incomplète ou de dommages, contactez votre reven-

deur.
• 1 x SI-SYSCAN-BG1
• 1 x câble de communication jaune RJ45, 5 m
• 1 x résistance de terminaison, enfichée en usine

dans le SI-SYSCAN.BG1

• 1 vis
• 1 x instructions de montage

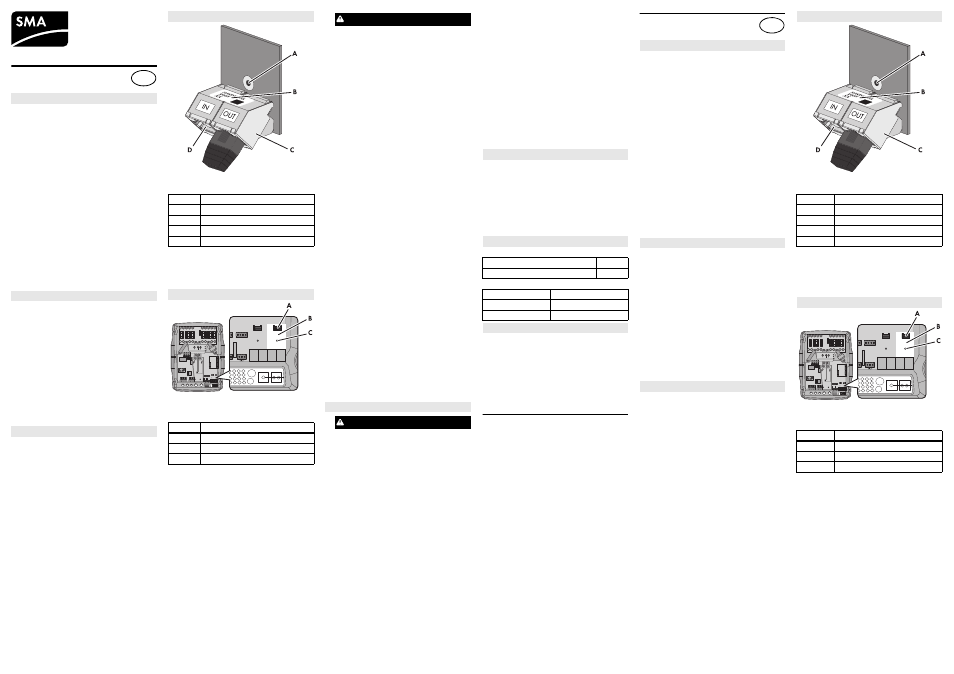

Figure 1:

Structure du SI-SYSCAN.BG1

Les données figurant sur la plaque signalétique assu-

rent une utilisation sûre du SI-SYSCAN.BG1 et sont

nécessaire et sont nécessaires en cas de questions au

Service en Ligne de SMA. La plaque signalétique doit

figurer en permanence sur le SI-SYSCAN.BG1.

Figure 2:

Lieu de montage et raccordement du
SI-SYSCAN.BG1

3. Vissez le SI-SYSCAN.BG1 sur l’entretoise avec

précaution, à l'aide de la vis (couple de serrage :

0,5 Nm).

4. Raccordez la communication multicluster (voir ins-

tructions d’installation de l’onduleur pour site

isolé).

3. Refermez l’onduleur pour site isolé. Assurez-vous

que toutes les ouvertures de boîtier non utilisées

pour les câbles de communication RJ45 sont

fermées à l’aide des manchons support de câble

(voir instructions d’installation de l’onduleur pour

site isolé).

• Éliminez le SI-SYSCAN.BG1 selon les prescriptions

d’élimination en vigueur sur site relatives aux

déchets

d’équipements

électriques

et

électroniques.

ou
Retournez le SI-SYSCAN.BG1 à vos frais à la

SMA Solar Technology AG. À cette occasion,

mentionnez « ZUR ENTSORGUNG » (pour

élimination) sur l’emballage.

Communication

Caractéristiques générales

SMA France S.A.S.
Le Parc Technologique de Lyon
240 Allée Jacques Monod - Bât. M2
69791 Saint Priest cedex
www.SMA-France.com

Service en Ligne de SMA

Les informations contenues dans ce document sont la propriété de

SMA Solar Technology AG. Toute reproduction complète ou partielle

de ces informations doit être soumise à l’accord écrit de SMA Solar

Technology AG. Une reproduction interne destinée à l’évaluation du

produit ou à son utilisation conforme est autorisée et ne requiert aucun

accord de notre part.

Marques déposées

Toutes les marques déposées sont reconnues, y compris dans les cas

où elles ne sont pas explicitement signalisées comme telles. L’absence

de l‘emblème de la marque ne signifie pas qu’un produit ou une

marque puisse être librement commercialisé.
La marque verbale et les logos Bluetooth

®

sont des marques

déposées de la société Bluetooth SIG, Inc. et toute utilisation de ces

marques par la société SMA Solar Technology AG s’effectue sous

licence.
© 2004 à 2012 SMA Solar Technology AG. Tous droits réservés.

Kit di espansione

SI-SYSCAN-NR

Istruzioni di montaggio

Ambito di validità
Il presente documento è valido per il kit di espansione

SI-SYSCAN-NR.

Destinatari
Il presente documento è destinato ai tecnici specializ-

zati. Le operazioni descritte nel presente documento

devono essere eseguite esclusivamente da personale

in possesso delle seguenti qualifiche:
• Corso di formazione per sistemi ad isola di

SMA Solar Technology AG

• Corso di formazione sui pericoli e i rischi durante

l'installazione e l'uso di apparecchiature elettriche

e batterie

• Formazione relativa all'installazione e alla messa

in servizio di apparecchi elettrici

• Conoscenza e rispetto delle norme e direttive in vi-

gore sul posto

• Conoscenza e rispetto dei presenti documenti,

comprese tutte le avvertenze di sicurezza

Nomenclatura
Nel presente documento, Sunny Island viene definito

come inverter di rete ad isola.

Con il kit di espansione SI-SYSCAN-NR è possibile ag-

giungere alle interfacce di comunicazione dell'inverter

di rete ad isola SI 8.0H / 6.0H la comunicazione

Multicluster. In questo modo, i master del cluster prin-

cipale e dei cluster secondari possono comunicare tra

di loro. La comunicazione Multicluster avviene tramite

un bus CAN. Un impiego diverso può provocare dan-

ni materiali. Per motivi di sicurezza è fatto divieto di

modificare il prodotto o di montare componenti non

espressamente raccomandati o distribuiti da SMA

Solar Technology AG per questo prodotto. La docu-

mentazione in allegato è parte integrante del prodot-

to.
• Leggere e rispettare la documentazione.
• Custodire la documentazione in un luogo sempre

accessibile.

Controllare che la fornitura sia completa e non presen-

ti danni visibili all'esterno. In caso di contenuto della

fornitura incompleto o danneggiato rivolgersi al pro-

prio rivenditore specializzato.
• 1 SI-SYSCAN.BG1
• 1 cavo dati RJ45 giallo, 5 m
• 1 resistenza terminale, inserita di fabbrica in

SI-SY-SCAN.BG1

• 1 vite
• 1 manuale di istruzioni di montaggio

Figura 1:

Montaggio di SI-SYSCAN.BG1

Le indicazioni sulla targhetta d'identificazione contri-

buiscono a un utilizzo sicuro di SI-SYSCAN.BG1, oltre

a fornire una migliore base di comunicazione con il

Servizio di assistenza tecnica SMA. La targhetta

d'identificazione deve essere applicata permanente-

mente su SI-SYSCAN.BG1.

Figura 2:

Luogo di montaggio e collegamento di
SI-SYSCAN.BG1

Remarques relatives à ce document

Utilisation conforme

Contenu de la livraison

FR

Description du produit

Position Description
A

Trou de fixation

B

Plaque signalétique

C

Embase SysCanOut

D

Embase SysCanIn

Installation du SI-SYSCAN.BG1

Position Description
A

Connecteur

B

Port interface pour SISysCan

C

Entretoise

1.

AVERTISSEMENT

Danger de mort dû à de hautes tensions
Des tensions élevées sont présentes dans le

réseau en site isolé et dans l’onduleur pour site

isolé. L’onduleur pour site isolé peut se remettre en

marche de manière autonome à partir du mode

veille.
• Désactivez et mettez hors tension les compo-

sants dans l’ordre suivant :
– Onduleur pour site isolé
– Tous les appareils consommateur, sources

AC, sources d’énergie externes et sources

DC

– Les disjoncteurs miniatures pour les sources

AC et les sources d’énergie externes dans

les sous-distributions

– Interrupteur-sectionneur de la BatFuse

• Protégez l’appareil contre une remise en mar-

che involontaire.

• Ouvrez le couvercle du boîtier de l’onduleur

pour site isolé et vérifiez que l’interface est bien

hors tension.

• Mettez à la terre et court-circuitez le conduc-

teur AC.

• Recouvrez ou blindez les éléments se trouvant

sous tension.

2. PRUDENCE

Risque de destruction du SI-SYSCAN.BG1 dû

à une installation non appropriée
• Reliez-vous à la terre avant de toucher un com-

posant.

• Alignez verticalement le SI-SYSCAN.BG1 sur

le port interface droit du SISysCan droit. Posi-

tionnez le trou de fixation au-dessus de

l’entretoise.

• Enfichez le SI-SYSCAN.BG1 sur le connecteur

en pressant légèrement dessus pour que les

broches du connecteur ne soient pas

endommagées.

Démontage du SI-COMSMA.BG1

1.

AVERTISSEMENT

Danger de mort dû à de hautes tensions
Des tensions élevées sont présentes dans le

réseau en site isolé et dans l’onduleur pour site

isolé. L’onduleur pour site isolé peut se remettre en

marche de manière autonome à partir du mode

veille.
• Désactivez et mettez hors tension les compo-

sants dans l’ordre suivant :
– Onduleur pour site isolé
– Tous les appareils consommateur, sources

AC, sources d’énergie externes et sources

DC

– Les disjoncteurs miniatures pour les sources

AC et les sources d’énergie externes dans

les sous-distributions

– Interrupteur-sectionneur de la BatFuse

• Protégez l’appareil contre une remise en mar-

che involontaire.

• Ouvrez le couvercle du boîtier de l’onduleur

pour site isolé et vérifiez que l’interface est bien

hors tension.

• Mettez à la terre et court-circuitez le conduc-

teur AC.

• Recouvrez ou blindez les éléments se trouvant

sous tension.

2. PRUDENCE

Risque de destruction du SI-SYSCAN.BG1 dû

à un démontage non approprié
• Reliez-vous à la terre avant de toucher un com-

posant.

• Retirez tous les câbles du SI-SYSCAN.BG1.
• Retirez la vis.
• Retirez le SI-SYSCAN.BG1 verticalement du

connecteur. Veillez à ne pas coincer le

SI-SYS-CAN.BG1.

Élimination du SI-SYSCAN.BG1

Données techniques

Interface de communication

CAN

Portée de communication maximale

50 m

Dimensions (L / H / P) 33 mm x 62 mm x 34 mm
Poids

23,8 g

Lieu de montage

SI 8.0H et SI 6.0H

Contact

Tél. :

+33 4 72 09 04 42

Fax :

+33 4 72 22 97 10

E‑Mail :

[email protected]

Indicazioni relative al presente documento

Utilizzo conforme

Contenuto della fornitura

IT

Descrizione del prodotto

Posizione Denominazione
A

Foro di fissaggio

B

Targhetta d'identificazione

C

Presa SysCanOut

D

Presa SysCanIn

Montaggio di SI-SYSCAN.BG1

Posizione Denominazione
A

Connettore di collegamento

B

Connettore dell'interfaccia SISysCan

C

Bullone distanziatore
