Se dopo circa 5 minuti viene visualizzato l’errore 3501 ‒ Insulation Failure, 3504 ‒ Insulation failure ignored o
3601 ‒ Warning insulation failure, significa che l’isolamento è difettoso. In questo caso l’isolamento deve essere
controllato da tecnici specializzati, eventualmente riparato ed è necessario tacitare l’errore.
Dispositivo di monitoraggio dell’isolamento utilizzato
Per il monitoraggio dell’isolamento viene utilizzato l’apparecchio A-ISOMETER iso-PV1685 della ditta Bender GmbH
und Co. KG.
10.2.3.6 Remote GFDI e dispositivo di monitoraggio dell’isolamento
Se è stata ordinata l’opzione “Remote GFDI e dispositivo di monitoraggio dell’isolamento” è possibile eliminare
automaticamente gli eventuali errori, disattivare brevemente la messa a terra del generatore FV e verificare
l’isolamento mediante il dispositivo di monitoraggio dell’isolamento integrato.

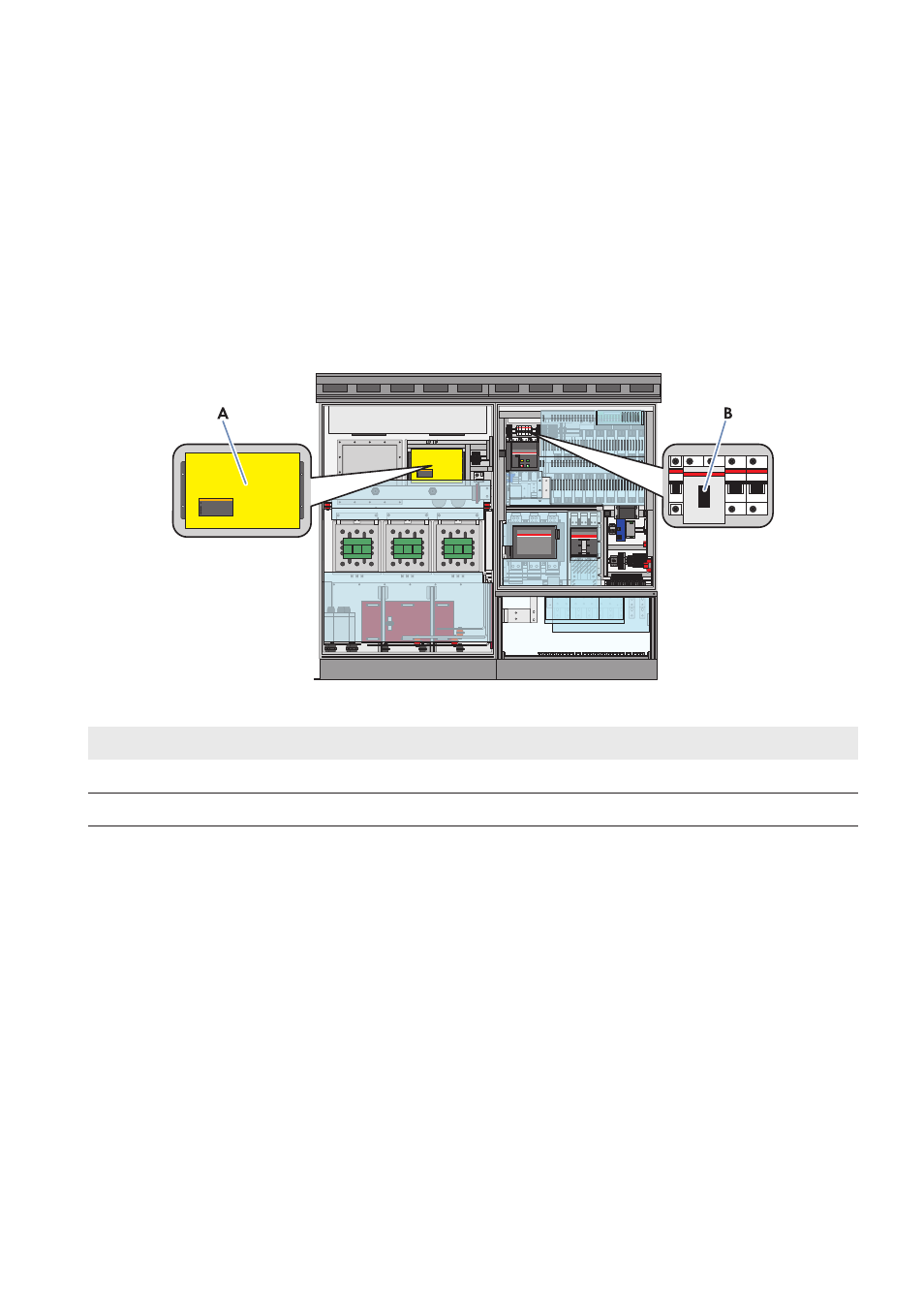

Figura 21: Remote GFDI e dispositivo di monitoraggio dell’isolamento
Posizione Denominazione
A Dispositivo di monitoraggio dell’isolamento
B Remote GFDI
Se Remote GFDI è chiuso, il generatore FV è messo a terra. In questa condizione non è possibile calcolare la
resistenza di isolamento. In caso di attivazione di Remote GFDI, si parte dal presupposto di un errore temporaneo e
Remote GFDI viene chiuso in modo motorizzato dopo un tempo di attesa. Per la chiusura del Remote GFDI scattato,
non è necessario alcun comando di attivazione dall’esterno. L’inverter passa nuovamente in modalità di immissione in
rete dopo un tempo di attesa.
In base all’impostazione di fabbrica dell’inverter, il software esegue fino a 3 tentativi di attivazione al giorno con
Remote GFDI.
Se Remote GFDI si attiva per diversi giorni consecutivi, il software parte dal presupposto che sussista un “errore di
isolamento permanente” e l’inverter non si rimette più in funzione. In questo caso l’isolamento deve essere controllato
da tecnici specializzati, eventualmente riparato ed è necessario tacitare l’errore.
Se Remote GFDI è aperto, la messa a terra è disattivata. In questa condizione il dispositivo di monitoraggio
dell’isolamento calcola continuamente la resistenza di isolamento. Nella condizione di funzionamento
“Funzionamento sotto carico MPP”, viene rilevata la resistenza d’isolamento dell’intero sistema, dal generatore FV al
trasformatore MT. Se l’inverter si trova nella condizione di funzionamento “Monitoraggio della rete”, viene rilevata
solo la resistenza di isolamento dal generatore FV all’inverter.
