4.4.3 Verifica della tensione CC
Pericolo di morte per archi voltaici causa errato collegamento dell’apparecchio di misurazione
Se i contatti dei punti di misurazione sono errati, può formarsi un arco voltaico. In caso di formazione di un arco
voltaico, sussiste il rischio di morte o di gravi lesioni.
• Selezionare un range di misurazione adeguato sull’apparecchio di misurazione.
• Indossare dispositivi di protezione individuale idonei durante qualsiasi intervento.
• Selezionare punti di misurazione corretti.
Danneggiamento dell’inverter causa tensioni CC troppo elevate
La tensione CC del generatore FV non deve essere superiore alla tensione massima dell’inverter.
• Accertarsi che la tensione non superi 1.000 V.
Procedura:
1. Misurare la tensione CC per ciascun ingresso e registrarla nel protocollo di messa in servizio. Utilizzare le
linguette di collegamento per CC+ e CC- come punti di prova.
2. Verificare se la tensione CC rientra nella tensione CC massima dell’inverter.
Se le tensioni CC divergono o se viene superata la tensione CC massima, accertarsi che il cablaggio dei moduli
FV sia stato eseguito in base allo schema elettrico.
3. Accertare la corretta polarità per ciascun ingresso.
4. Misurare la tensione CC verso terra per ciascun polo non messo a terra e registrarla nel protocollo di messa in
servizio. Utilizzare le linguette di collegamento del polo non messo a terra come punti di prova.
☑ La caduta di tensione è misurabile.
✖ La caduta di tensione non è misurabile?
È presente una dispersione verso terra.
• Eliminare la dispersione verso terra.
4.4.4 Inserimento della tensione di alimentazione e del dispositivo di
disconnessione CA

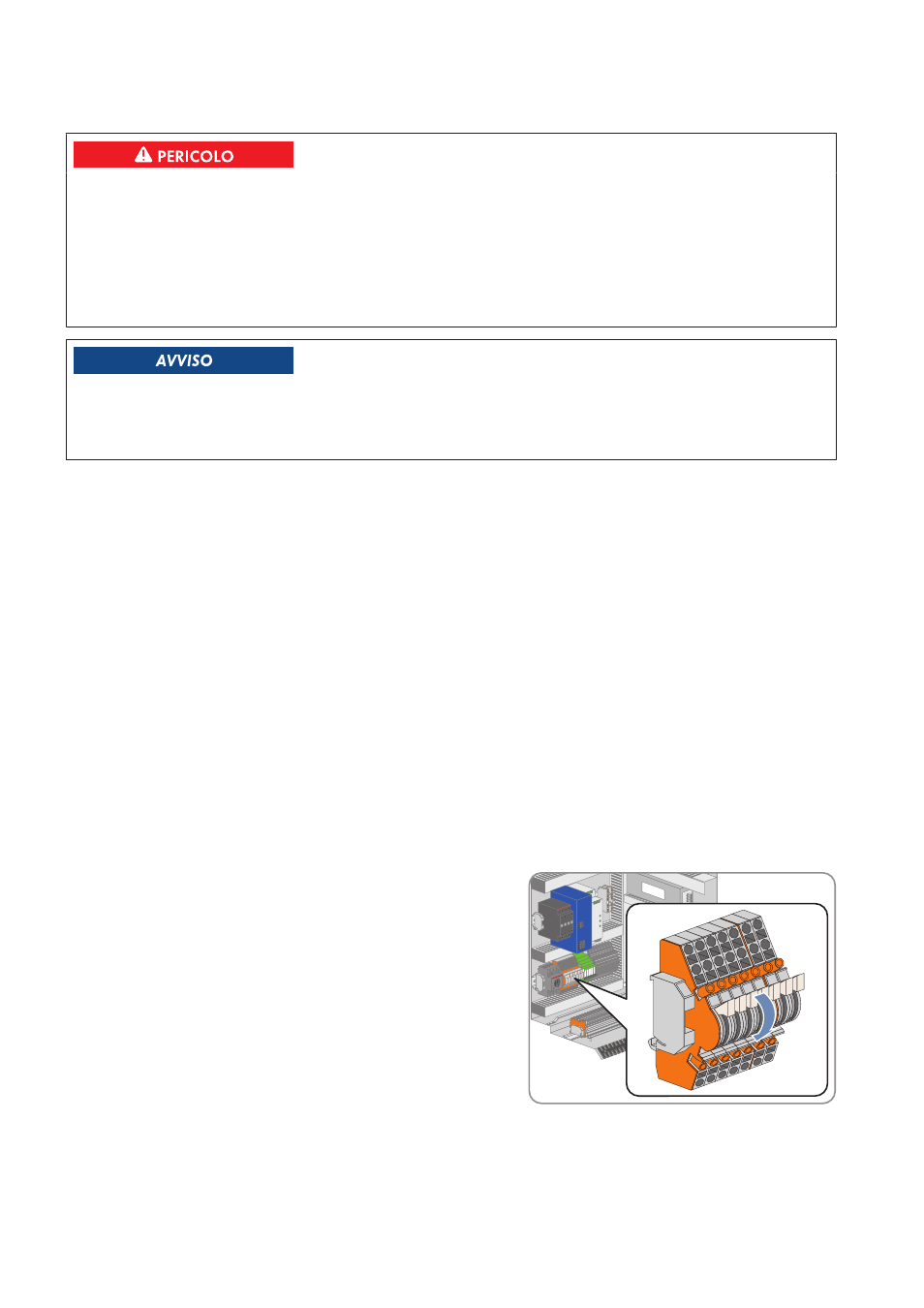

1. Chiudere i contatti di prova e di chiusura.
