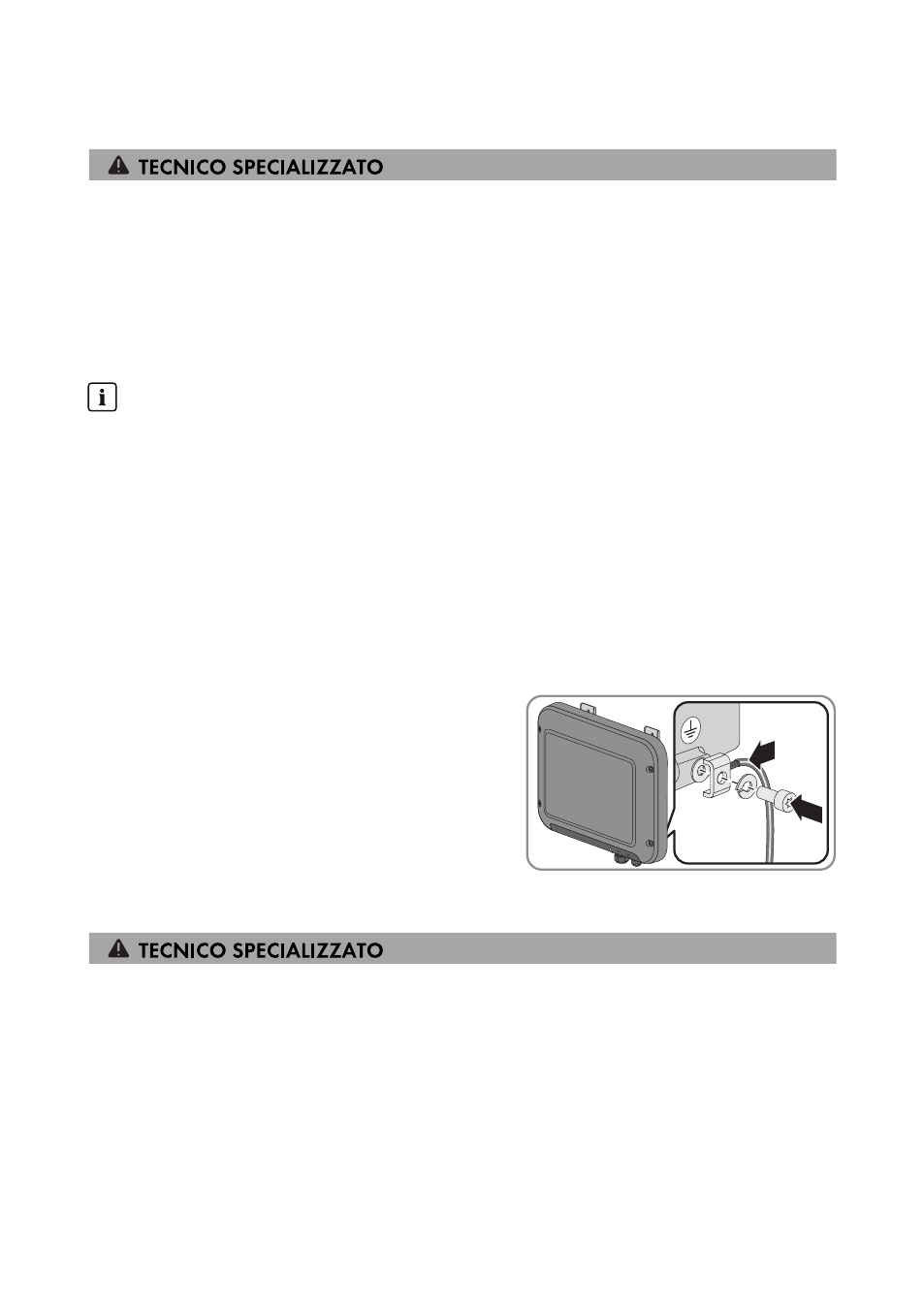

6.3.3 Messa a terra aggiuntiva
Se a livello locale è richiesta una seconda messa a terra o un collegamento equipotenziale, è
possibile realizzare una messa a terra aggiuntiva dell’inverter. In questo modo si evita la
formazione di una corrente di contatto in caso di guasto del conduttore di protezione sul
collegamento del cavo CA.
Il morsetto necessario, la vite a testa cilindrica M5x16, la rondella e la rondella elastica fanno
parte del contenuto della fornitura dell’inverter.
Requisiti dei cavi:
Utilizzo di capillari
Si possono utilizzare conduttori rigidi o conduttori flessibili, capillari.
• Se si utilizza un conduttore capillare, deve essere eseguito un doppio crimpaggio dello
stesso con un capocorda ad anello. Assicurarsi che nessun conduttore non isolato sia
esposto in caso di trazione o piegatura. In questo modo viene garantito un sufficiente
scarico della trazione attraverso il capocorda ad anello.
☐ Sezione del cavo di messa a terra: max 10 mm²
Procedura:
1. Rimuovere 12 mm di guaina isolante dal cavo di messa a terra.
2. Infilare la vite attraverso rondella elastica, morsetto e rondella.
3. Avvitare leggermente la vite nella filettatura.
4. Far passare il cavo di messa a terra fra la
rondella e il morsetto e serrare la vite con un
cacciavite Torx (TX25; coppia: 6 Nm).
6.4 Collegamento dell’inverter alla rete
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 cavo di rete
☐ Se necessario: terminale RJ45 assemblabile senza utensili SMA Solar Technology AG
raccomanda il terminale “MFP8 T568 A Cat. 6A” di “Telegärtner”.
☐ In caso di posa del cavo di rete all’esterno: protezione da sovratensioni da installare fra il
cavo di rete dell’inverter e la rete locale nell’edificio. La protezione da sovratensioni impedisce
che in caso di fulmine le sovratensioni penetrino nell’edificio attraverso il cavo di rete e
vengano trasmesse agli altri apparecchi collegati alla rete.
