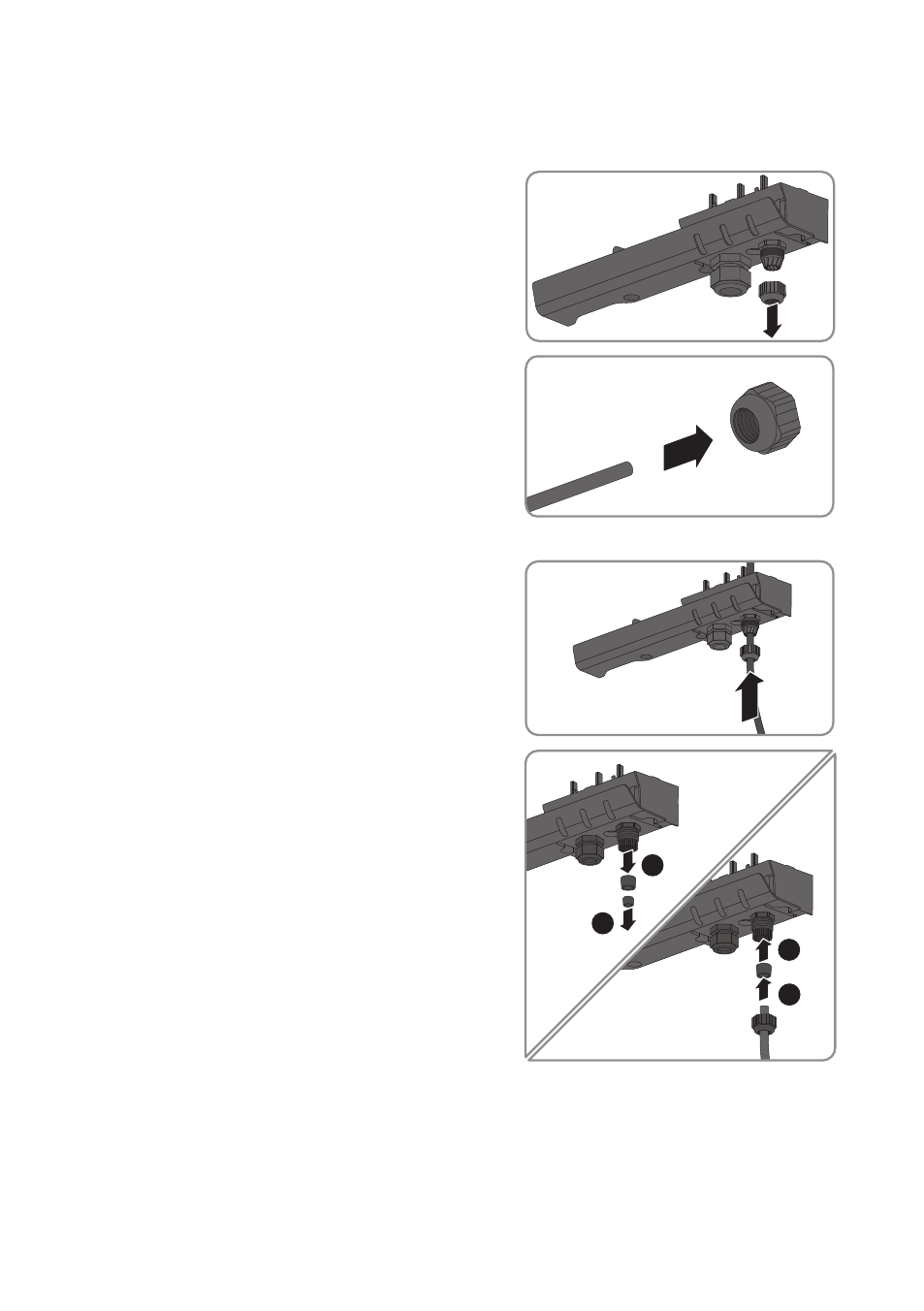

Procedura:
1. Disinserire l’interruttore automatico e assicurarlo contro il reinserimento involontario.
2. Allentare il dado a risvolto del pressacavo per il
collegamento CA.
3. Far scorrere il dado a risvolto sul cavo CA.
4. Far passare il cavo CA attraverso il pressacavo.
• Se il diametro esterno del cavo è compreso
tra 5 mm e 7 mm, infilare il cavo
direttamente nel pressacavo.
• Se il diametro esterno del cavo è compreso
tra 8 mm e 13 mm, rimuovere per prima
cosa la guarnizione ad anello dal
pressacavo e quindi infilare il cavo in
quest’ultimo. Accertarsi che la guarnizione
ad anello esterna sia posizionata
correttamente nel pressacavo.
3
4
2
1
5. Spelare il cavo CA 70 mm.
6. Accorciare L ed N di 5 mm affinché in caso di trazione il conduttore di protezione si stacchi
per ultimo.
7. Rimuovere la guaina isolante di L, N e PE 15 mm.
