HEIDENHAIN LB 382 Manuale d'uso
Pagina 22
22
Tension d'alimentation
DC 5 V ± 0,25 V/150 mA (avec résistance
de charge Z
0
= 120 )
Alimentazione
DC 5 V ± 0,25 V/150 mA (con resistenza
terminale Z
0
= 120
)
Signaux de sortie
Segnali in uscita
Signaux incrémentaux

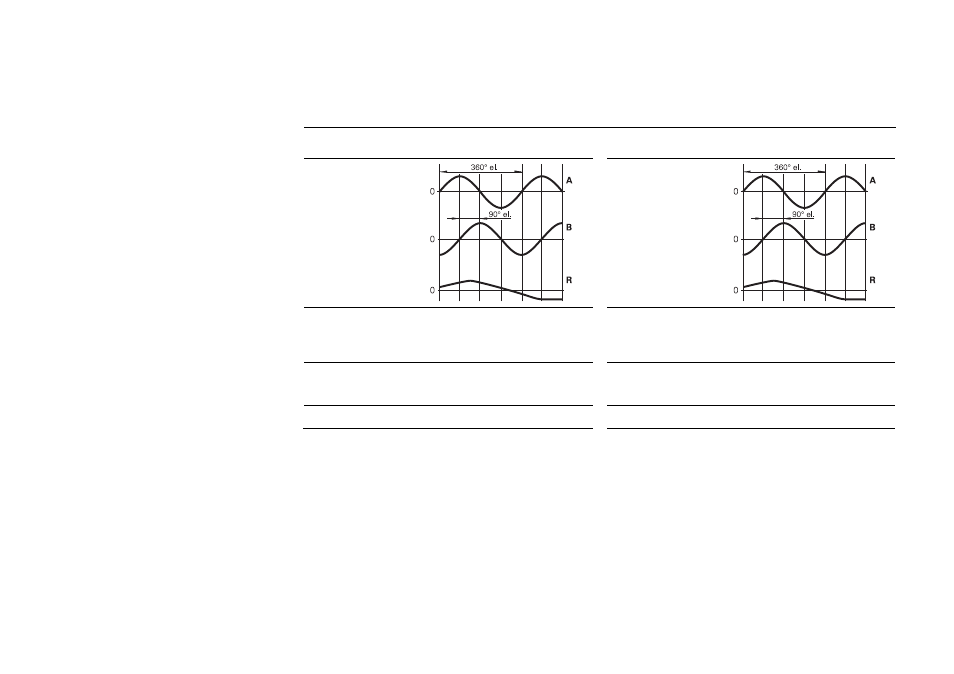

2 signaux sinusoïdaux A et B
Segnali incrementali
2 segnali sinusoidali A e B
Amplitude du signal
A env. 1 V
CC
avec résistance de charge
Z
0
= 120
B env. 1 V
CC
avec résistance de charge
Z
0
= 120
Ampiezza del segnale
A ca. 1 V
PP
con resistenza terminale
Z
0
= 120
B ca. 1 V
PP
con resistenza terminale
Z
0
= 120
Signal de référence
une (LB 382) ou plusieurs (LB 382 C)
crêtes de signal R
Segnale di riferimento
uno (LB 302) o più (LB 302 C)
picchi di segnale R
Amplitude du signal
R env. 0,4 V (partie utile) avec résistance
de charge Z
0
= 120
Ampiezza del segnale
R ca. 0.4 V (parte utile) con resistenza
terminale Z
0
= 120
Longueur de câble vers
l'électronique consécutive
150 m max.
Lunghezza cavo
all’elettronica successiva
max. 150 m
Caractéristiques électriques LB 382/LB 382 C
Dati elettrici
LB 382/LB 382 C
