Programmazione: acquisizione dati da file CAD
7.3 Convertitore DXF (opzione #42)
7
264
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

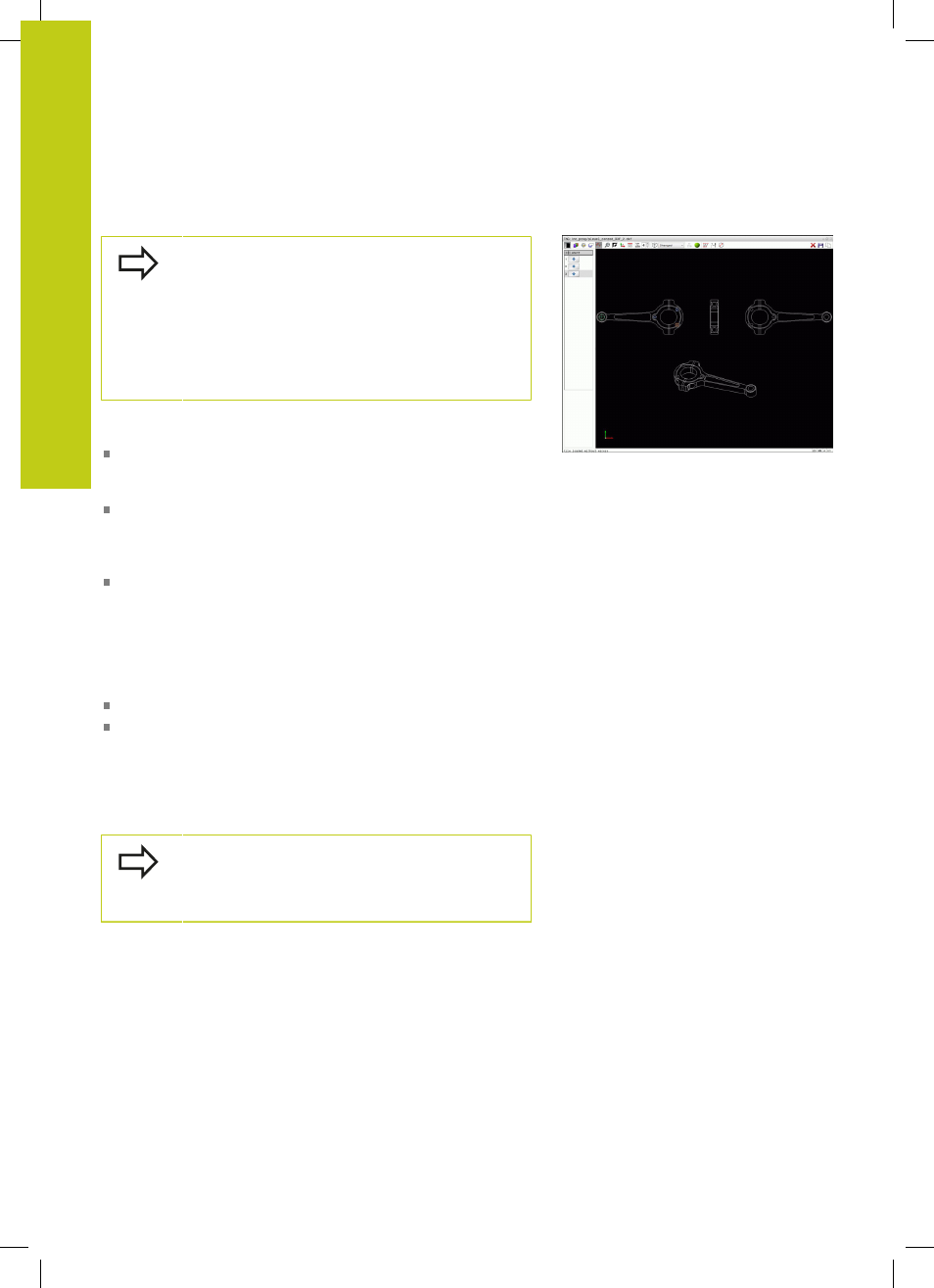

Selezione e salvataggio posizioni di lavorazione
Per selezionare posizioni di lavorazione, si deve
utilizzare il touch-pad della tastiera TNC o un mouse
collegato tramite USB.
Se le posizioni da selezionare sono molto vicine tra
loro, utilizzare la funzione Zoom.
Selezionare eventualmente l'impostazione base
affinché il TNC visualizzi le traiettorie dell'utensile,
vedere "Impostazioni base", Pagina 256.
Per selezionare le posizioni di lavorazione sono disponibili le tre
possibilità.
Scelta singola: selezionare la posizione di lavorazione desiderata
con singoli clic del mouse (vedere "Selezione singola",
Pagina 265)
Scelta rapida per le posizioni di foratura tramite area definita con
mouse: selezionare le posizioni di foratura contenute nell'area
definita trascinando il mouse (vedere "Scelta rapida di posizioni
di foratura tramite area definita con mouse", Pagina 266).
Scelta rapida per le posizioni di foratura tramite icona: azionare
l'icona e il TNC visualizza tutti i diametri di foratura presenti
(vedere "Scelta rapida di posizioni di foratura tramite icona",
Pagina 267).
Selezione del tipo di file
È ora possibile selezionare i seguenti tipi di file:
tabella punti ( .PNT)
programma a dialogo con testo in chiaro ( .H)
Se le posizioni di lavorazione si salvano in un programma a dialogo
con testo in chiaro, il TNC crea per ogni posizione di lavorazione un
blocco lineare separato con chiamata ciclo (
L X... Y... M99). Questo
programma può essere trasmesso ed eseguito anche su vecchi
controlli numerici TNC.
La tabella di punti (.PTN) di TNC 640 non è
compatibile con iTNC 530. L'elaborazione della
tabella di punti comporta problemi e comportamenti
imprevedibili.
