Blocchi esemplificativi NC
N50 G00 G40 G90 X-30 Y+50 * Punto di partenza
N60 G01 G41 X+0 Y+50 F350 * Primo punto del profilo
N70 G26 R5 *
Avvicinamento tangenziale con raggio R = 5 mm
. . .
PROGRAMMAZIONE DEGLI ELEMENTI DI PROFILO
. . .
Ultimo punto del profilo
N210 G27 R5 * Distacco tangenziale con raggio R = 5 mm
N220 G00 G40 X-30 Y+50 * Punto finale
Panoramica: forme di traiettoria per l'avvicinamento
e il distacco al/dal profilo
Le funzioni APPR (ingl. approach = avvicinamento) e DEP (ingl.
departure = distacco) vengono attivate con il tasto APPR/DEP. In
seguito si possono selezionare mediante softkey le seguenti forme
di traiettoria.

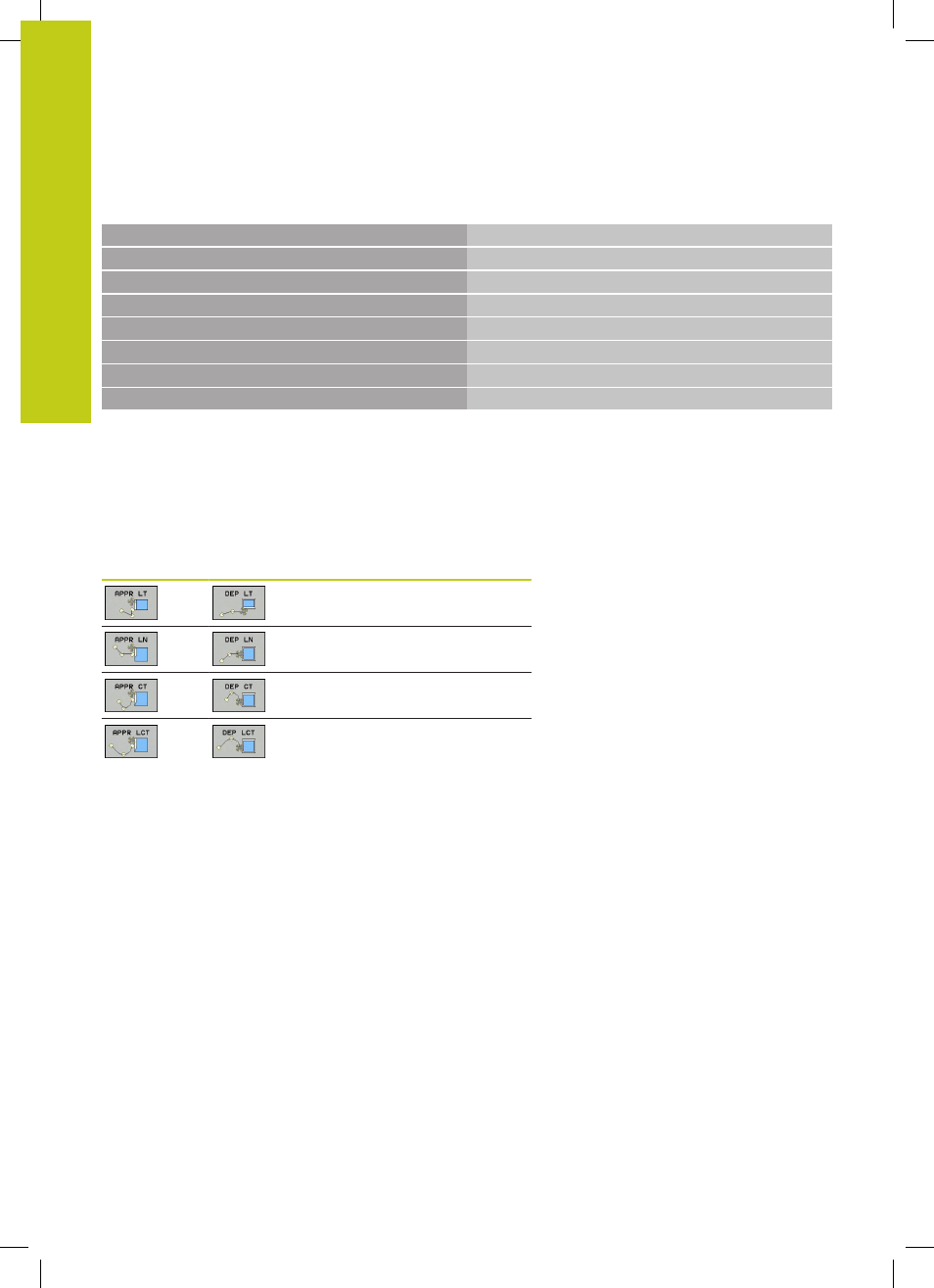

Avvicinamento Distacco Funzione
Retta con raccordo
tangenziale
Retta perpendicolare al punto
del profilo
Traiettoria circolare con
raccordo tangenziale
Traiettoria circolare con
raccordo tangenziale al profilo,
avvicinamento e distacco
su un segmento a raccordo
tangenziale da/verso un punto
ausiliario esterno al profilo.
