Generalità
Editing di profili
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1

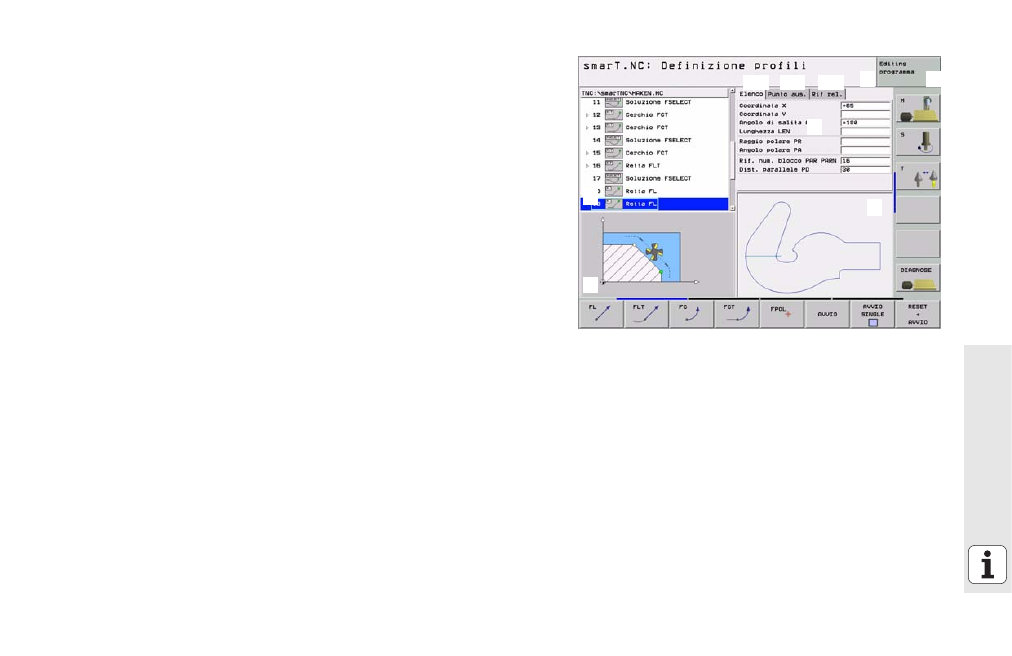

Riga d'intestazione: Testo del modo operativo, messaggi
d'errore
2
Modo operativo attivo in background
3
Struttura ad albero (Treeview), in cui vengono
rappresentati in modo strutturato i rispettivi elementi di
profilo
4
Finestra modulo con i rispettivi parametri: Nella
programmazione profili FK possono essere presenti fino
a quattro moduli:
4.1: Modulo di panoramica
Include le possibilità di inserimento maggiormente
utilizzate
4.2: Modulo di dettaglio 1
Include le possibilità di inserimento per punti ausiliari
(FL/FLT) o per dati del cerchio (FC/FCT)
4.3: Modulo di dettaglio 2
Include le possibilità di inserimento per riferimenti
relativi (FL/FLT) o per punti ausiliari (FC/FCT)
4.4: Modulo di dettaglio 3
Disponibile solo con FC/FCT, include le possibilità di
inserimento per riferimenti relativi
5
Finestra immagine ausiliaria, in cui il parametro attivo
viene rappresentato graficamente
6
Finestra grafica, in cui i profili programmati vengono
rappresentati subito dopo che il modulo è stato
memorizzato
