Test grafico ed e
s
ecuzio
ne del
programma UNIT
Grafica di test e grafica di esecuzione del programma

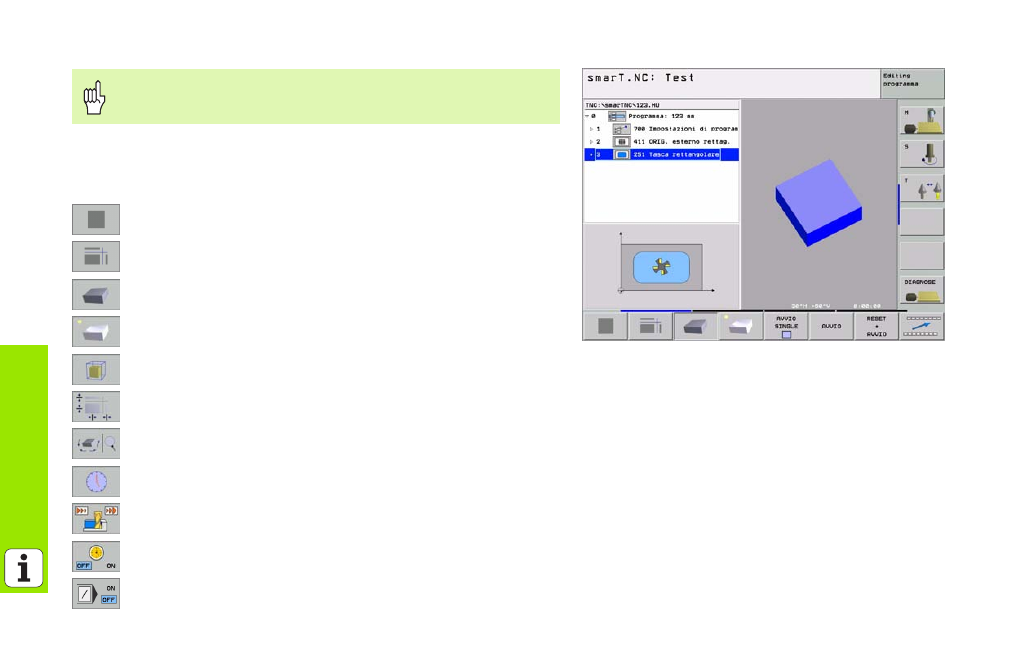

Nei modi operativi secondari Test ed Esecuzione il TNC può
rappresentare graficamente una lavorazione. Tramite softkey si possono
selezionare le seguenti funzioni:
8 Vista dall'alto
8 Rappresentazione su 3 piani
8 Rappresentazione 3D
8 Rappresentazione 3D ad alta risoluzione
8 Funzioni per l’ingrandimento di un dettaglio
8 Funzioni per le sezioni
8 Funzioni di rotazione e ingrandimento/riduzione
8 Funzioni cronometro
8 Impostazione della velocità di simulazione
8 Funzione di calcolo del tempo di lavorazione
8 Considerazione o non considerazione dei blocchi di
programma marcati con „/“
Selezionare la ripartizione dello schermo GRAFICA oppure
PROGRAMMA+GRAFICA!
