Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014
203

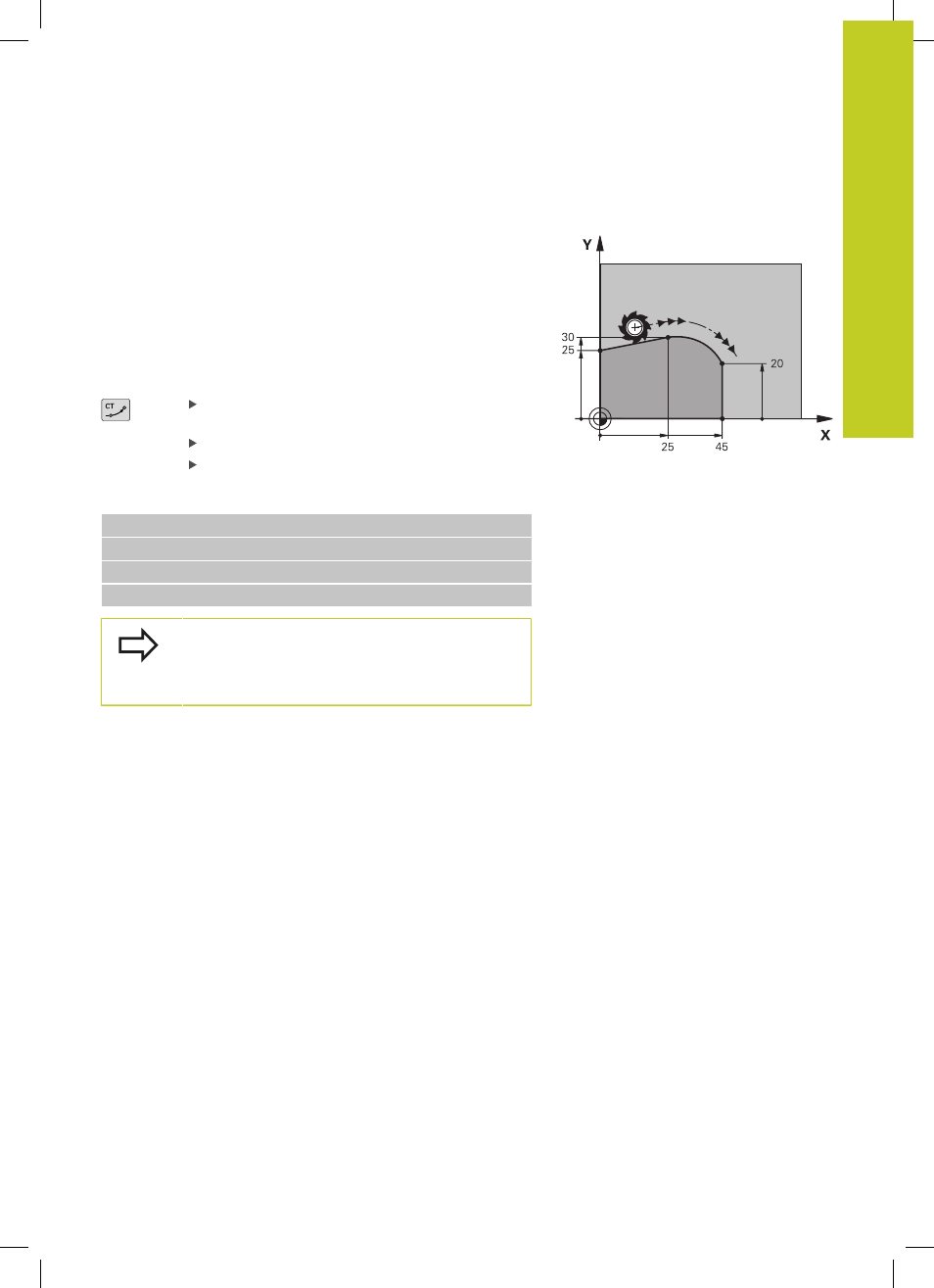

Traiettoria circolare G06 con raccordo tangenziale
L'utensile si sposta su un arco di cerchio che si raccorda
tangenzialmente all'elemento del profilo precedente.
Un raccordo viene considerato "tangenziale" quando nel punto di
intersezione degli elementi di profilo non si verificano gomiti o
spigoli, cioè quando il passaggio tra elementi di profilo è continuo.
L'elemento di profilo al quale l'arco di cerchio si raccorda
tangenzialmente viene programmato direttamente prima del
blocco
G06. A tale scopo sono necessari almeno due blocchi di
posizionamento.
Coordinate del punto finale dell'arco di cerchio, se
necessario:
Avanzamento F
Funzione ausiliaria M
Blocchi esemplificativi NC
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
Il blocco
G06 e l'istruzione dell'elemento di
profilo precedente devono contenere entrambe le
coordinate del piano nel quale verrà eseguito l'arco di
cerchio!
