Avvicinamento e allontanamento dal profilo 6.3
6
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014
193

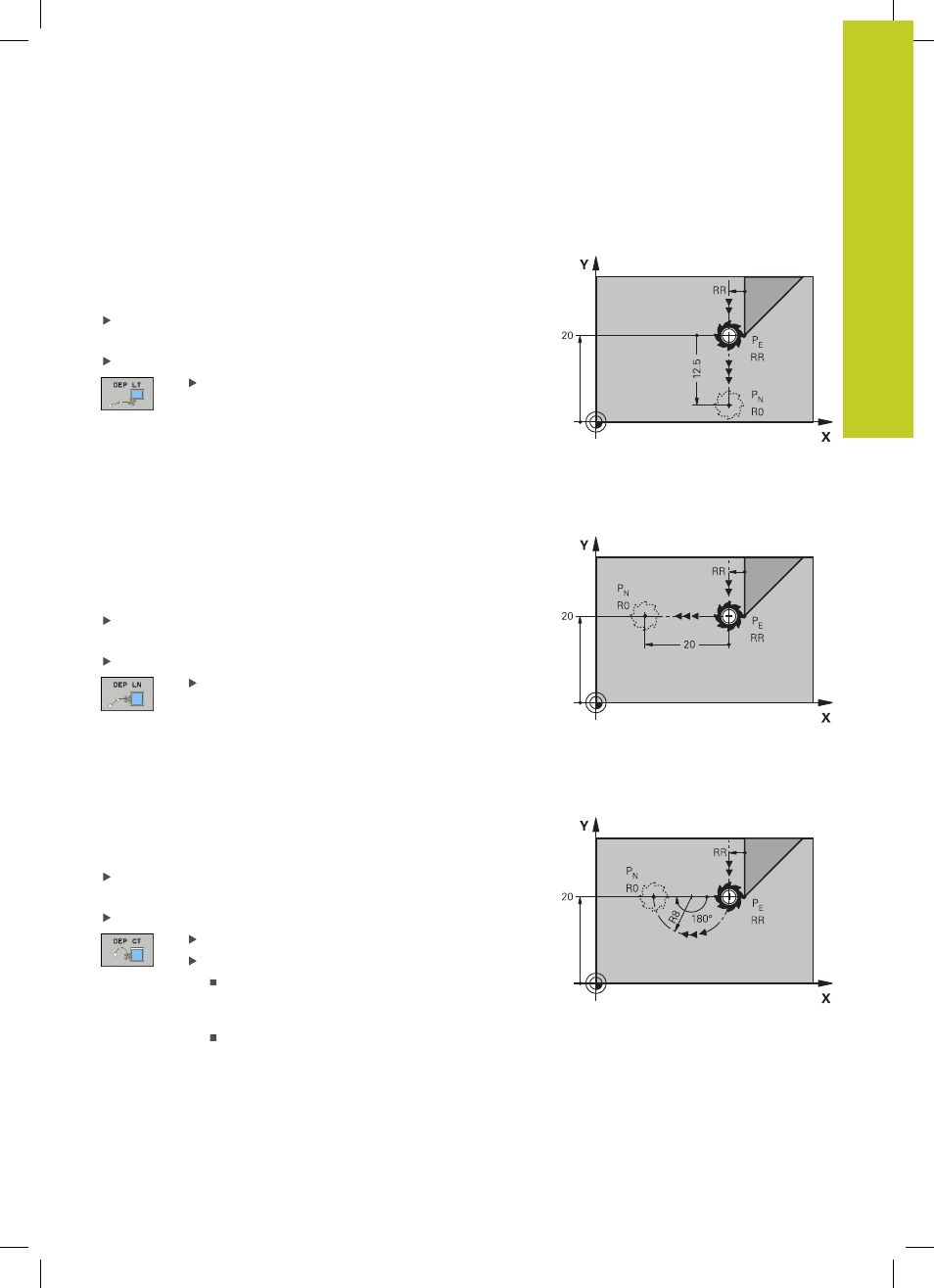

Distacco su una retta con raccordo tangenziale:
DEP LT
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al punto finale P
N
. La retta si trova sul prolungamento dell'ultimo
elemento del profilo. P
N
si trova alla distanza
LEN da P
E
.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LT:
LEN: inserire la distanza del punto finale P
N
dall'ultimo elemento del profilo P
E
Distacco su una retta perpendicolare all'ultimo punto
del profilo:
DEP LN
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al punto finale P
N
. La retta parte perpendicolarmente dall'ultimo
punto del profilo P
E
. P
N
si trova alla distanza
LEN + raggio utensile
da P
E
.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto
APPR/DEP e il softkey DEP LN:
LEN: inserire la distanza del punto finale P
N
.
Importante: inserire
LEN con segno positivo!
Distacco su una traiettoria circolare con raccordo
tangenziale:
DEP CT
Il TNC sposta l'utensile su una traiettoria circolare dall'ultimo punto
del profilo P
E
al punto finale P
N
. La traiettoria circolare si raccorda
tangenzialmente all'ultimo elemento del profilo.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto
APPR/DEP e il softkey DEP CT:
Angolo al centro
CCA della traiettoria circolare
Raggio R della traiettoria circolare
Distacco dell'utensile dal lato del pezzo definito
dalla correzione del raggio: inserire R con segno
positivo.
Distacco dell'utensile dal lato opposto del
pezzo definito dalla correzione del raggio:
inserire R con segno negativo.
