Impiego dei cicli di lavorazione
2.3 Definizione sagoma PATTERN DEF
2
52
TNC 320 | Manuale utente programmazione di cicli | 4/2014

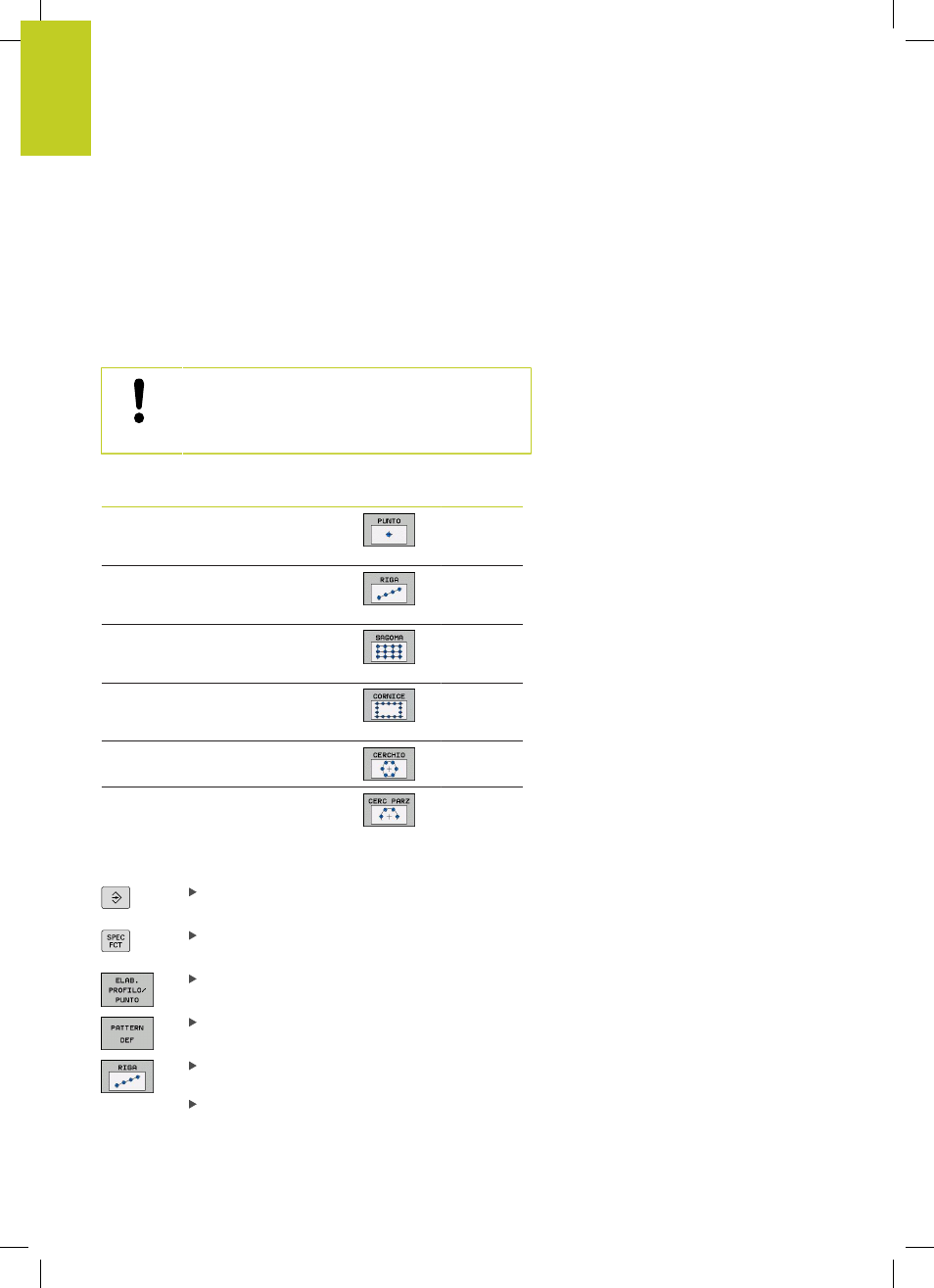

2.3 Definizione sagoma PATTERN DEF
Applicazione
Con la funzione
PATTERN DEF si definiscono in modo semplice
sagome di lavorazione regolari, che possono essere richiamate con
la funzione
CYCL CALL PAT. Come per le definizioni di cicli, anche
per le definizioni di sagome sono disponibili immagini ausiliarie che
chiariscono i rispettivi parametri da inserire.
Utilizzare
PATTERN DEF solo in combinazione con
l'asse utensile Z!
Sono disponibili le seguenti sagome di lavorazione:
Sagoma di lavorazione Softkey Pagina
PUNTO
Definizione di fino a 9 posizioni di
lavorazione qualsiasi 53
FILA
Definizione di una singola riga, diritta
o ruotata 54
SAGOMA
Definizione di una singola sagoma,
diritta, ruotata o distorta 55
CORNICE
Definizione di una singola cornice,
diritta, ruotata o distorta 56
CERCHIO
Definizione di un cerchio completo 57
CERCHIO PARZIALE
Definizione di un cerchio parziale 57
Inserimento di PATTERN DEF
Selezione della modalità operativa
Programmazione
Selezionare le funzioni speciali
Selezionare le funzioni per lavorazioni di profili e di
punti
Aprire il blocco PATTERN DEF
Selezionare la sagoma di lavorazione desiderata,
ad es. riga singola
Inserire le definizioni necessarie, confermare ogni
volta con il tasto ENT
