Cicli: conversioni di coordinate

11.5

SPECULARITÀ (ciclo 8, DIN/ISO: G28)

11

258

TNC 320 | Manuale utente programmazione di cicli | 4/2014

11.5

SPECULARITÀ (ciclo 8, DIN/ISO: G28)

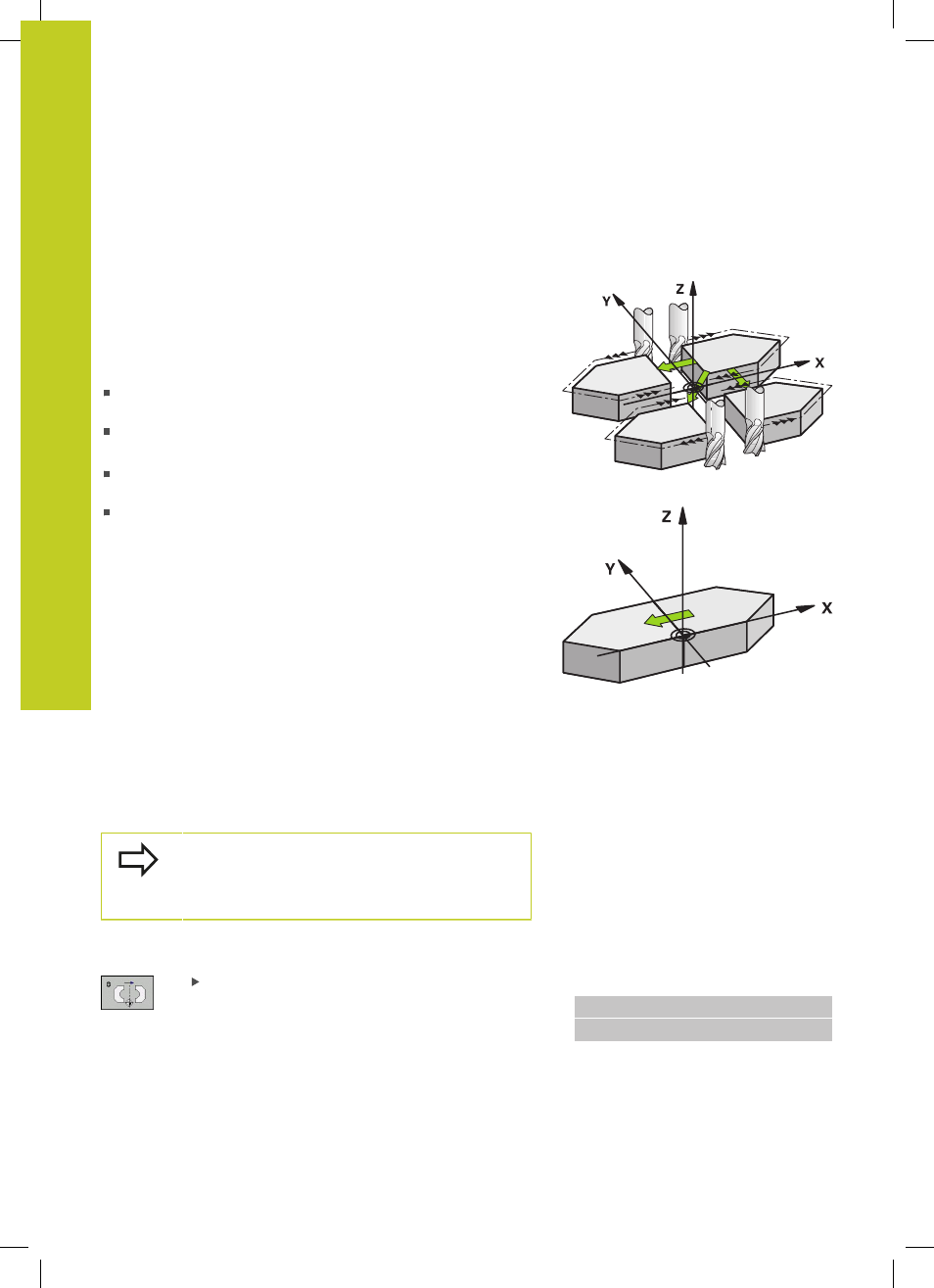

Attivazione

Con questo ciclo il TNC consente l'esecuzione speculare di una
lavorazione nel piano di lavoro.

La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche in modalità

Posizionamento con immissione manuale.

Il TNC visualizza gli assi speculari attivi nella visualizzazione di stato
supplementare.

Ribaltando un solo asse, cambia il senso di rotazione
dell'utensile. Questo non vale per i cicli SL

Ribaltando due assi, il senso di rotazione rimane invariato

Il risultato della specularità dipende dalla posizione dell'origine:

Origine sul profilo da ribaltare: l'elemento verrà ribaltato
direttamente intorno all'origine

L'origine si trova all'esterno del profilo da ribaltare: l'elemento
verrà anche spostato

Annullamento

Riprogrammare il ciclo SPECULARITÀ inserendo

NO ENT.

Per la programmazione

Ribaltando un solo asse nei cicli di fresatura con
numero 2xx cambia la direzione della lavorazione.
Eccezione: il ciclo 208, in cui la direzione di
lavorazione definita nel ciclo rimane invariata.

Parametri ciclo

ASSE DI SPECULARITÀ?: inserire l'asse da ribaltare;
si possono ribaltare tutti gli assi, compresi gli assi
rotativi, ad eccezione dell'asse del mandrino e
del suo asse secondario. È possibile introdurre un
massimo di tre assi. Campo di immissione di un
massimo di 3 assi NC

X, Y, Z, U, V, W, A, B, C

Blocchi NC

79 CYCL DEF 8.0 LAVORAZ. SPECULARE
80 CYCL DEF 8.1 X Y Z
