HEIDENHAIN TNC 320 357
14.1 Gr
afica

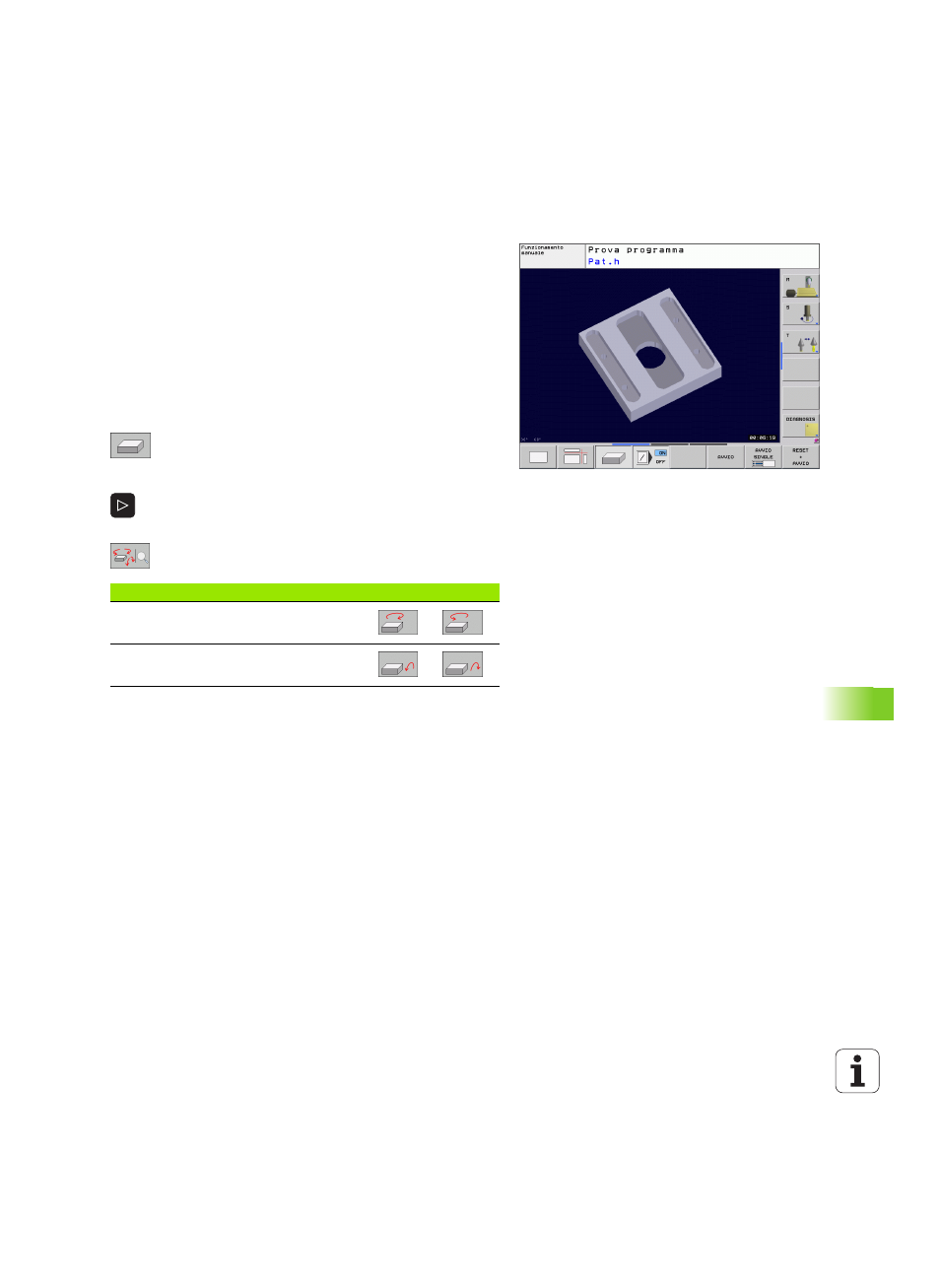

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata intorno all'asse verticale e
inclinata intorno all'asse orizzontale. I contorni del pezzo grezzo
all'inizio della simulazione grafica possono essere visualizzati quale
riquadro.
I contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale riquadro.
Nel modo operativo Prova programma sono disponibili funzioni per
l'ingrandimento di dettagli, vedere "Ingrandimento di dettagli", pagina
358.
U Selezionare mediante softkey la rappresentazione 3D.
Rotazione e ingrandimento/riduzione della rappresentazione 3D
U Commutare il livello softkey fino a quando compare il
softkey di selezione delle funzioni di rotazione e di
ingrandimento/riduzione
U Selezionare le funzioni di rotazione e
ingrandimento/riduzione
Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 15°
Inclinazione della rappresentazione intorno
all'asse orizzontale in passi di 15°
