HEIDENHAIN TNC 320 (340 55x-04) ISO programming - Manuale (Pagina 295)

HEIDENHAIN TNC 320 295
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)
Definizione del piano di lavoro mediante due
vettori: PLANE VECTOR
Applicazione
La definizione di un piano di lavoro mediante due vettori può essere
utilizzata se il sistema CAD può calcolare il vettore base ed il vettore
normale del piano di lavoro ruotato. Non è necessaria una definizione
normalizzata. Il TNC calcola internamente la normalizzazione, quindi si
possono inserire valori tra -9,999999 e +9,999999.

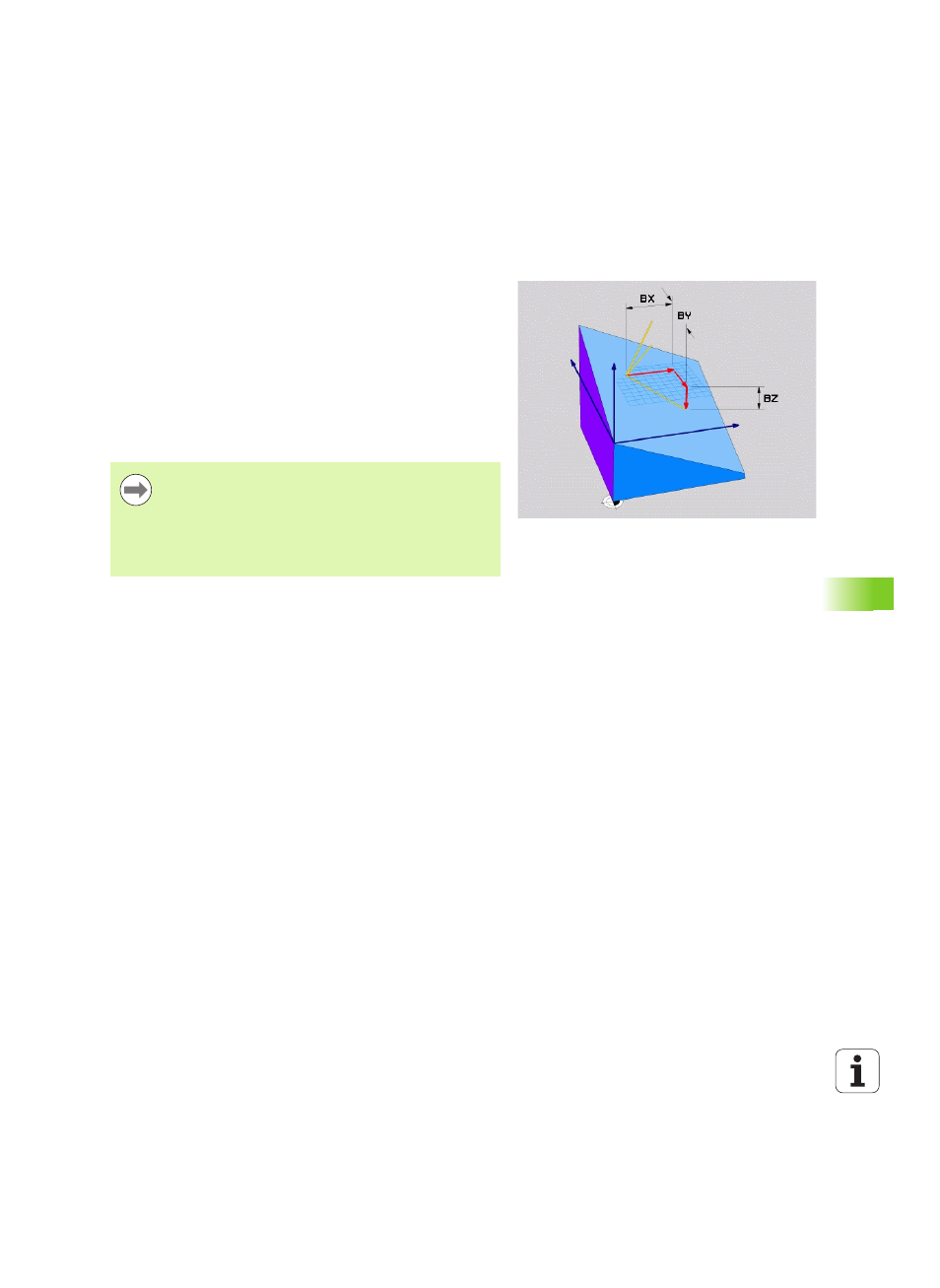

Il vettore base necessario per la definizione del piano di lavoro è
definito dalle componenti BX, BY e BZ (vedere figura in alto a destra). Il
vettore normale è definito dalle componenti NX, NY e NZ.
Il vettore base definisce la direzione dell’asse X nel piano di lavoro
ruotato, il vettore normale determina la direzione dell'asse utensile ed
è perpendicolare a questo.
Prima della programmazione
Il TNC calcola internamente i vettori normali partendo dai
valori inseriti.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 302.
